Термопреобразователи ТХА/ТХК-0395,
ТХА/ТХК-0395-01, ТХА/ТХК-0395-03, ТХА/ТХК-0395-04
ТХА/ТХК-0395-02, ТХА/ТХК-0395-05
ИЗМЕРЯЕМЫЕ СРЕДЫ
Пищевые и мясопродукты, колбасные изделия при их производстве, переработке и
стерилизации. Благодаря наличию прочного, гибкого кабеля длиной 2,5 м или 4,5 м
могут быть использованы в труднодоступных местах, стационарно или как мобильный
переносной датчик.
Диапазон измерения:
-40...+200°С (t ном.=+100°С).
Имеется Гигиеническое заключение
№ 74.50.421.Т.1298.9.00.
Чувствительный элемент покрыт силиконом.
НОМИНАЛЬНЫЕ СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).
КЛАСС ДОПУСКА
Чувствительного элемента - 2 (по ГОСТ 6616).
ОСНОВНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
±2.5°С в рабочем диапазоне температур.
УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ
По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм.=t ном.), не менее 6000 ч.
|
Тип и исполнение
датчиков |
Конструктивные
особенности |
Показатель тепловой
инерции, с, не более |
Длина монтажной части l
(длина L), мм |
Масса, кг |

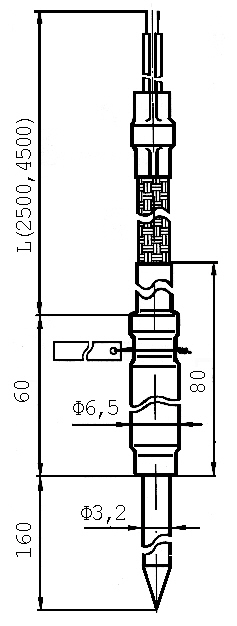

| ТХА/ТХК-0395 |
Без головки, защитная арматура в виде иглы
3.2 мм,материал - сталь 12Х18Н10Т. Кабель СФКЭ (ХК) для ТХК или СФКЭ
(ХА) для ТХА сечением жил по 0.5 мм2, длиной 2500 мм. Термоэлектроды
0.5 мм. Рабочий спай не изолирован. Условное давление измеряемой
среды Ру=0.4 МПа. |
5 |
160 |
0.25 |
| ТХА/ТХК-0395-03 |
То же, что ТХА/ТХК-0395, но рабочий спай
изолирован. |
| ТХА/ТХК-0395-01 |
То же, что ТХА/ТХК-0395, но кабель длиной
4500 мм. |
0.45 |
| ТХА/ТХК-0395-04 |
То же, что ТХА/ТХК-0395-03, но кабель длиной
4500 мм |
|
Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой
инерции, с, не более |
Длина монтажной части l
(длина L), мм |
Масса, кг |
| ТХА/ТХК-0395-02 |
Без головки, защитная арматура в виде иглы 3.2
мм,материал - сталь 12Х18Н10Т. Кабель - проволока термоэлектродная 0.5
мм с фторопластовой изоляцией и наружной оболочкой из фторопластовой
трубки длиной 2500 мм. Термоэлектроды 0.5 мм. Рабочий спай не
изолирован. Условное давление измеряемой среды Ру=0.4 МПа. |
5 |
160 |
0.18 |
| ТХА/ТХК-0395-05 |
То же, что ТХА/ТХК-0395-02, но рабочий спай
изолирован. |
|
