Уровнемер поплавковый РУПТ-А

ОБЩИЕ СВЕДЕНИЯ

Датчики уровня РУПТ-А предназначены для непрерывного преобразования уровня жидкости в стандартный токовый выходной сигнал.

Датчики уровня состоят из первичного преобразователя (ПП) и передающего преобразователя (ППР).

Датчики уровня РУПТ-А в комплекте с электропневмопреобразователем ЭП-0010 (серийное производство ОАО "Саранский приборостроительный завод") могут быть применены взамен уровнемеров УПП1...УПП4 (производство АООТ "НХМС", г. Рязань).

При этом РУПТ-А в комплекте с ЭП-0010 имеет следующие преимущества перед УПП1...УПП4:

• более высокая точность;

• более удобный монтаж на емкости;

• отсутствие пневматических линий, проложенных на открытом воздухе;

• простота настройки при первичной установке и в процессе эксплуатации;

• значительно меньшее число вероятных неисправностей;

• меньшая стоимость.

  УСЛОВИЯ ЭКСПЛУАТАЦИИ

  По устойчивости к климатическим воздействиям части датчика соответствуют по ГОСТ 15150-69 виду климатического исполнения УХЛ и категории размещения: 1.1 для ПП, но для работы при температуре окружающего воздуха от минус 50 до плюс 50°С; 4.2 - ППР, но для работы при температуре окружающего воздуха от плюс 5 до плюс 40°С для ППР.

  Степень защиты оболочки ПП и ППР IP54 по ГОСТ 14254-96.

  ПП выполнен с видом взрывозащиты "Искробезопасная электрическая цепь", имеет уровень защиты "Взрывобезопасный" и маркировку "1ExibIIBT6 в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10-99. ПП может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ, гл. 3.4 ПЭЭП, ПТБ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

  ППР имеет маркировку "[Exib]IIB в комплекте РУПТ-А" в соответствии с ГОСТ Р 51330.10-99 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

  ТЕХНИЧЕСКИЕ ДАННЫЕ

  Метрологичесике характеристики:

• предел допускаемой основной приведенной погрешности, в % от диапазона измерения уровня (диапазона изменения выходного сигнала), не более
  ±0,15; ±0,25

• вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной приведенной погрешности.

  Верхние пределы измерения уровня (диапазоны измерений), м:
  1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 16,0

  Нижний неизмеряемый уровень, мм, не более:
  260

  Верхний неизмеряемый уровень, мм, не более:
  300

  Характеристика рабочей среды:

• нефть, нефтепродукты, сжиженные газы, вода и другие жидкости, не агрессивные к стали 12X18H10T ГОСТ 5632-72, вязкость которых не ограничивается при отсутствии застывания на них, препятствующих перемещению поплавка;

• температура от минус 50 до плюс 50°С;

• предельно допускаемое рабочее давление не более
  1,6 МПа;

• плотность от 500 до 1100 кг/м3 (от 0,5 до 1,1 г/см3).

  Пределы изменения токовых выходных сигналов
  (0-5) мА или (4-20) мА или (0-20) мА.

  Сопротивление нагрузки (включая сопративление линии связи), кОМ:

• для датчика с выходным сигналом (0-5) мА
  0,2 - 2,5

• для датчика с выходным сигналом (0-20) мА или (4-20) мА
  0,1 - 1,0

  Параметры питания:

• напряжение переменного тока, В
  220 (+22; -33)

• частота, Гц
  50 (+1;-1) или 60 (+1;-1)

  Потребляемая мощность, ВА, не более:
  9

  Габаритные размеры, мм:

• ПП
  180x160x(H+458)

• ППР
  160x150x88

  Масса, кг, не более:

• ПП
  10

• ППР2,5

  Средний срок службы, лет
  12

  КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

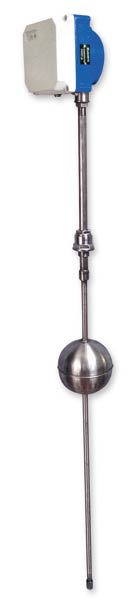

  Общий вид, габаритные и присоединительные размера ПП и ППР датчика приведены на рис. 1, 2.

  ПП состоит из следующих частей:

• корпус;

• погружной элемент;

• преобразователь электромеханический (в дальнейшем - ПЭ);

• поплавок с постоянными магнитами.

  Корпус имеет съемную крышку и кабельный ввод для подвода кабеля связи с ППР.
  ПП состоит из корпуса, погружной трубы и поплавка с постоянными магнитами.

  Погружной элемент может иметь жесткую или гибкую (свыше 4 м) конструкцию. Поплавок ПП может быть изготовлен из стали 12Х18Н10Т, титана (для сжиженных газов) или из вспененного эбонита. Минимальный диаметр поплавка составляет 48 мм.

  ПП устанавливается на емкость:

• при помощи резьбового штуцера с наружной резьбой М27х1,5 в случае, если емкость снабжена лазовым люком;

• при помощи монтажного присоединительного фланца Ду 100, Ду150 (в зависимости от примененного поплавка) в случае отсутствия у емкости лазового люка.

  Примечание. ПП в гибком варианте поставляется в полностью собранном виде вместе с поплавком, монтажным фланцем и грузом-растяжкой.

  Принцип действия датчика основан на измерении времени распространения ультразвуковой волны до опорного магнита и до магнита, расположенного в поплавке с последующим преобразованием временного интервала в информационный сигнал. Информационный сигнал пропорционален измеряемому уровню среды.

  КОМПЛЕКТНОСТЬ ПОСТАВКИ

  В комплект поставки входят:

• первичный преобразователь;

• передающий преобразователь;

• монтажный фланец (по заказу);

• руководство по эксплуатации (допускается поставлять 1 экз. на 10 датчиков, поставляемых в один адрес);

• паспорт.

  ФОРМУЛИРОВАНИЕ ЗАКАЗА

  В заказе следует указать:

• диапазон измерения уровня;

• диапазон изменения токового выходного сигнала.

  Остальные данные по опросному листу.

  Пример записи датчика на диапазон измерения 1,0 м, с выходным сигналом 4-20 мА при заказе и в документации другой продукции, в которой он может быть применен:

  "Датчик уровня РУПТ-А, 1,0; 4-20 мА".
