Датчики-реле уровня РОС 101, РОС
101И, РОС 102, РОС 102И
 Назначение, принцип действия
Датчики-реле уровня РОС-101,
РОС-102 (в дальнейшем датчики-реле)
предназначены для контроля одного уровня (РОС-101) или
2-х(РОС-102) независимых предельных уровней
электропроводных и неэлектропроводных жидкостей, твёрдых
(кускообразных) сред, зерна и продуктов его размола, а
также раздела сред жидкостей с резко отличающимися
диэлектрическими проницаемостями.
В датчиках-реле с помощью
регулирующих элементов в передающем преобразователе
обеспечивается установка уровня и дифференциала
срабатывания в пределах рабочей зоны чувствительного
элемента, с помощью изменения положения перемычки
обеспечивается изменение вида сигнализации «наличия» или
«отсутствия»контролируемой среды, с помощью элементов
световой индикации обеспечивается контроль
функционирования и индикация достижения устанавливаемого
уровня.

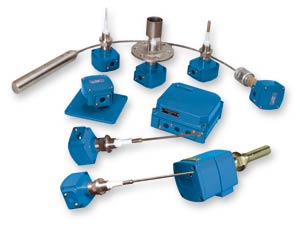

Датчик-реле состоит из первичного
преобразователя (ПП) (одного - РОС-101 или двух -
РОС-102) с чувствительным элементом и передающего
преобразователя (ППР), при этом в состав сигнализаторов
РОС-102 могут быть включены первичные преобразователи на
среды с различными электрическими свойствами, например:
РОС-102 - 111/121.
Датчики-реле имеют исполнение по
взрывозащите:
Первичные преобразователи имеют маркировку взрывозащиты:
«0ExiallCT6 в комплекте РОС-101-И» или «0ExiallCT6 в
комплекте
РОС-102-И» по ГОСТ Р 51330.0
соответствуют требованиям ГОСТ Р 51330.10, ГОСТ Р
51330.0 и могут устанавливаться во взрывоопасных зонах
помещений и других установок согласно гл.7.3.«Правил
устройства электроустановок» (ПУЭ) и другим директивным
документам, регламентирующим применение
электрооборудования во взрывоопасных зонах помещений и
наружных установок.
Передающие преобразователи имеют
маркировку взрывозащиты «[Exia]llC в комплекте
РОС-101-И» или «[Exia]llC в комплекте РОС-102-И»,
искробезопасные выходные цепи «ia» по
ГОСТ Р 51330.10 и предназначены для
установки вне взрывоопасных зон. |
