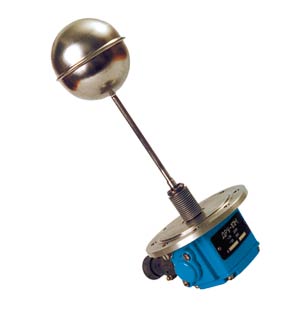

Датчики-реле уровня жидкости
двухпозиционные ДРУ-1ПМ, ДРУ-1ПМ-1, ДРУ-1
Назначение и принцип действия
 Прибор
предназначен для контроля верхнего или нижнего уровня
пресной воды с хромпиком, масел, жидкости охлаждающей
низкозамерзающей, жидкости фекальной, дизельного
топлива. Датчики-реле предназначены для использования в
схемах автоматического управления дизель-электрических
агрегатов, а также могут использоваться в стационарных
условиях. Прибор может использоваться для контроля
уровня других жидкостей, неагрессивных по отношению к
стали марки 08Х18Н10Т и сплаву 36НХТЮ, вязкостью не
более 2000 сСм и плотностью от 0,8·103 до
1,2·103 кг/м3.
Основные технические характеристики
• Дифференциал срабатывания не более
25 мм.
• Рабочее давление от 0,054 до 0,2 МПа.
• Погрешность срабатывания — не более 12,5 мм
относительно номинального уровня срабатывания.
Монтаж
-
Указание мер
безопасности.
Внимание! Прикосновение к деталям
электрической схемы опасно! При профилактических
осмотрах и регламентных работах перед снятием крышек
необходимо отключить питание. В случае установки
датчика-реле на незаземленных конструкциях корпус
датчика-реле подлежит обязательному заземлению.
Ответственность за технику безопасности возлагается
на обслуживающий персонал.
-
Размещение и монтаж.
Внимание!
Во избежание смятия чувствительного элемента
(сильфона) обращаться с датчиком-реле при монтаже
следует осторожно. Перед монтажом датчика-реле винт
4 стопорного устройства переведите из положения для
транспортирования в положение для эксплуатации, для
чего:
1) снимите крышку 1;
2) поверните винт 4 против часовой стрелки на 180°
(индекс на головке винта должен расположиться против
буквы "Э" на корпусе 12);
3) проверьте срабатывание контактов
микропереключателя путем медленного опускания и
подъема поплавка в вертикальной плоскости,
проходящей через буквы "В" - "Н" на фланце 13
(момент переключения определите по "щелчку" пружины
микропереключателя);
4) закрепите крышку 1, обеспечив уплотнение, и
опломбируйте.
-
Датчик-реле уровня
устанавливается на резервуаре с контролируемой
средой так, чтобы фланец корпуса прибора был в
вертикальном положении: отклонение от вертикали не
более ±1°, а отклонение оси, проходящей через
верхнее и нижнее крепежные отверстия, от вертикали
не превышало ±1,5°. При контроле верхнего уровня на
фланце корпуса прибора вверху должна быть буква "В",
а при контроле нижнего уровня - буква "Н".
Штепсельные разъемы рассчитаны на подключение
экранированного кабеля и допускают подключение жил
сечением 2,5 мм2. Подключение жил кабеля
к розетке разъема должно производиться согласно
"Схеме электрической подключения". Розетка разъема
после подсоединения должна быть законтрена
проволокой.
Комплект поставки
В комплект поставки входят:
датчик-реле ДРУ-1ПМ (ДРУ-1ПМР) — 1 шт.;
техническое описание и инструкция по эксплуатации — 1
шт.;
комплект ЗИП — 1 шт.
Комплект ЗИП и КМЧ
В комплект ЗИП входят:
микропереключатель ПМ22-2 (2В) — 1 шт.;
кольцо уплотнительное (707) — 2 шт.;
кольцо уплотнительное (708) — 2 шт.;
прокладка (427) — 1 шт.;
прокладка (709) — 2 шт.
ЗИП - поставляется по отдельному договору.
В комплект монтажных частей (КМЧ)
(только для ДРУ-1ПМР) входят:
розетка ШР20П4ЭШ8 или ШР28П7ЭШ9 — 1 шт.
заглушка 001 или 001-01 — 1 шт.
КМЧ поставляется по отдельному заказу.
Пример записи при заказе
Датчик-реле ДРУ-1ПМР ТУ
311-00227465.062-2001
Датчик-реле ДРУ-1ПМ ТУ 311-00227465.064-2001
При заказе прибора с семиштырьковым разъемом следует
дополнительно указать: «штепсельный разъем
семиштырьковый».
Датчики-реле при указанных в
настоящих ТУ условиях эксплуатации могут применяться
взамен датчиков-реле типа ДПЭ-1, ДПЭ-2, РОС400-1, РОС
400-6, РОС400-7, РОС401-1, РОС401-4, РУ-305, РУ-305В.
|
