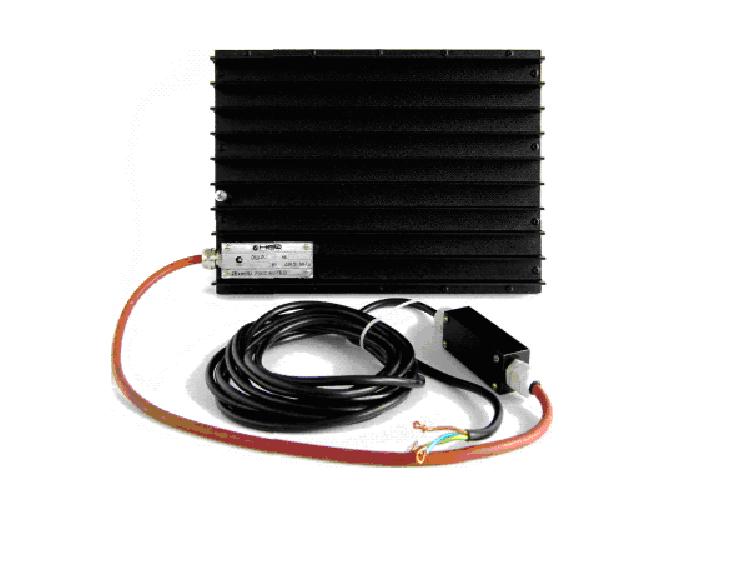

Обогреватели шкафов ОША
Обогреватели для шкафов автоматики ОША
предназначены для обогрева шкафов автоматики, управления, измерения и
сигнализации, а также других подобных электроустановок, эксплуатируемых в
условиях пониженной температуры окружающего воздуха. Обогреватели имеют имеют
маркировку взрывозащиты 2ExmIIТ и могут использоваться в качестве встроенных
Ех-компонентов совместно с сопряженным Ex-оборудованием, размещаемом в
соответствии с действующими нормативными документами во взрывоопасных зонах
класса 2 помещений и наружных установок, согласно классификации ГОСТ Р
51330.9-99 (МЭК 60079-10-95). Питание обогревателей осуществляется от сети
переменного тока напряжением 220 В с частотой 50 Гц. Обогреватели монтируются
внутри шкафа на вертикальной стенке.
Типы и основные параметры обогревателей типа ОША
| Тип обогревателя |
Номинальная мощность, Вт |
Условная поверхность обогреваемого шкафа, м2 |
Сопротивление нагревательного элемента, Ом |
Масса, кг |
| ОША-1 |
100 |
1 |
484 |
0,8 |
| ОША-2 |
200 |
2 |
242 |
1,4 |
| ОША-3 |
300 |
3 |
161 |
2,0 |
| ОША-4 |
400 |
4 |
121 |
2,6 |
| ОША-5 |
500 |
5 |
97 |
3,2 |
| ОША-10 |
1000 |
10 |
48 |
6,5 |

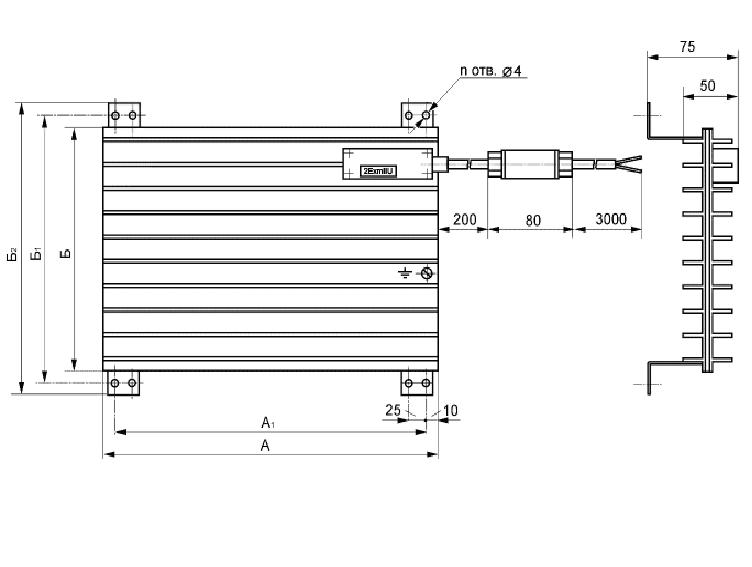

Габаритные и присоединительные размеры обогревателей
Размеры в мм
| Тип |
А |
Б |
n |
А1 |
Б1 |
Б2 |
| ОША-1 |
100 |
200 |
4 |
- |
232 |
252 |
| ОША-2 |
200 |
200 |
8 |
190 |
232 |
252 |
| ОША-3 |
300 |
200 |
8 |
280 |
232 |
252 |
| ОША-4 |
400 |
200 |
8 |
380 |
232 |
252 |
| ОША-5 |
400 |
300 |
8 |
380 |
332 |
352 |
| ОША-10 |
500 |
400 |
8 |
480 |
432 |
452 |
|
