Термопреобразователи
КТХА-0299, КТХА-0299-01
ИЗМЕРЯЕМЫЕ СРЕДЫ
Поверхности твёрдых тел (промышленных агрегатов).
Диапазон измерения:
-50...+900°С (t ном.=+700°С).
НОМИНАЛЬНЫЕ СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
К (по ГОСТ Р8.585).
КЛАСС ДОПУСКА
Чувствительного элемента - 2 (по ГОСТ 6616).
ОСНОВНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
±2,5°С,от -50 до 300°С; ±0.0075 t(*), от 300 до 900°С.
t(*) - значение измеряемой температуры
УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ
По устойчивости к механическим воздействиям: вибропрочное группа V2 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм.=t ном.), не менее 8000 ч.
|
Тип и исполнение
датчиков |
Конструктивные
особенности |
Показатель тепловой
инерции, с, не более |
Длина монтажной части L
мм |
Масса, кг |

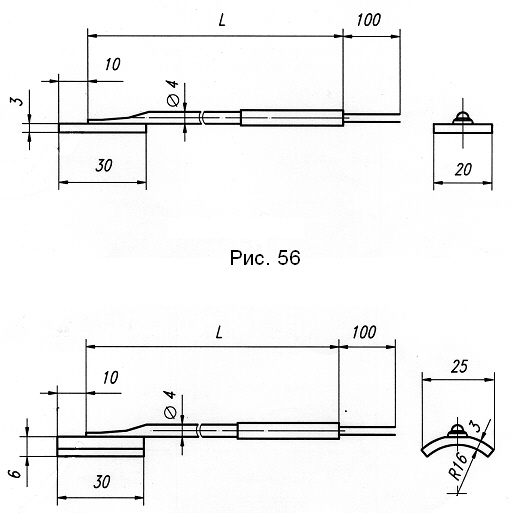

| КТХА-0299 |
Без головки. Защитная арматура - кабель КТМС
(ХА) сечением жил по 0.5 мм2 с оболочкой из стали 12Х18Н10Т с
плоской контактной пластиной 20х30 мм толщиной 3 мм из стали
12Х18Н10Т, которая приваривается к контролируемой поверхности
агрегата для обеспечения надёжного контакта датчика с указанной
поверхностью. Рабочий спай не изолирован. Длина монтажной части -
20, 30 или 40 м. |
6 |
20000, 30000, 40000
|
1.5, 2.3, 3.0 |
| КТХА-0299-01 |
То же, что КТХА-0299, но контактная пластина
выгнута по R 16. |
|
