Назначение и технические
данные
ОБЩИЕ СВЕДЕНИЯ
Разделители РМ 5319 предназначены для
предохранения внутренней полости чувствительных элементов
измерительных устройств от попадания в нее сред: агрессивных,
горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным устройством
осуществляется непосредственно или через соединительный рукав,
поставляемый по требованию заказчика.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Изменение объема камеры разделителей моделей РМ 5319
не менее 1 см3 при изменении давления на 0,002 МПа (0,02
кгс/см2).
Под камерой разделителя понимается пространство, ограниченное
мембраной разделителя и его корпусом. |
|
Объем упругого чувствительного элемента
измерительного устройства, см3: 40
Дополнительная погрешность измерения, вносимая разделителями,
соединенными с измерительными устройствами, не должна превышать
±1 % нормирующего устройства.Температура измеряемой среды на
входе разделителя - от минус 40 до плюс 170 СС,
Примечание. Разделители всегда применяются с соединительным
рукавом, если температура измеряемой среды на входе разделителя
выше температуры, установленной для работы измерительного
устройства.
Изменение выходного сигнала или показаний измерительного
устройства с разделителем при отклонении температуры окружающего
воздуха на каждые 10 °С в указанных выше пределах не должно
превышать 1 % нормирующего значения.
Материалы деталей разделителей,
контактирующих с измеряемой средой приведены в таблице 1:
|
Модели разделителей |
Материалы деталей,
контактирующих с измеряемой средой |
|
мембрана |
фланец нижний |
корпус |
|
5319 |
сплав 36НХТЮ |
сталь 12Х18Н10Т |
сталь 12Х18Н10Т |
Примечание. По требованию
заказчика мембрана разделителя может быть изготовлена из
тантала или защищена специальной фторопластовой накладкой.
Полный срок службы до
списания разделителей - не менее 6 лет.
Масса разделителей, кг, не более: 3,0
|

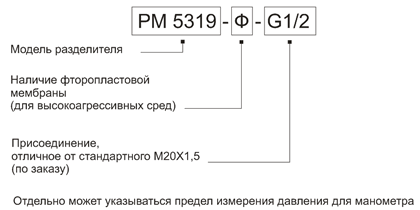

Пример
записи для заказа
|
Устройство и принцип работы
Измеряемое давление передается
через мембрану и разделительную жидкость на чувствительный
элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет разделительную жидкость от
непосредственного контакта с измеряемой средой.
Разделители моделей 5319 (рис.1 состоят из верхнего 1 и нижнего
6 фланцев, соединенных болтами 5, между которыми
устанавливается корпус 2 с приваренной к нему мембраной 4.
Уплотнение между корпусом и нижним фланцем осуществляется
прокладкой 7, между измерительным устройством и
разделителем-прокладкой 3.
Открытая мембрана не дает возможности кристаллизирующимся
средам и твердым осадкам скапливаться в значительном
количестве, что может затруднить или совершенно прекратить
передачу давления к чувствительному элементу. Открытая мембрана
доступна для периодической очистки. Для предохранения открытой
мембраны от повреждения при транспортировании имеется защитный
кожух
 |

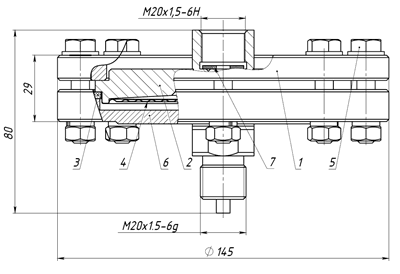

Рис. 1. Разделитель
мембранный РМ модели 5319. Габаритные и
присоединительные размеры.
1 - верхний фланец;
2 - корпус;
3 - прокладка;
4 - мембрана;
5 - болт;
6 - нижний фланец;
7 - прокладка. |
|
Транспортирование и хранение
Транспортирование прибора в упаковке
допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной
влажности воздуха не более 95 % с соблюдением мер защиты от
ударов и вибраций транспортирование допускается всеми видами
закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых
помещениях.
Гарантийные обязательства
Предприятие-изготовитель гарантирует
соответствие прибора требованиям ТУ при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока
при соблюдении потребителем условий эксплуатации,
транспортирования, хранения и монтажа – ремонт или замена
осуществляется предприятием-изготовителем бесплатно.
|
