Рукав
соединительный, мод. 55004, 2,5м
ТУ 4212-006-60202690-2007
ОКП 42 1874
Назначение и
технические данные
Рукав соединительный, модель 55004,
применяется при измерении давления сред с температурой,
выходящей за пределы рабочего диапазона температуры
измерительного устройства. Для создания нормальных температурных
условий соединение мембранного разделителя с измерительным
прибором должно осуществляться либо через соединительный рукав,
либо через подводящую трубку, которая устанавливается
потребителем между точкой отбора давления и разделителем.
Преобразователи давления измерительные пневматические ГСП
всегда соединяются с разделителем посредством рукава.
Допускается смещение при монтаже разделителя
с соединительным рукавом по высоте, при этом следует учитывать
погрешность установки измерительного устройства с верхним
пределом измерения до 1МПа, определяемой гидравлическим
давлением столба разделительной жидкости в соединительном
рукаве.
Стандартный рукав соединительный, модель
55004, в развернутом состоянии имеет длину 2,5 метра.
|
|
|
По отдельному заказу изготавливается рукав
любой длины, но не более 5,0 метров

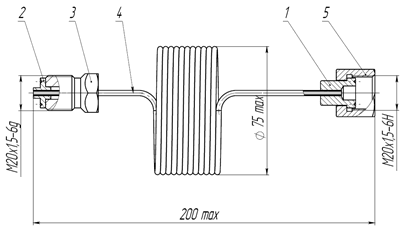

Рис. 5. Рукав. Габаритные и
присоединительные размеры.
1. Присоединительная втулка
2. Присоединительная втулка
3. Штуцер
4. Капилярная трубка
5. Гайка
|
Транспортирование и
хранение
Транспортирование прибора в упаковке допускается
при:
температуре окружающего воздуха от –25 до +75 оС и относительной
влажности воздуха не более 95 % с соблюдением мер защиты от ударов и
вибраций транспортирование допускается всеми видами закрытого
транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых
помещениях.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие
датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при
соблюдении потребителем условий эксплуатации, транспортирования,
хранения и монтажа – ремонт или замена осуществляется
предприятием-изготовителем бесплатно.
|
|
