Термопреобразователи ТХА-1193-01, ТХА/ТХК-1293-01, ТХА-1293-01Т

ТХА-1193-01, ТХА/ТХК-1293-01, ТХА-1293-01ТИЗМЕРЯЕМЫЕ СРЕДЫ

Газообразные и жидкие, химически неагрессивные и агрессивные среды, не взаимодействующие с материалом термоэлектродов и не разрушающие материал защитной арматуры.

Диапазоны измерения:

для ТХК -40...+600°С (t ном.=+450°С),
для ТХА -40...+800°С (t ном.=+600°С),
для ТХА-1193 и ТХА-1293Т -40...+1000°С (t ном.=+700°С).

НОМИНАЛЬНЫЕ СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).

КЛАСС ДОПУСКА

Чувствительного элемента - 2 (по ГОСТ 6616).

ОСНОВНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ

для К ±2.5°С, от -40 до 333°С; ±0.0075 t (*), свыше 333°С.
для L ±2.5°С, от -40 до 300°С; ±0.0075 t (*), свыше 300°С
t (*) - значение измеряемой температуры.

УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ

По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ 12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150 (для тропического исполнения).

Ресурс, часов (при t изм.=t ном.), - не менее 6000 ч.

Тип и исполнение датчиков

Конструктивные особенности

Показатель тепловой инерции, с, не более

Длина монтажной части l мм

Масса, кг

ТХА-1193-01

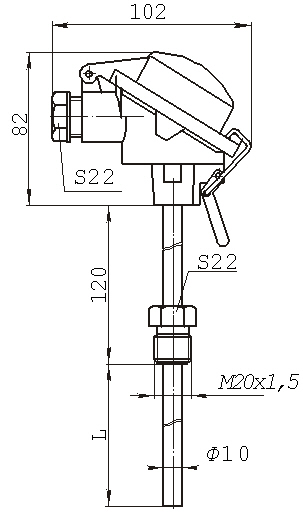

Защитная арматура - со штуцером М20х1,5, материал - сталь 10Х23Н18 10 мм, материал головки -алюминиевый сплав. Термоэлектроды 1.2 мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6.3 МПа.



40



120, 160, 200, 250, 320, 400, 500, 630,800, 1000,1250, 1600, 2000



0.5-1.08



ТХА/ТХК-1293 -01


То же, что ТХА-1193-01, но материал - сталь 12Х18Н10Т 10 мм. Термоэлектроды 0.7 мм. Конструкция разборная со сменной термометрической вставкой.



80



120, 160, 200,

250, 320, 400, 500, 630, 800, 1000



0.5-0.74



ТХА-1293-01Т


То же, что ТХА-1293-01, но для измерения высоких (до 1000С) температур - материал защитной арматуры -сталь 10Х23Н18.
