РОС-501 датчик-реле уровня жидкости

ТУ 4218-009-60202690-2008
ОКП 42 1874

Назначение

Магнитный поплавковый датчик-реле уровня РОС-501/РОС-501И предназначен для контроля (поддержания) уровня жидкости в резервуарах в заданных пределах.
Применяется в автоматизированных системах контроля и регулирования  технологических процессов промышленных предприятий, в холодильных и судовых установках морского или речного флота.

Функциональные возможности

КОНТРОЛЬ в системах охлаждения аммиака, хладона

ИСКРОБЕЗОПАСНОЕ исполнение

ФУНКЦИЯ самотестирования работоспособности

СИГНАЛИЗАЦИЯ неисправности в цепях исполнительных устройств

ДВЕ ГРУППЫ контактов

УДОБНЫЙ монтаж и обслуживание

Является полным функциональным аналогом ПРУ-5, ПРУ-5М, УЗР-1

Комплект поставки

Первичный преобразователь ПП……….1
Передающий преобразователь ПРП……1
Руководство по эксплуатации (паспорт)…1





РОС-501 датчик-реле уровня жидкости

Характеристики
Монтаж............вертикальный
Питание...............220В /50Гц
Мощность
потребляемая....не более 8 Вт
Нагрузка на контакты выходного релене боле......е 5А
Дифференциал срабатывания...................25 мм
Пылевлагозащита..............IP 54
Масса...........................3,5 кг

Дополнительные характеристики

- Датчик-реле уровня имеет исполнения:
 РОС-501 или РОС-501 с индексом «И» (искрозащита) с видом  взрывозащиты, согласно КИЯФ1.430.029 ТУ в соответствии с требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.0-99 и имеет маркировку взрывозащиты “1ExibIIBT5 в комплекте РОС – 501И”:
 - в цепях первичного преобразователя (ПП - датчика) ________ «1ExibIIBT5»;
 - в цепях преобразователя передающего (ПРП)__ «[Exib]IIB», соответствующий требованиям ГОСТ Р 51330.10-99 и предназначенный для установки во взрывоопасных зонах помещений и наружных установок.
- Изделие соответствует климатическому исполнению по ГОСТ 15150-69:
 - ПРП ____ УХЛ4, от + 1 до + 400С
 - ПП ______УХЛ5. от -50 до +850С
 - Детали ПП, соприкасающиеся с контролируемой жидкостью, изготавливаются из материалов сталей марок 12Х18Н10Т ГОСТ 5632-72 и 08 кп ГОСТ 1050-88 с покрытием  Н9.09   ГОСТ 9.303-84 или порошковой краской П-ЭП-534 ТУ6-10-1890-83 или аналогичной.
 Параметры питания:
 - напряжение переменного тока, В____________ 220/50Гц;
 - потребляемая мощность, Вт, не более_________8;
 - напряжение в искробезопасной цепи, В, не более__10;
 - ток короткого замыкания в искробезопасной цепи, мА, не более__10;
 - параметры линии связи между ПП и ПРП:
 - сопротивление, Ом, не более________________20;
 - индуктивность, мГн, не более_________________1;
 - емкость, мкФ, не более_____________________ 0,3
      - датчики тока в цепях каждой группы нормально-разомкнутых контактов с минимальным контролируемым током нагрузки, мА, не менее  10;
- По степени защиты от механических воздействий изделие соответствует исполнению  по ГОСТ 12997-84 -N3;
- Класс защиты по электробезопасности  по ГОСТ 12.2.007.0-75_____ 01;

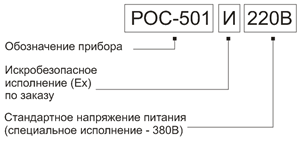

Пример записи для заказа


Вариант применения РОС-501 для поддержания (регулирования) уровня жидких сред в заданном пределе, дифференциал срабатывания составляет 35 мм.

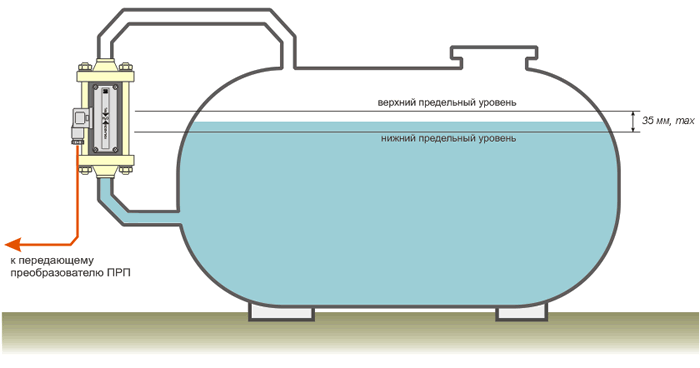

Применение РОС-501

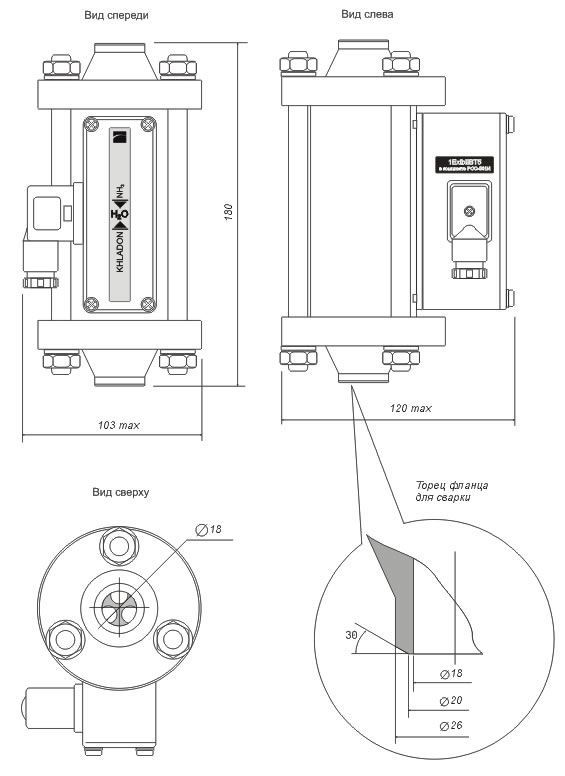

Внешний вид и габаритные размеры первичного преобразователя ПП

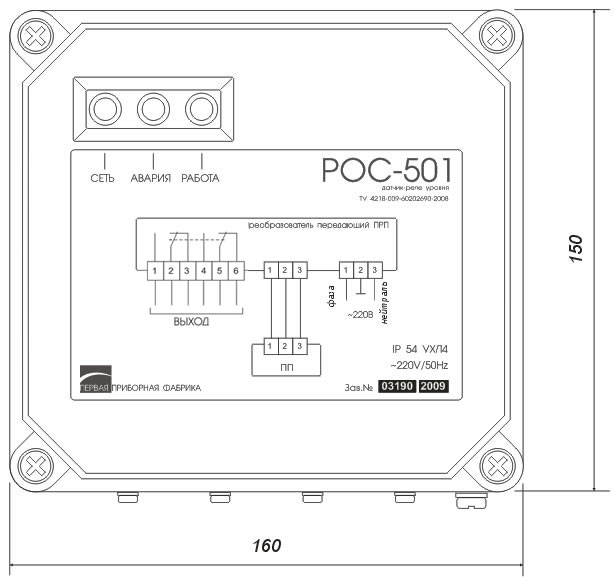

Внешний вид и габаритные размеры передающего преобразователя ПРП


Подготовка к работе, установка и монтаж

Монтаж производить в строгом соответствии с схемой подключения и назначением органов управления датчика-реле РОС501/РОС501И.
Параметры соединительных линий между ПП и ПРП не должны превышать значений, указанных в п.4 технических характеристик.
Перед установкой проверить работоспособность датчика уровня, для чего соединить первичный (ПП) (без фланцев и поплавка) передающий преобразователь (ПРП) согласно схеме подключения. Подключить вольтметр к контрольным точкам ХР1 и ХР2. Подстроечным резистором R 23, необходимо выставить нулевое (минимальное) напряжение на контактах ХР1 и ХР2 при этом первичный преобразователь – подключен.
Затем в горизонтальном положении передвигая поплавок по рабочему патрубку, убедиться в срабатывании выходного реле, включается (выключается) индикатор «РАБОТА».
ПП устанавливается вертикально, кабельный ввод слева. Присоединительные фланцы ПП приварить при монтаже отдельно. Допуск соосности фланцев должен быть не более 1 мм. Затем собрать конструкцию, используя шпильки. Подключить питание и линии связи согласно схеме подключения, сечение жил линии связи – от 0,75 до 1,5 мм2.
Монтаж соединительных проводов или кабелей производить в соответствии с главой 7.3 «Правил устройства электроустановок» (ПУЭ), «Инструкцией по монтажу электрооборудования силовых и осветительных сетей взрывоопасных зон», главой 3.4 «Правил технической эксплуатации и правил техники безопасности» и настоящим РЭ.
Внешние искробезопасные и искроопасные цепи должны прокладываться раздельными проводами или кабелями. Расстояние между изолированными проводами искробезопасных цепей внутри ПРП должно быть не менее 6 мм.
 По окончании монтажа проверить сопротивление изоляции электрических цепей мегаомметром на напряжение 500В между цепями питания переменного тока и выходными (сигнальными) цепями ПРП, а также между контактом 2 клеммного соединителя «Сеть» и его контактами (1,3). Сопротивление должно быть не менее 20 МОм.
ВНИМАНИЕ! При измерении сопротивления изоляции электрических цепей они должны быть отсоединены от питающего напряжения, от исполнительных устройств и ПРП.
Провести проверку работы датчика уровня на реальной контролируемой среде путем повышения и понижения уровня контролируемой среды. Снимавшаяся при проверке крышка ПРП должна быть установлена на место и опломбирована для взрывозащищенного исполнения.

В датчике-реле уровня предусмотрен РЕЖИМ КОНТРОЛЯ исправности (целостности) цепей нагрузки, а также наличие подключения исполнительных устройств. При выпуске с завода изготовителя, данная функция отключена.
Для включения РЕЖИМА КОНТРОЛЯ необходимо джамперы ХР 3/1, ХР 3/2 переставить в нижнее положение. В данном режиме, при неисправности линии связи с нагрузкой, или отсутствии подключенного исполнительного устройства (пускателя, насоса и т.д.) в момент замыкания выходного реле, загорается светодиод «АВАРИЯ» и подается звуковой сигнал.
После устранения неполадок, нажать кнопку «СБРОС».

В режиме контроля предусмотрено два варианта работы:
ВАРИАНТ 1, ХР 4 в левом положении:
непрерывный – контроль осуществляется постоянно, при замкнутых контактах выходного реле, вариант используется  на ток не более 2 А, мощностью до 400Вт

ВАРИАНТ 2, ХР 4 в правом положении:

кратковременный - наличие нагрузки отслеживается в момент замыкания контактов реле, с последующей блокировкой датчиков тока (режим для максимальной токовой нагрузки)

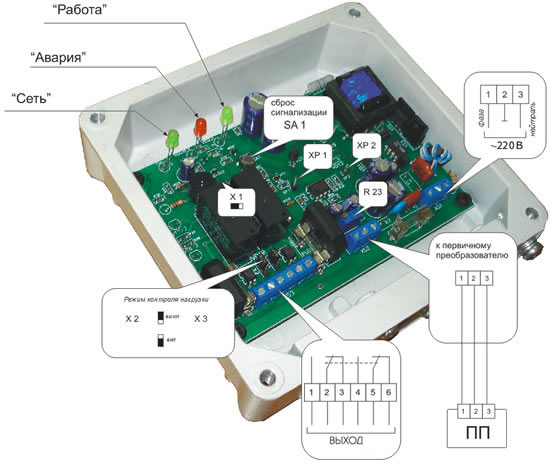

РОС-501 без крышки, органы управления

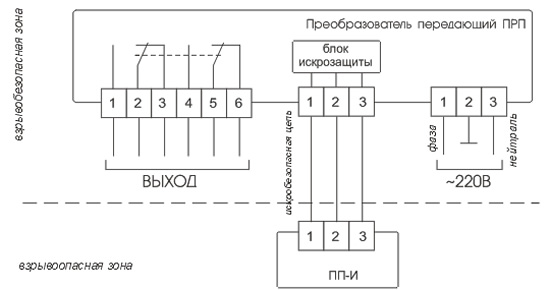

Схема соединения РОС-501И

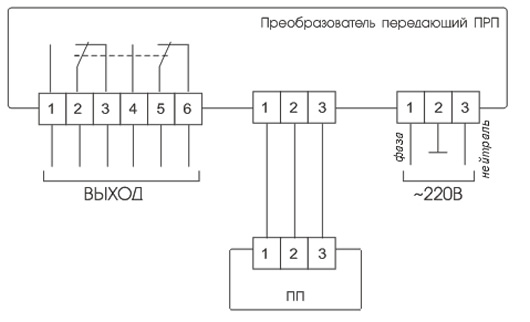

Схема соединения РОС-501


Техническое обслуживание

При эксплуатации датчика уровня необходимо руководствоваться главой ЭШ-13 «Правил технической эксплуатации и правил техники безопасности» и настоящим РЭ, ПТЭЭП и ПТБ. В процессе эксплуатации датчик уровня должен подвергаться:
- внешнему осмотру – 1 раз в месяц;
- техническому обслуживанию – через 5000 ч эксплуатации.
Во время профилактических осмотров - отключить напряжение питания передающего преобразователя и исполнительных устройств.

Гарантийные обязательства

 Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям технических условий ТУ-4218-009-60202690-008, при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации 18 месяцев со дня ввода изделия в эксплуатацию, но не более 24 месяцев со дня отгрузки.
