Термопреобразователи сопротивления ТСП-0196-07, ТСП-0196-07Б, ТСП-0196-08, ТСП-0196-08Б
ТСП-0196-10, ТСП-0196-11, ТСП-0196-12, ТСП-0196-12-1
ТСП-0196-13 ... ТСП-0196-20

Измеряемые среды
Газообразные и жидкие неагрессивные и агрессивные среды, не разрушающие материал защитной арматуры.

НСХ ПО ГОСТ 6651
1Pt100, 1Pt500, 1Pt1000 (для всех W100=1.385).

Коструктивные особенности

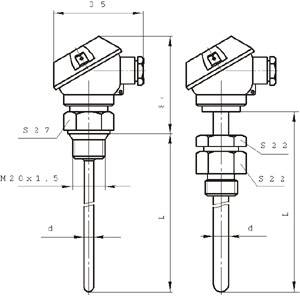

ТСП-0196-07:
Материал головки - алюминиевый сплав.
Защитная арматура Ж 6 мм - со штуцером М20х1.5 приваренным
ТСП-0196-07Б:
как ТСП-0196-07, но защитная арматура Ж 8 мм.
ТСП-0196-08:
как ТСП-0196-07, но штуцер передвижной М16х1.5.
ТСП-0196-08Б:
как ТСП-0196-08, но защитная арматура Ж 8 мм,
штуцер передвижной М20х1.5.

У всех в качестве чувствительного элемента используются платиновые напыленные чувствительные элементы фирмы “JUMO” (Германия) с W100=R100/R0=1.385.
Для диапазона -50..+4000С:
1Pt100 -PCA1.2010.1S; 1Pt500 - PCA1.2010.5S; 1Pt1000-РCA1.2010.10S
Для диапазона-50..+2000С:
1Pt100 -PCA1.2010.1L; 1Pt500 - PCA1.2010.5L; 1Pt1000 -PCA1.2010.10L.

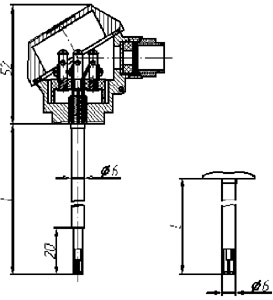

ТСП-0196-10:
Материал головки - алюминиевый сплав.
Защитная арматура Ж6мм с утонением до Ж4мм на длине 20 мм. Один или два чувствительных элемента
ТСП-0196-11:
как ТСП-0196-10, но защитная арматура с утонением до Ж 5 мм на длине 20 мм.
ТСП-0196-12, -12-1:
как ТСП-0196-10, но защитная арматура Ж 6 мм, без утонения.
Вышеуказанные термопреобразователи могут комплектоваться штуцером передвижным, который поставляется за отдельную плату.
У всех в качестве чувствительного элемента используются платиновые напыленные чувствительные элементы фирмы “JUMO” (Германия) с W100=R100/R0=1.385.
Для диапазона -50...+2000С: 1Pt100 -PCA1.2010.1L;
Для диапазона -50...+4000С: 1Pt100 -PCA1.2010.1S

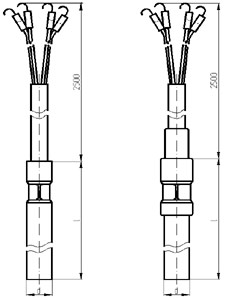

Коструктивные особенности ТСП-0196-13...20
Без головки, с кабельным выводом (провод МГТФ 0,12) длиной 2500 мм. Наружная оболочка кабеля из фторопластовой трубки Ф-4Д 3х0,4 или кремнийорганической трубки 203 ТКР 2,5. Кабель герметичен к окружающей среде и выдерживает рабочую температуру до 200°С. Защитная арматура датчиков из стали 12Х18Н10Т Ж 5 или 6 мм со штуцером перед-вижным герметичным из стали 12Х18Н10Т. 1 чувствительный элемент.
ТСП-0196-17...20:
дополнительная защита кабеля фторопласто-вой термоусаживающейся трубкой от перегибов в месте соединения кабеля с защитной арматурой.
ТСП-0196-13...16:
дополнительной защиты кабеля не имеют.
У всех в качестве чувствительного элемента могут использоваться платиновые напыленные чувствительные элементы фирмы “JUMO” (Германия) 1Pt100 - PCA1.2010.1L или 1Pt500 - PCA1.2010.5L с W100=R100/R0=1.385.
Для защиты термопреобразователей применя-ются гильзы защитные из стали 12Х18Н10Т или латуни Л63.

Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N3 по ГОСТ 12994.
Степень защиты от воздействия пыли и воды:
IP55 по ГОСТ 14254.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
С4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150 (для тропического исполнения).
