Термопреобразователи сопротивления СП-02к и СМ-02к
Технические условия ТАДУ 405210.001ТУ
Лицензия "РОСТЕСТ-МОСКВА" № 12.1537-01
Лицензия ГАН РФ ЦО-12-101-1916

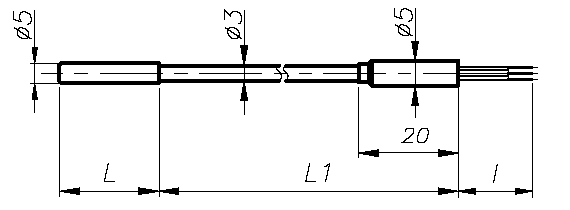

Термопреобразователи сопротивления СП-02к, СМ-02к изготавливаются из одного или
2-х термочувствительных элементов (ЧЭ), заключенных в корпус из нержавеющей
стали 08Х18Н10Т или 12Х18Н10Т. Гибкий вывод изготовлен из нагревостойкого кабеля
типа КНМС с оболочкой из нерж.стали и жилами из медного сплава 204 (БрХНб
0,4-0,25). На другом конце кабель имеет разделку на провод МС-0,2 для
подключения ТС к измерительной аппаратуре.
Таблица возможных вариантов исполнения
|
Тип ТС |
Диаметр монтажной части, мм |
НСХ |
Класс допуска |
Схема соединения |
Длина монтажная L, м |
Длина выводов L1, м |
|
СП-02к |
4*
от 4,0 до 6,0 |
10П, (46П,) 50П, 100П, 500П, Pt10, Pt50, Pt100, Pt500 |
А, В или С |
2-х,
3-х,
4-х**
проводная |
от 0,020* до 15,0 |
от 0,3 до 15,0 |
|
СМ-02к |
10М, 50М, (53М,) 100М, Cu10, Cu50, Cu100 |
* - при заказе допускается не указывать.
** - для ТС с 2-мя ЧЭ: 4-х проводная схема соединения для одного из ЧЭ и 2-х
проводная для второго.
Запись при заказе: "Термопреобразователь СП-02к-Pt100-А-4-1,5
ТАДУ 405210.001ТУ 0-250°C."
означает:
Термопреобразователь сопротивления типа СП-02 монтажной длиной 20 мм, с
классом допуска А по ГОСТ 6651-94, с одним ЧЭ из платиновой проволоки с НСХ
Pt100, соединенным с выводным проводом длиной 1500 мм по 4-х проводной схеме.
Диапазон измеряемых температур 0-250°C.
По специальному заказу преобразователь может быть изготовлен с другим диаметром
монтажной части.
|
