Термопреобразователи
сопротивления ТСП/ТСМ-0193-01, ТСП/ТСМ-1393-01, ТСП-1393-04

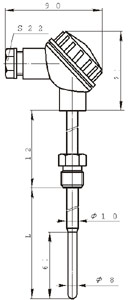

ТСМ/ТСП-0193-02,
ТСМ/ТСП-1393-02, ТСП-1393-05
Измеряемые среды
Газообразные и жидкие неагрессивные и агрессивные среды, не разрушающие материал
защитной арматуры.
НСХ ПО ГОСТ 6651
50П или 100П, 500П или 1000П (W100=1.391),
1Pt100 (W100=1.385) для ТСП,
50М или 100М для ТСМ.
Конструктивные особенности

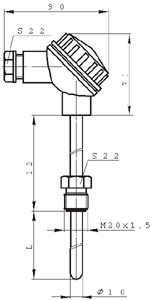

ТСП/ТСМ-0193-01:
защитная арматура со штуцером М20х1.5,
материал головки - термореактивная пластмасса АГ-4В.
ТСП/ТСМ-1393-01:
то же, что ТСП/ТСМ-0193-01, но двойные - два чувствительных элемента.
ТСП-1393-04:
то же, что ТСП-1393-01, но в качестве чувствительных элементов используются
платиновые напылённые чувствительные элементы 1Рt100 фирмы “JUMO” (Германия)
типа PCA1.2010.1S с W100=R100/R0=1.385.
| Тип и исполнение датчиков |
Класс допуска по ГОСТ 6651
|
Диапазоны измеряемых температур, 0С
|
НСХ по ГОСТ 6651 |
Схема соеди-
нений по ГОСТ 6651 |
Длина монтажной части L, мм
|
Материал защитной арматуры
|
| ТСП-0193 |
А |
-50...+500 |
50П, 100П |
3, 4 |
320, 500, 800, 1000, 1250, 1600, 2000
|
12Х18Н10Т |
| ТСП-0193 |
В |
-200...+500 |
50П, 100П |
2, 3, 4 |
320, 500, 800 |
12Х18Н10Т |
| ТСП-0193 |
В |
-200...+500 |
50П, 100П |
3, 4 |
1000, 1250, 1600, 2000** (для 100П)**
|
12Х18Н10Т |
| ТСП-1393* |
В |
-200...+500 |
50П, 100П |
2х2 |
320, 500, 800, 1000, 1250**, 1600**, 2000**
для100П)** |
12Х18Н10Т |
| ТСП-1393-03* |
В |
-50...+400 |
1Pt100 |
2х2 |
320, 500, 800, 1000, 1250**, 1600**, 2000**
для100П)** |
12Х18Н10Т |
| ТСМ-0193 |
В |
-50...+150 |
50М, 100М |
2, 3, 4 |
320, 500, 800, 1000, 1250, 1600, 2000
|
12Х18Н10Т |
| ТСМ-0193 |
С |
-50...+180 |
50М, 100М |
2, 3, 4 |
320, 500, 800, 1000, 1250, 1600, 2000
|
12Х18Н10Т |
| ТСМ-1393* |
В |
-50...+150 |
50М, 100М |
2х2 |
320, 500, 800, 1000, 1250, 1600, 2000
|
12Х18Н10Т
|
| ТСМ-1393* |
С |
-50...+180 |
50М, 100М |
2х2 |
320, 500, 800, 1000, 1250, 1600, 2000
|
12Х18Н10Т |
| исполнение датчиков |
Класс допуска по ГОСТ 6651 |
Диапазоны измеряемых температур, 0С |
НСХ по ГОСТ
6651 |
Схема соеди-
нений по ГОСТ 6651 |
Длина монтажной части L, мм |
Материал защитной арматуры |
| ТСП-0193-01 |
А |
-50...+500 |
50П, 100П |
3, 4 |
80, 100, 120, 160, 200, 250, 320, 400, 500, 630,
800, 1000, 1250, 1600, 2000, 2500, 3150 |
12Х18Н10Т или 08Х13 |
| ТСП-0193-01 |
В |
-200...+500 |
50П, 100П |
2, 3, 4 |
80, 100, 120, 160, 200, 250, 320, 400, 500, 630
|
12Х18Н10Т или 08Х13 |
| ТСП-0193-01 |
В |
-200...+500 |
50П, 100П |
3, 4 |
800, 1000, 1250, 1600, 2000, 2500, 3150
|
12Х18Н10Т или 08Х13 |
| ТСП-0193-01 |
В |
-200...+500 |
500П,
1000П |
2, 4 |
80, 100, 120, 160, 200, 250, 320, 400, 500
|
12Х18Н10Т или 08Х13 |
| ТСП-1393-01* |
В |
-200...+500 |
50П, 100П |
2х2 |
80, 100, 120, 160, 200, 250, 320, 400, 500, 630,
800, 1000, 1250**, 1600**, 2000** (100П)** |
12Х18Н10Т |
| ТСП-1393-04* |
В |
-50...+400 |
1Pt100 |
2х2 |
80, 100, 120, 160, 200, 250, 320, 400, 500, 630,
800, 1000, 1250**, 1600**, 2000** (100П)** |
12Х18Н10Т |
| ТСМ-0193-01 |
B |
-50...+150 |
50М, 100М |
2, 3, 4 |
80**, 100** (для ТСМ-0193-01)**, 120, 160, 200,
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
12Х18Н10Т |
| ТСМ-0193-01 |
С |
-50...+180 |
50М, 100М |
2, 3, 4 |
80**, 100** (для ТСМ-0193-01)**, 120, 160, 200,
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
12Х18Н10Т |
| ТСМ-1393-01* |
В |
-50...+150 |
50М, 100М |
2х2 |
80**, 100** (для ТСМ-0193-01)**, 120, 160, 200,
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
12Х18Н10Т |
| ТСМ-1393-01* |
С |
-50...+180 |
50М, 100М |
2х2 |
80**, 100** (для ТСМ-0193-01)**, 120, 160, 200,
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
12Х18Н10Т |
| Тип и исполнение датчиков |
Класс допуска по ГОСТ 6651 |
Диапазоны измеряемых температур, 0С |
НСХ по ГОСТ 6651 |
Схема соедине-
ний по ГОСТ 6651 |
Длина монтажной части L, мм |
Материал защитной арматуры |
| ТСП-0193-02 |
А |
-50...+500 |
50П, 100П |
3, 4 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСП-0193-02 |
В |
-200...+500 |
50П, 100П |
2, 3, 4 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСП-1393-02* |
В |
-200...+500 |
50П, 100П |
2х2 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСП-1393-05* |
В |
-50...+400 |
1Pt100 |
2х2 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСМ-0193-02 |
В |
-50...+150 |
50М, 100М |
2, 3, 4 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСМ-0193-02 |
C |
-50...+180 |
50М, 100М |
2, 3, 4 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСМ-1393-02* |
B |
-50...+150 |
50М, 100М |
2х2 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
| ТСМ-1393-02* |
С |
-50...+180 |
50М, 100М |
2х2 |
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000
|
12Х18Н10Т или 08Х13 |
|
