Термопреобразователи сопротивления СП-01 и СМ-01
Технические условия ТАДУ 405210.001ТУ
Лицензия "РОСТЕСТ-МОСКВА" № 12.1537-01
Лицензия ГАН РФ ЦО-12-101-1916
Термопреобразователи сопротивления СП-01, СМ-01 изготавливаются из одного или
2-х термочувствительных элементов (ЧЭ), заключенных в корпус из нержавеющей
стали 08Х18Н10Т или 12Х18Н10Т. Гибкий вывод изготовлен из термостойкого
экранированного провода во фторопластовой изоляции типа МСЭО-1511.
Таблица возможных вариантов исполнения
|
Тип ТС |
Диаметр монтажной части, мм |
НСХ |
Класс допуска |
Схема соединения |

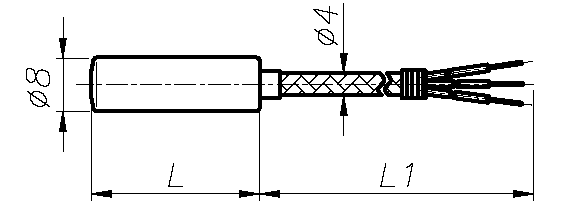

Длина монтажная L, м |
Длина выводов L1, м |
|
СП-01 |
8*
от 6,0 до 10,0 |
10П, (46П,) 50П, 100П, 500П, Pt10, Pt50, Pt100, Pt500 |
А, В или С |
2-х,
3-х,
4-х**
проводная |
от 0,025* до 15,0 |
от 0,3 до 15,0 |
|
СМ-01 |
10М, 50М, (53М,) 100М, Cu10, Cu50, Cu100 |
* - при заказе допускается не указывать.
** - для ТС с 2-мя ЧЭ: 4-х проводная схема соединения для одного из ЧЭ и 2-х
проводная для второго.
Запись при заказе: "Термопреобразователь СП-01-2х50П-В-3-1,5
ТАДУ 405210.001ТУ 0-120°C."
означает:
Термопреобразователь сопротивления типа СП-01 монтажной длиной 25 мм, с
классом допуска В по ГОСТ 6651-94, с двумя ЧЭ из платиновой проволоки c НСХ 50П,
соединенными с выводным проводом длиной 1500 мм по 3-х проводной схеме. Диапазон
измеряемых температур 0-120°C.
По специальному заказу преобразователь может быть изготовлен с другим диаметром
монтажной части.
|
