Преобразователи термоэлектрические КТК-02 и КТL-02
Технические условия ТАДУ 405220.002ТУ
Лицензия "РОСТЕСТ-МОСКВА" № 12.1538-01
Лицензия ГАН РФ ЦО-12-101-0761

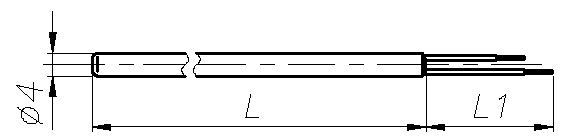

Преобразователи термоэлектрические КТК-02, КТL-02 изготавливаются из
термопарного кабеля с минеральной изоляцией марки КТМС d=4,0 мм (ТУ16-505.757) в
оболочке из нержавеющей стали 08Х18Н10Т с изолированным (И) или неизолированным
(Н) от оболочки рабочим спаем (двумя рабочими спаями), с выводными проводниками
из материала термопары или с медными (М) выводами сечением 0,2 мм2.
Таблица возможных вариантов исполнения
|
Тип ТП |
Материал термо-электродов |
Класс допуска |
Кол-во и тип измерительного спая |
Материал выводов |
Длина монтажная L, м |
Длина выводов L1, м |
|
KTK-02 |
хромель-алюмель (ХА) |
2 или 3 |
1, 2 или 3;
изол. или неизолир. |
ХА* или М |
от 0,1 до 75 |
от 0,05 до 1
(0,1*) |
|
KTL-02 |
хромель-копель (ХК) |
ХК* или М |
* - при заказе допускается не указывать.
Запись при заказе: "Термопреобразователь КTK-02(ХA)-2-ИИ-1,2-0,4
ТАДУ 405220.002ТУ 0-350°C."
означает:
Преобразователь термоэлектрический типа КТK-02 с термопарой из
хромель-алюмеля (тип К) монтажной длиной 1200 мм, с классом допуска 2 по ГОСТ
8.585-01, с 2-мя изолированными от корпуса и друг от друга спаями и выводными
проводниками из термоэлектродного материала длиной 400 мм. Диапазон измеряемых
температур 0-350°C.
По специальному заказу преобразователь может быть изготовлен с другим диаметром
монтажной части.
Также по спец.заказу преобразователь может быть изготовлен с измерительными
спаями разного типа.
|
