Преобразователи термоэлектрические КТК-01 и КТL-01
Технические условия ТАДУ 405220.002ТУ
Лицензия "РОСТЕСТ-МОСКВА" № 12.1538-01
Лицензия ГАН РФ ЦО-12-101-0761

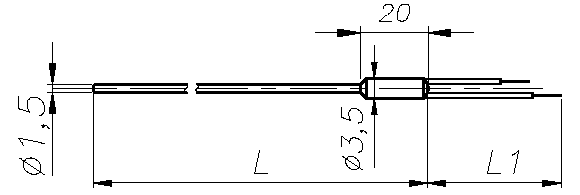

Преобразователи термоэлектрические КТК-01, КТL-01 изготавливаются из
термопарного кабеля с минеральной изоляцией марки КТМС d=1,5 мм (ТУ16-505.757) в
оболочке из нержавеющей стали 08Х18Н10Т с изолированным (И) или неизолированным
(Н) от оболочки рабочим спаем, с выводными проводниками из материала термопары
или с медными (М) выводами сечением 0,12 мм2.
Таблица возможных вариантов исполнения
|
Тип ТП |
Материал термо-электродов |
Класс допуска |
Кол-во и тип измерительного спая |
Материал выводов |
Длина монтажная L, м |
Длина выводов L1, м |
|
KTK-01 |
хромель-алюмель (ХА) |
2 или 3 |
1 или 2;
изол. или неизолир. |
ХА* или М |
от 0,1 до 300 |
от 0,05* до 1
(0,1*) |
|
KTL-01 |
хромель-копель (ХК) |
ХК* или М |
* - при заказе допускается не указывать.
Запись при заказе: "Термопреобразователь КTL-01(ХК)-2-Н-М-1,2-0,4
ТАДУ 405220.002ТУ 0-350°C. Калибровка 290, 310, 330, 350°C."
означает:
Преобразователь термоэлектрический типа КТL-01 с термопарой из
хромель-копеля (тип L) монтажной длиной 1200 мм, с классом допуска 2 по ГОСТ
8.585-01, с одним неизолированным спаем и выводными проводниками из меди длиной
400 мм. Диапазон измеряемых температур 0-350°C, калибровку проводить в точках
290, 310, 330, 350°C.
По специальному заказу преобразователь может быть изготовлен с другим диаметром
монтажной части.
|
