Кабели датчики КДМС
Предназначенные для работы в ядерных реакторах в качестве
датчиков энерговыделения, работающих в нейтронных и гамма- потоках при
напряжении до 36 В постоянного или переменного тока частотой до 400 Гц.
Вид климатического исполнения УХЛ по ГОСТ 15150-69.
Кабели предназначены для работы в следующих условиях:
-
при температурах от минус 60 до плюс 600°С,
-
при воздействии потоков тепловых нейтронов до 1·1014
нейтрон/см2·с и при мощности дозы гамма излучения 1·109р/ч.
Кабели устойчивы в воздействию повышенной относительной влажности воздуха до 98%
при температуре до 35°С.
Кабели-датчики выпускаются:
-
с одной металлической жилой (эмиттером) из серебра;
-
с одной порошковой жилой (эмиттером) из двуокиси гафния
или окиси гадолиния, заключенной в дополнительную оболочку из нерж. стали;
-
с порошковой жилой и, расположенными в ней, контрольными
жилами (одна или четыре) из нерж. стали.
Материалом наружней оболочки кабелей-датчиков служит нерж. сталь 08Х18Н10Т.

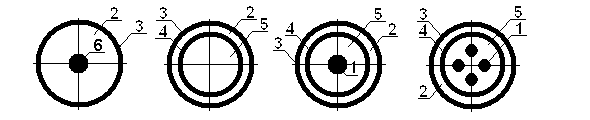

где 1 - контрольная(ые) жила(ы); 2 - мин. изоляция; 3 - внешняя мет. оболочка; 4
- внутренняя мет. оболочка эмиттера; 5 - порошковый эмиттер; 6 - серебряный
эмиттер.
Таблица марок кабелей-датчиков:
|
Марка кабеля |
Описание |
|
КДМС(С) |
кабель-датчик с эмиттером из серебра, с минеральной
изоляцией, в стальной оболочке из нержавеющей стали |
|
КДМС(ГФ) |
кабель-датчик с минеральной изоляцией, в оболочке из
нержавеющей стали с эмиттером из порошкообразной двуокиси гафния,
заключенной в оболочку из нержавеющей стали |
|
КДМС(ГД) |
кабель-датчик с минеральной изоляцией, в оболочке из
нержавеющей стали с эмиттером из порошкообразной окиси гадолиния,
заключенной в оболочку из нержавеющей стали |
|
КДМС(ГФ)К |
кабель-датчик с минеральной изоляцией, в оболочке из
нержавеющей стали с эмиттером из порошкообразной двуокиси гафния, и
контрольными жилами из нержавеющей стали |
|
КДМС(ГД)К |
кабель-датчик с минеральной изоляцией, в оболочке из
нержавеющей стали с эмиттером из порошкообразной окиси гадолиния и
контрольными жилами из нержавеющей стали |
Конструктивные размеры кабелей-датчиков с эмиттером из
серебра.
|
Марка кабеля |
Диаметр кабеля, мм |
Толщина оболочки кабеля, мм |
Диаметр эмиттера, мм |
Расчетная масса материала эмиттера в 1 м кабеля, г |
|
КДМС(С) |
1,5±0,05 |
0,15-0,05 |
0,30±0,05 |
0,7 |
|
КДМС(С) |
3,0±0,05 |
0,26-0,05 |
0,65±0,07 |
0,36 |
Верхние предельные отклонения по толщине оболочки кабеля не
нормируются.
Конструктивные размеры кабелей-датчиков с порошковым
эмиттером.
|
Марка кабеля |
Диаметр кабеля, мм |
Толщина оболочки кабеля, мм |
Сечение эмиттера, мм2 |
Толщина внутр. оболочки эмиттера, мм |
Кол-во и сечение контрольных жил, мм2 |
Расчетная масса материала эмиттера в 1 м кабеля, г |
|
КДМС(Гф) |
3,0±0,05 |
0,27-0,05 |
1,2 |
0,18-0,03 |
- |
5,1 |
|
КДМС(Гф) |
8,0±0,05 |
0,55-0,05 |
12,4 |
0,49-0,10 |
- |
54,2 |
|
КДМС(Гф)К |
4,0±0,05 |
0,38-0,05 |
1,7 |
0,29-0,05 |
1х0,14 |
5,6 |
|
КДМС(Гф)К |
5,5±0,05 |
0,38-0,05 |
3,0 |
0,35-0,05 |
1х0,44 |
23,4 |
|
КДМС(Гф)К |
8,0±0,05 |
0,55-0,05 |
11,5 |
0,49-0,10 |
1х0,82 |
48,7 |
|
КДМС(Гд) |
8,0±0,05 |
0,55-0,05 |
12,4 |
0,49-0,10 |
- |
54,2 |
|
КДМС(Гд)К |
5,5±0,05 |
0,35-0,05 |
4,3 |
0,28-0,05 |
4х0,13 |
18,2 |
|
КДМС(Гд)К |
8,0±0,05 |
0,55-0,05 |
11,8 |
0,49-0,10 |
1х0,53 |
48,7 |
Верхние предельные отклонения по толщине оболочки кабеля не
нормируются.
Механические параметры:
Кабели марок КДМС d=8,0 мм выдерживают один односторонний изгиб на угол 90° на
цилиндр диаметром, равным 100 мм; кабели диаметром менее 8,0 мм выдерживают один
двухсторонний изгиб на угол 180° на цилиндр диаметром, равным десятикратному
диаметру кабеля.
Электрические параметры:
Электрическое сопротивление изоляции кабелей в нормальных климатических условиях
по ГОСТ 15150-69, пересчитанное на длину 1 м не менее 5*1010 Ом;
Электрическое сопротивление изоляции кабелей при температуре 600°С пересчитанное
на длину 1 м, не менее 1*105 Ом.
Сопротивление изоляции измеряется между наружней и внутренней оболочками кабеля,
а при наличии контрольных жил - так же между каждой контрольной жилой и
внутренней оболочкой и между остальными контрольными жилами.
Запись при заказе:
КДМС(С) d=1,5 ТУ 16-505-430-73
означает: Кабель-датчик с мин. изоляцией в оболочке из нерж. стали d=1,5 мм и
эмиттером из серебра.
|
