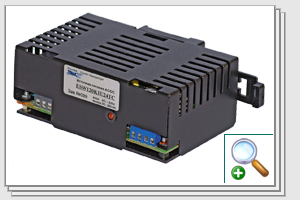

Серия источников питания ESW120
|
|
Источник вторичного электропитания серии ESW
предназначен для питания широкого спектра радиоэлектронной аппаратуры
стабилизированным напряжением, в особенности цифро-аналоговых устройств
сбора и обработки информации, контроллеров, электроизмерительных
приборов. Выходная мощность данного модуля электропитания составляет 120
Вт. Источник имеет климатическое исполнение и элемент регулировки уровня
выходного напряжения. В изделии реализована возможность установки блока
питания на DIN - рельс. |
|
 |
|
|
|
• Cоответствует требованиям норм Электромагнитной
Совместимости ГОСТ Р 51522-99
• Серийное производство по ТУ 4218-007-52209927-2005
• Сертификат соответствия № РОСС RU.ME95.H00072
• Гарантийный срок эксплуатации 24 месяца со дня продажи.
• По индивидуальному заказу изделия могут быть выполнены с другими
выходными параметрами, отличающимися от стандартных значений. |
|
|
Диапазон входного напряжения |
175 - 264 В |
|
Частота входного напряжения |
47 - 440 Гц |
|
Ударный входной ток |
15 А |
|
Защита от КЗ |
триггерная |
|
Тепловая защита |
90 ° |
|
Ограничение по выходной мощности |
120 Вт |
|
Плавный пуск преобразователя |
100 мс |
|
Изоляция вход/выход |
1500 В |
|
КПД не менее |
80% |
|
|
|
|
Источник предназначен для эксплуатации при:
• температуре окружающего воздуха от - 25 °С до +85°С
• относительной влажности окружающего воздуха до 95 % при
25°С;
• вибрации частотой до 25 Гц, амплитудой не более 0,1 мм.
|
|
|
Модели источников питания ESW120
|
|
Модель |
Установка выходного напряжения (В) |
Номинальный выходной ток (А) |
Размах пульсаций (мВ) |
Суммарная нестабильность (%) |
|
ESW120K1U12TK |
10 ... 13 |
10 |
50 |
1 |
|
ESW120K1U24TK |
22...26 |
5 |
50 |
1 |
|
