Термопреобразователи ТХА-1292-03,
ТХА-1292-04
Измеряемые среды
Перегретый пар в пульсирующем потоке, движущемся со скоростью до 60 м/с при
рабочем давлении до 25.5 МПа в паротурбинных установках (область применения -
теплоэнергетика и другое).
Диапазон измерения:
0...+585°С (t ном.=+450°С).
0...+600°С (t ном.=+585°С). для ТХА-1292-04
Номинальные статические характеристики
К (по ГОСТ Р8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
±3.25°С,от 0 до 300°С;±0.01 t(*), от 300 до 585°С.
±3.25°С,от 0 до 300°С;±0.01 t(*), от 300 до 600°С. для ТХА-1292-04
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа VI по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм.=t ном.), - не менее 8000 ч.
| Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой инерции, с, не более
|
Длина монтажной части l (длина L), мм
|
Масса, кг |
| ТХK-0193-05 |
Без головки, защитная арматура - со штуцером
М8х1, материал - сталь 12Х18Н10Т 5 мм.Соединяется с прибором
компенсационным кабелем из проволоки термоэлектродной 0.5 мм. с
фторопластовой изоляцией и наружной оболочкой из фторопластовой трубки
длиной 2000 мм или 6000 мм. Термоэлектроды 0.5 мм. Рабочий спай не
изолирован. |
5 |
25, 30, 60 (для всех L=2000 или 6000)
|
0.15-0.22 |
| ТХК-0193-06 |
То же, что ТХK-0193-05, но штуцер М10х1.
|
5 |
60,80,100,120, 160,200,250,320 (для всехL=2000
или 6000) |
0.15-0.22 |
| ТХА-1292 |
Защитная арматура - без штуцера, материал - сталь
15Х25Т 20 мм, материал головки - алюминиевый сплав. Термоэлектроды 1.2
мм. Рабочий спай не изолирован. Условное давление измеряемой среды Ру=0.4
МПа. |
3 |
800 |
1.14 |
| ТХА-1592 |
То же, что ТХА-1292, но двойные - два
чувствительных элемента.
|
| ТХА-1292-01 |
Защитная арматура - со штуцером М33х2, расстояние
от штуцера до головки 160 мм, материал - сталь 15Х25Т 20 мм,материал
головки - алюминиевый сплав. Термоэлектроды 1.2 мм. Рабочий спай не
изолирован. Условное давление измеряемой среды Ру=6.3 МПа. |
3 |
250, 320, 400, 500, 630, 800 (для
всех l=160) |
1.01-1.65 |
| ТХА-1592-01 |
То же, что ТХА-1292-01, но двойные - два
чувствительных элемента.. |
| ТХА-1292-02 |
То же, что ТХА-1292-01, но расстояние от штуцера
до головки 320 мм |
320, 500
(для всех l=320) |
1.25-1.47 |
| ТХА-1592-02 |
То же, что ТХА-1292-01, но двойные - два
чувствительных элемента,расстояние от штуцера до головки 320 мм.
|

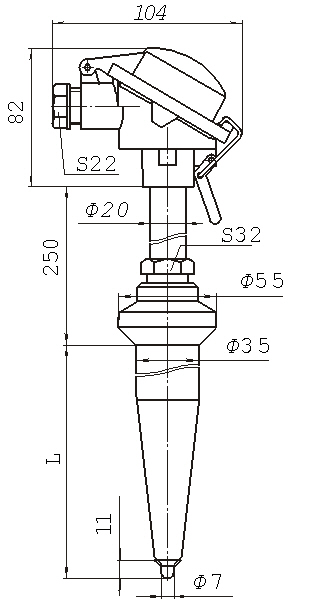

| ТХА-1292-03 |
Защитная арматура - без штуцера, с конусообразным
наконечником 35 мм, материал - сталь 12Х1МФ, материал головки -
алюминиевый сплав. Термоэлектроды 0.7 мм. Рабочий спай не изолирован.
Условное давление измеряемой среды Ру=25.5 МПа |
15 |
80, 100, 120, 160, 200 |
1.23-1.38 |

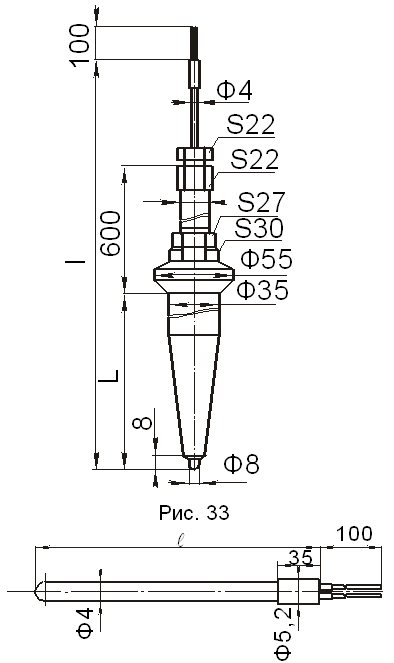

| ТХА-1292-04 |
Без головки, защитная арматура - без
штуцера, гильза имеет конусообразный наконечник 35 мм, материал -сталь
12Х1МФ; труба 20 мм, материал - сталь 12Х18Н10Т. Крепление к
контролируемому агрегату -сваркой по 55 мм. Сменная термометрическая
вставка - кабель КТМС (ХА) сечением жил по 0.5 мм2 с оболочкой из стали
12Х18Н10Т длиной 20 или 30 м. Термоэлектроды 0.85 мм. Рабочий спай не
изолирован. Условное давление измеряемой среды Ру=25.5 МПа
Примечание: датчики с гильзой из стали 12Х18Н10Т изготавливаются по
спецзаказу. "
|
15 |
80, 100, 120, 160, 200 (20000)
|
3.0-3.6
|
| 80, 100, 120, 160, 200 (30000) |
3.7-4.3 |
|
