Термопреобразователи ТХА-1193, ТХА/ТХК-1293, ТХА-1293Т
 Измерямые
среды
Газообразные и жидкие, химически неагрессивные и агрессивные среды, не
взаимодействующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазон измерения:
для ТХК -40...+600°С (t ном.=+450°С),
для ТХА -40...+800°С (t ном.=+600°С),
для ТХА-1193 и ТХА-1293Т -40...+1000°С (t ном.=+700°С).
Номинальные статические характеристики
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для К ±2.5°С, от -40 до 333°С; ±0.0075 t (*), свыше 333°С.
для L ±2.5°С, от -40 до 300°С; ±0.0075 t (*), свыше 300°С
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс , часов (при t изм.=t ном.), - не менее 6000 ч.
|
Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой
инерции, с, не более |
Длина монтажной части L
(длина l), мм |
Масса, кг
|
| ТХА/ТХК-0193-03 |
Защитная арматура - со штуцером М20х1.5, защитная
арматура переходит в плоскую площадку 8.5 мм и высотой 2 мм.
Предусмотрена пружина для обеспечения надёжного контакта с измеряемой
поверхностью. Материал - сталь 12Х18Н10Т 10 мм, материал головки -
термореактивная пластмасса АГ-4В. Термоэлектроды 1.2 мм.
|
30 |
10 (100), 20 (80),
40 (120), 80 (160), 100 (160), 160 (100), 200 (200), 250 (160), 320
(320), 400 (250),
500 (120), 630 (170), 800 (200), 1000 (200), 1250 (200), 1600 (200)
|
0.23-0.72 |
| ТХА/ТХК-0193-03А |
Рабочий спай не изолирован. Условное давление
измеряемой среды Ру=6.3 МПа. То же, что ТХА/ТХК-0193-03, но материал
защитной арматуры - сталь 08Х13. |

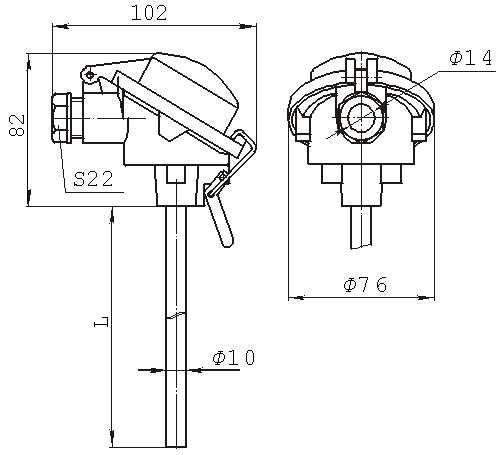

| ТХА-1193 |
Защитная арматура - без штуцера, материал - сталь
10Х23Н18 10 мм, материал головки - алюминиевый сплав. Термоэлектроды 1.2
мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0.4
МПа. |
40 |
320, 500, 800, 1000, 1250, 1600, 2000
|
0.52-1.03 |
| ТХА/ТХК-1293 |
То же, что ТХА-1193, но материал - сталь
12Х18Н10Т 10 мм. Термоэлектроды 0.7 мм. Конструкция разборная со сменной
термометрической вставкой. |
80 |
320, 500,
800, 1000 |
0.52-0.7 |
ТХА-1293Т
|
То же, что ТХА-1293, но для измерения высоких (до
10000С) температур - материал защитной арматуры - сталь 10Х23Н18.
|
|
