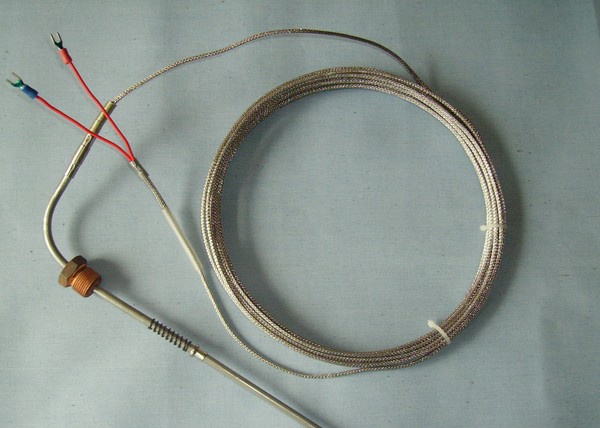

Преобразователь термоэлектрический хромель-алюмелевый ТХА.ГПКШ.011
Назначение:
измерение температуры газообразных и жидких химических сред (не
разрушающих защитную арматуру, рис. 2,3,4 приложения), поверхности твердых тел
(рис. 1,5 приложения), в качестве замены преобразователей ТХА-2088, 5Ц2.822.045…5Ц2.8221.054, ТХА
- 2188, 5Ц2.822.061.
Внесены в Госреестр под № 22927-02.
Технические характеристики:
| рабочий диапазон температур: |
см. таблицу* |
| номинальная статическая характеристика: |
К по ГОСТ Р8.585-2001 |
| класс допуска: |
2 |
| показатель тепловой инерции , c (не более) |
|
| - с неизолированным рабочим спаем рис.1: |
6 |
| - с неизолированным рабочим спаем рис. 2, 3, 4, 5: |
20 |
| - с изолированным рабочим спаем рис. 1: |
8 |
| - с изолированным рабочим спаем рис. 2, 3, 4, 5: |
40 |
| чувствительный элемент:** |
выполнен на основе КТМС (ХА) ТУ 16-505.757-75 |
| рабочий спай: |
см. таблицу |
| условное давление измеряемой среды, МПа: |
0,4 (рис.2), 6,3 (рис. 3,4) |
| виброустойчивость: |
N3 по ГОСТ 12997-84 |
| устойчивость к климатическим воздействиям: |
С4 по ГОСТ12997-84, но для работы при температуре окружающей
среды от минус 50 до 70 оС |
| материал защитной арматуры:*** |
см. таблицу |
| материал головки (по требованию заказчика): |
пресс-материал АГ-4В или алюминиевый сплав АК-12 |
защищенность от воздействия воды и пыли
со стороны выводов по ГОСТ 14254-80: |
IP00 (рис. 1), IP55 (рис. 2, 3, 4, 5) |
| масса: |
см. таблицу |
* Все рисунки и таблицы доступны в
полной спецификации
** Чувствительный элемент, по
согласованию с заказчиком, может бытьвыполнен с использованием
изолированных термоэлектродных проволок.
*** Материал защитной арматуры
согласуется с заказчиком: для tр -40 800 оС: 12Х18Н10Т; 10Х17Н13М2Т, для
tр -40?1000 оС: ХН78Т; ХН45Ю; 15Х25Т; 20Х23Н18.
Загрузить полную спецификацию изделия |
