Термопреобразователи
ТХА-0496, ТХА-0496-01
ТХА-0496-02, ТХА-0496-03
ТХА-0496С
Измеряемые среды
Газовые среды в обжиговых печах огнеупорного производства.
Диапазон измерения:
0...+1200°С (t ном.=+900°С).
Номинальные статические характеристики
К (по ГОСТ Р8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
±3.25°С,от 0 до 300°С;±0.01 t(*), свыше 300°С.
t(*) - значение измеряемой температуры
устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм.=t ном.), не менее 5000 ч.
| Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой инерции, с, не более
|
Длина монтажной части L (длина l), мм
|
Масса, кг |

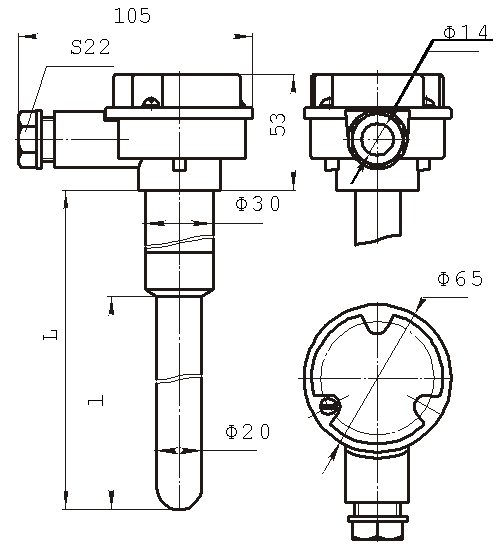

| ТХА-0496 |
Защитная арматура - без штуцера, материал - сталь
15Х25Т или сталь ХН78Т (ХН45Ю) 30 мм (D). Погружаемая часть - керамика
МKРЦ 20 мм (d).Материал головки - алюминиевый сплав.Термоэлектроды 3.2
мм.Конструкция разборная с транспортным чехлом, засыпка арматуры
минеральной изоляцией и заливка эпоксидным компаундом отсутствует. Не
герметичны к измеряемой среде. Примечание: датчики с неразборной
конструкцией, герметичной к измеряемой среде до Ру=0.4 МПа, с засыпкой
арматуры минеральной изоляцией и заливкой эпоксидным компаундом
изготавливаются по спецзаказу. |
300 |
500 (400), 800 (600), 1000 (800),
1250 (900), 1600 (900), 2000 (900) |
2.3-7.2 |
| ТХА-0496-01 |
То же, что ТХА-0496, но к измеряемой среде
герметичны, Ру=0.4 МПа, герметизация осуществляется уплотняющей прок
ладкой из резиновой смеси ФКС. Засыпка минеральной изоляцией
отсутствует. |
2.2-7.0 |

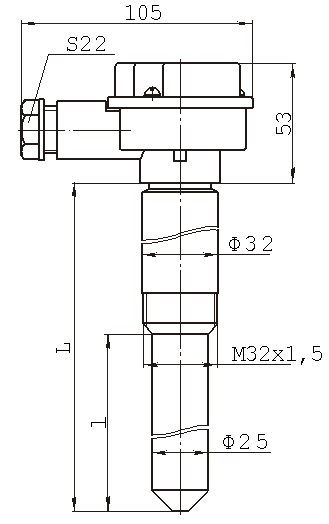

| ТХА-0496-02 |
Защитная арматура - без штуцера, материал - сталь
ХН78Т 32 мм (D). Погружаемая часть - чехол из карбида кремния 25 мм (d).
Материал головки - алюминиевый сплав. Термоэлектроды 3.2 мм. Конструкция
разборная с транспортным чехлом, засыпка арматуры минеральной изоляцией
и заливка эпоксидным к омпаундом отсутствует. Рабочий спай изолирован.
Не герметичны к измеряемой среде. Примечание: датчики с неразборной
конструкцией, герметичной к измеряемой среде до Ру=0.4 МПа, с засыпкой
арматуры минеральной изоляцией и заливкой эпоксидным компаундом
изготавливаются по спецзаказу. |
300 |
800, 1000, 1250, 1600, 2000 (для всех
l=600 мм) |
4.5-8.6 |
| ТХА-0496-03 |
То же, что ТХА-0496-02, но к измеряемой среде
герметичны, Ру=0.4 МПа, герметизация осуществляется уплотняющей
прокладкой из резиновой смеси ФКС. Засыпка минеральной изоляцией
отсутствует. |
4.4-8.3
|

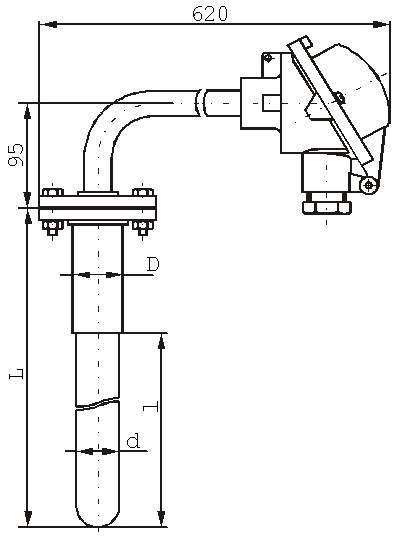

| ТХА-0496С |
Защитная арматура - без штуцера, арматура
изогнута под углом 90 градусов, материал - сталь 15Х25Т 32 мм
(D).Погружаемая часть - чехол из карбида кремния 25 мм (d). Материал
головки - алюминиевый сплав. Термоэлектроды1.2 мм.Конструкция разборная
с транспортным чехлом, засыпка арматуры минеральной изоляцией и заливк а
эпоксидным компаундом отсутствует. К измеряемой среде не герметичны.
Примечание: датчики с неразборной конструкцией, герметичной к измеряемой
среде до Ру=0.4 МПа, с засыпкой арматуры минеральной изоляцией и
заливкой эпоксидным компаундом изготавливаются по спецзаказу.
|
300 |
500 (300), 800 (600) |
2.9-3.7 |
|
