Термопреобразователи ТХА-0495,
ТХА-1395
ТХА-0495-01, ТХА-1395-01
ТХА-0495-02, ТХА-1395-02
Измеряемые среды
Агрессивные среды в доменном производстве: колошниковый и периферийный газы,
кладка шахты доменной печи (область применения - металлургия и другое).
Диапазон измерения:
-40...+1000°С (t ном.=+750°С).
Номинальные статические характеристики
К (по ГОСТ Р8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
±3.25°С,от -40 до 300°С;±0.01 t(*), от 300 до 1000°С.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N2 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм.=t ном.), - не менее 8000 ч.
| Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой инерции, с, не более
|
Длина монтажной части l (длина L), мм
|
Масса, кг |
| ТХА-0297-00С |
Без головки, с кабельным выводом длиной 750 мм,
защитная арматура - изогнутая под углом 90 градусов, с накидной гайкой
М12х1 с опорным конусом, материал -сталь ХН45Ю, рабочий конец D=7 мм.
Термоэлектроды 1.2 мм. Рабочий спай не изолирован от измеряемой среды,
но изолирован от защитной арматуры. Не герметичны к измеряемой среде.
Выполнена герметизация выводов датчика по отношению к измеряемой среде
до Ру=0.6 МПа |
20 |
80 |
0,2 |
| ТХА-0297-02С |
То же, что ТХА-0297-00С, но рабочий конец D=8 мм.
|
| ТХА-0297-01 |
Без головки, с кабельным выводом длиной 750 мм,
защитная арматура - прямая, с накидной гайкой М12х1 с опорным конусом,
материал - сталь ХН45Ю, рабочий конец D=7 мм. Термоэлектроды 1.2 мм.
Рабочий спай не изолирован от измеряемой среды, но изолирован от
защитной арматуры. Не герметичны к измеряемой среде. Выполнена
герметизация выводов датчика по отношению к измеряемой среде до Ру=0.6
МПа. |
20 |
80 |
0,2 |
| ТХА-0297-03 |
То же, что ТХА-0297-01, но рабочий конец D=8 мм.
|

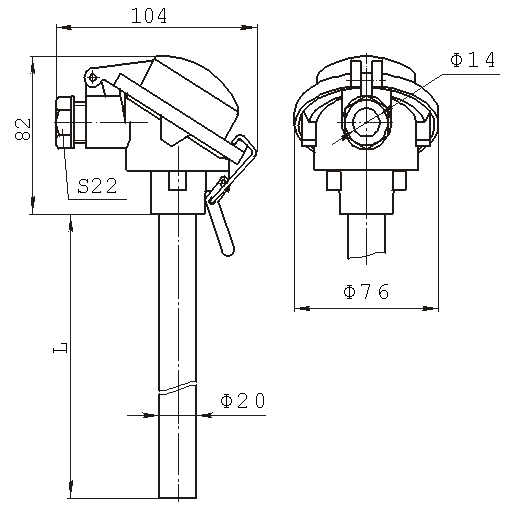

| ТХА-0495 |
Защитная арматура - без штуцера, материал - сталь
15Х25Т 20 мм, материал головки - алюминиевый сплав. Термоэлектроды 1.2
мм. Рабочий спай изолирован. К измеряемой среде герметичны, герметизация
осуществляется уплотняющей прокладкой из резиновой смеси ФКС, Ру=1,6
МПа. |
50 |
320, 400, 500, 630, 800, 1000, 1250,
1600, 2000 |
0.65-2.58 |
| ТХА-1395 |
То же, что ТХА-0495, но двойные - два
чувствительных элемента. |
0.67-2.58 |

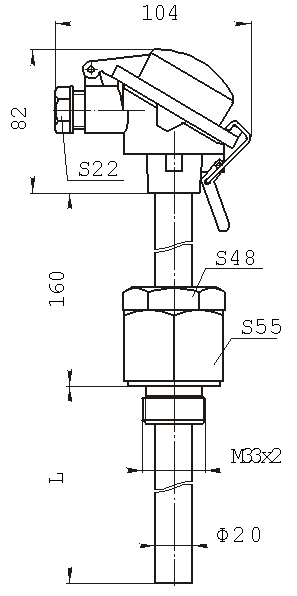

| ТХА-0495-01 |
Защитная арматура - со штуцером М33х2, материал
-сталь 15Х25Т 20 мм, материал головки - алюминиевый сплав.
Термоэлектроды 1.2 мм. Рабочий спай изолирован.К измеряемой среде
герметичны, герметизация осуществляется уплотняющей прокладкой из
резиновой смеси ФКС. Ру=1.6МПа. |
50 |
320, 400, 500, 630, 800, 1000, 1250,
1600, 2000 |
1.73-3.65 |
| ТХА-1395-01 |
То же, что ТХА-0495-01, но двойные - два
чувствительных элемента |
1.75-3.66 |

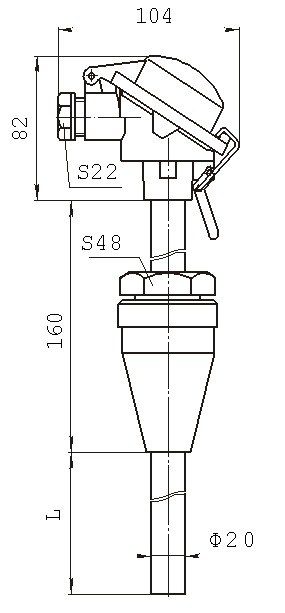

| ТХА-0495-02 |
Защитная арматура - с коническим соединением,
материал - сталь 15Х25Т 20 мм, материал головки -алюминиевый
сплав.Термоэлектроды 1.2 мм. Рабочий спай изолирован. К измеряемой среде
герметичны, герметизация осуществляется уплотняющей прокладкой из
резиновой смеси ФКС. Ру=1.6 МПа. |
50 |
320, 400, 500, 630, 800, 1000, 1250,
1600, 2000 |
1.9-3.82 |
| ТХА-1395-02 |
То же, что ТХА-0495-02, но двойные - два
чувствительных элемента. |
1.92-3.83 |
|
