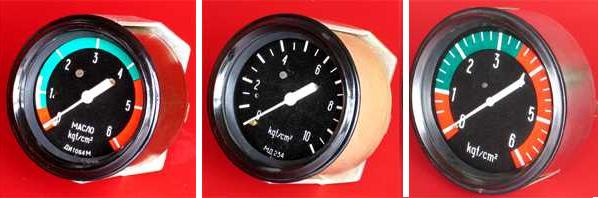

Манометры и указатели давления
МД232, МД234, ДМ1055, ДМ1065, ДМ1065А, ДИ1064М, ДИ1064В
 Предназначены
для измерения избыточного давления в гидро- и пневмосистемах автомобилей, других
транспортных средств и стационарных систем.
Типы
МД232 и МД234 – манометры
однострелочные
ДМ1055, ДМ1065, ДМ1065А – манометры двухстрелочные
ДИ1064М – указатель давления масла
ДИ1064В – указатель давления воздуха
Основные
технические характеристики
|
1. Диапазоны
показаний, кгс/см2:
МД232, ДИ1064М
МД234, ДМ1055, ДМ1064В, ДМ1065
ДМ1065А |
0…6
0…10
0…16
|
|
2. Диапазон
измерений указателей давления, кгс/см2:
ДИ1064М
ДИ1064В |
1…4
2…8
|
|
3. Пределы
допускаемой основной погрешности
манометров, %:
в диапазоне от 0 до 75% верхнего предела
диапазона показаний
в остальном диапазоне |
±4
±6
|
|
4. Пределы
допускаемой основной погрешности
указателей давления на крайних точках
диапазона измерений, %
ДИ1064М
ДИ1064В |
±6
±5
|
|
5. Температура
окружающего воздуха, °С |
–60…+60 |
|
6. Виброустойчивость
в диапазоне частот, Гц
с ускорением |
20…100
1,5 g |
|
7. Габаритные
размеры, мм, не более:
МД234, ДМ1065, ДМ1065А, ДМ1064М, ДМ1064В
МД232, ДМ1055 |
Ø60х47
Ø100х46
|
|
8. Масса, кг, не
более
МД234, ДИ1064М. ДИ1064В, ДМ1065, ДМ1065А
ДМ232, ДМ1055 |
0,3
0,5
|
|
9. Изготавливаются
по |
ТУ
311-00225621.150-94 |
|
10. Код ОКП
|
42 1213 |
Оформление заказа
|
При заказе необходимо
указать:
- Тип манометра или указателя
давления
- Номер ТУ
|
Пример заказа:
“Манометр автомобильный ДМ1055
ТУ 311-00225621.150-94” . |

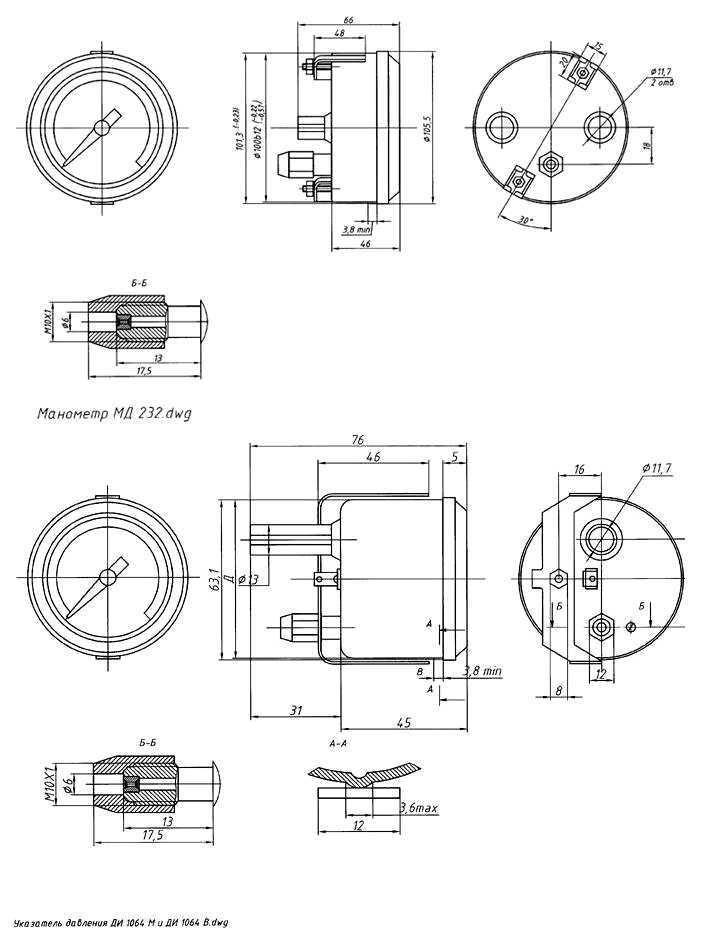

Габаритные и присоединительные размеры
|
