Электроконтактный манометр ЭКМ-1005

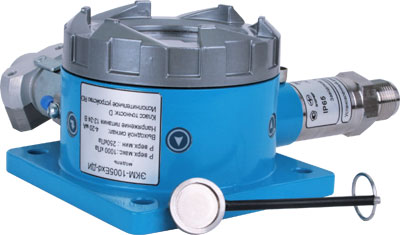

Электроконтактный манометр ЭКМ-1005

Назначение

Манометры электронные ЭКМ-1005 (далее — ЭКМ) предназначены для измерения и контроля значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных сред.

ЭКМ используются в системах автоматического контроля, регулирования и управления технологическими процессами.

В состав ЭКМ может входить преобразователь измеряемой величины в унифицированный выходной токовый сигнал 4...20 мА.

ЭКМ выпускаются в четырех модификациях:

  • ЭКМ-1005-ДА — манометры абсолютного давления;

  • ЭКМ-1005-ДИ — манометры избыточного давления;

  • ЭКМ-1005-ДИВ — манометры избыточного давления-разрежения;

  • ЭКМ-1005-ДД — манометры разности давления.

Основные характеристкии

  • ЭКМ являются переконфигурируемыми потребителем приборами, с индикацией текущего значения преобразуемой величины;

  • Просмотр и изменение параметров конфигурации индикатора производится при помощи 3-кнопочной клавиатуры, расположенной на лицевой панели, или при помощи магнитного брелока, от которого срабатывают герконы, дублирующие клавиатуру лицевой панели;

  • Индикация значения измеряемой величины, уставок и параметров конфигурации происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой белого цвета. Измеренное значение отображается одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерения. Также на ЖК-индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации;

  • ЭКМ имеют 2 уставки и 2 оптореле каналов сигнализации, тип и значение уставок выбираются потребителем;

  • Нормирование верхних и нижних пределов измерений, а также индицируемой величины может осуществляться в следующих единицах:

    • Па (Ра), кПа (kРа), МПа (МРа), бар, кгс/см2 (kgf/cm2)

    • по отдельному заказу: кгс/м2, атм, мм вод.ст.;

  • В ЭКМ предусмотрена защита от обратной полярности питающего напряжения;

  • Электромагнитная совместимость (ЭМС) — III-A—IV-A (см. таблицу).

Функции сигнализации и автоматического регулирования

ЭКМ могут осуществлять функцию сигнализации и автоматического регулирования контролируемых параметров с помощью сигнализирующих устройств.

Сигнализирующее устройство в соответствии с ГОСТ 2405-88 обеспечивает коммутацию:

  • 220 В (включая 24; 27; 36; 110 В) — для цепей переменного и постоянного тока в ЭКМ-1005, ЭКМ-1005Exd, ЭКМ-1005А;

  • 24 В - для цепей постоянного тока в ЭКМ-1005Ex;

  • тока от 0,001 до 0,3 А, при температуре окружающего воздуха до 50 °С и от 0,001 до 0,1 А, при температуре окружающего воздуха до 70 °С для цепей переменного тока в ЭКМ-1005, ЭКМ-1005Exd, ЭКМ-1005А;

  • тока от 0,001 до 0,3 А, при температуре окружающего воздуха до 50 °С для цепей постоянного тока в ЭКМ-1005, ЭКМ-1005Exd, ЭКМ-1005А при напряжении до 36 В;

  • тока от 0,001 до 0,1 А, при температуре окружающего воздуха до 70 °С для цепей постоянного тока в ЭКМ-1005, ЭКМ-1005Exd, ЭКМ-1005А до 220 В;

  • тока от 0,001 до 0,1 А, при температуре окружающего воздуха до 70 °С для цепей постоянного тока в ЭКМ-1005Ех.

Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

Код исполнения

Подключение внешних цепей по ГОСТ 2405-88

Вариант исполнения по ГОСТ 2405-88

III

Два размыкающих контакта
(Два нормально замкнутых контакта)

IV

Два замыкающих контакта
(Два нормально разомкнутых контакта)

IV

V*

Один контакт размыкающий, другой замыкающий
(Первый контакт нормально замкнутый, второй контакт нормально разомкнутый)

V

VI

Один контакт замыкающий, другой размыкающий
(Первый контакт нормально разомкнутый, второй контакт нормально замкнутый)

VI

* — базовое исполнение.

Область задания уставок соответствует диапазону измеряемой величины (см. "Диапазоны измерения и метрологические характеристики").

Гистерезис срабатывания уставок несимметричный, программируется независимо по каждой уставке и регулируется в пределах всего диапазона измеряемой величины.

Предел допускаемой основной погрешности срабатывания сигнализации не превышает предела основной погрешности показаний измеренного давления.

Предел допускаемой дополнительной погрешности срабатывания сигнализации, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С изменения температуры, соответствует пределу допускаемой дополнительной погрешности от воздействия температуры окружающего воздуха (см. "Дополнительная погрешность").

Предел допускаемой дополнительной погрешности срабатывания сигнализации, вызванный изменением напряжения питания от номинального до любого в пределах условий применения, не превышает 0,2 предела допускаемой основной погрешности срабаты-вания сигнализации.

Варианты исполнения

Вариант исполнения

Маркировка

Код при заказе

Общепромышленное

Взрывозащищенное "искробезопасная электрическая цепь"

ExiaIICT6 X

Ex

Взрывозащищенное "взрывонепроницаемая оболочка"

1ЕxdIICT6 Х

Exd

Атомное (повышенной надежности)

А

Для АЭС (с приемкой ВПО "ЗАЭС", ВО "Безопасность")

АЭС

Взрывозащищенные ЭКМ-1005Ех соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia", и маркировку взрывозащиты ExiaIICT6 X.

Взрывозащищенные ЭКМ-1005Ех предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с установленной маркировкой взрывозащиты, требованиями ГОСТ Р 51330.10-99, ГОСТ Р 51330.13-99, главы 7.3 ПУЭ, главы 3.4 ПТЭЭП и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIС групп Т1—Т6.

Взрывозащищенные ЭКМ-1005Ехd соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, имеют вид взрывозащиты "взрывонепроницаемая оболочка", уровень взрывозащиты "взрывобезопасный" для смесей газов и паров с воздухом категории IIС по ГОСТ Р 51330.11-99, маркировку взрывозащиты 1ЕxdIICT6 Х и могут применяться во взрывоопасных зонах согласно действующим ПУЭ (глава 7.3) или ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99.

ЭКМ-1005А (повышенной надежности) используются в составе систем управления технологическими процессами атомных электростанций (АЭС).

ЭКМ-1005А в соответствии с ГОСТ 25804.1-83:

  • по характеру применения относятся к категории Б — аппаратура непрерывного применения;

  • по числу уровней качества функционирования относятся к виду I — аппаратура, имеющая два уровня качества функционирования — номинальный уровень и отказ.

ЭКМ-1005А по условиям эксплуатации на АЭС соответствуют группам размещения 3—6 по п. 2 ОТТ.08042462.

ЭКМ-1005А соответствуют виду исполнения УХЛ3.1 по ГОСТ 15150-69 (для групп размещения 3—5 и для группы размещения 6А — УХЛ4.1) с отличительными воздействующими факторами, приведенными в приложении 2 ОТТ.08042462, но в расширенной области температур окружающего воздуха.

ЭКМ-1005А соответствуют виду климатического исполнения ТВ4.1 по ГОСТ 15150-69 и в соответствии с R01.KK.0.0.AP.TT.WD001 являются работоспособными при температуре окружающего воздуха от +5 до +50 °С, а также в течение 6 часов при предельных значениях температуры окружающего воздуха от +1 до +60 °С и относительной влажности воздуха до 98 % при температуре 35 °С и более низких температурах без конденсации влаги.

ЭКМ-1005А соответствуют 2-й группе безотказности по таблице 2 ОТТ.08042462.

ЭКМ-1005А соответствуют 4-й группе по дезактивации по таблице 4 ОТТ.08042462.

ЭКМ-1005А соответствуют 1-й группе по назначению по таблице 5 ОТТ.08042462.

По устойчивости к механическим воздействиям при эксплуатации ЭКМ-1005А относятся к группе исполнения М6 согласно ГОСТ 17516.1-90.

ЭКМ-1005А относятся к I категории сейсмостойкости по НП-031-01 и к группе Б исполнения 3 по РД 25 818-87.

ЭКМ-1005А (повышенной надежности) в соответствии с НП-001-97 (ОПБ-88/97) относятся к классам безопасности 2, 3:

  • по назначению — к элементам нормальной эксплуатации;

  • по влиянию на безопасность — к элементам, важным для безопасности;

  • по характеру выполняемых функций — к управляющим элементам.

Пример классификационного обозначения: 2НУ или 3НУ

Исполнения по метариалам, контактирующим с измеряемой средой

Детали ЭКМ, соприкасающиеся с измеряемой средой, выполнены из коррозионностойкого материала и соответствуют приведенным в таблицах:

Код присоединения к импульсной линии (резьбы штуцера), кроме ЭКМ-1005-ДД

Резьба штуцера

Код при заказе

Чертеж

М39х1,5 "открытая мембрана"

М39

М24х1,5 "открытая мембрана"

М24

М20х1,5

М20



G1/2"

G2

При заказе ЭКМ-1005-ДД штуцерного типа следует указывать код присоединения к процессу "М20".

Исполнение моделей ЭКМ по материалам

Код исполнения

Исполнение по материалам

мембраны

штуцера

уплотнительных колец (символ "х" в коде исполнения)

12х

Нерж. сталь 316L

12Х18Н10Т

х = V, E, Р

13х

Al2O3

Уплотнительные кольца (символ "х" в коде исполнения моделей по материалам)

Материал

Применение

Температура измеряемой среды, °С

Обозначение в коде исполнения

Витон (FKM)

Нефтепродукты, кислоты

–30...+125

V

Буна (EPDM)

Аммиак

–40...+125

E

Фторопласт (PTFE)

Все среды

–40...+125

P

Исполнение по материалам для разных моделей

Модели

Код исполнения

Базовое исполнение

АМххх, ИМххх, ВМххх

12х

12V

АКххх, Икххх, ВКххх

13х

13V

ДМхххх

12V, 12E

12V

Многофункциональный ЖК-индикатор с подсветкой и клавиатура

На передней панели ЭКМ расположены:

  • многофункциональный ЖК-индикатор;

  • кнопки для работы с меню прибора.

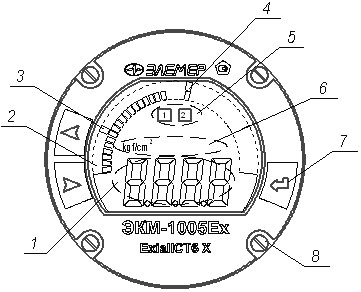

Обозначения к рисунку:

  1. поле основного индикатора;

  2. поле шкального индикатора;

  3. изображение значений уставок на шкальном индикаторе;

  4. изображение значений уставок на шкальном индикаторе;

  5. поле индикации включения оптореле;

  6. поле индикации единиц измерения;

  7. кнопки;

  8. четыре невыпадающих винта.

Основной индикатор представляет собой 4-разрядный 7-сегментный ЖК-индикатор с высотой символов 14 мм и предназначен для индикации:

  • значения измеренной величины;

  • названия пункта меню/ параметра конфигурации;

  • значения параметра конфигурации;

  • диагностических сообщений об ошибках.

Шкальный индикатор представляет собой полукруглую линейную шкалу, состоящую из 39 сегментов, и предназначен для индикации и визуальной оценки текущего значения измеряемой величины в установленном диапазоне измерений. Если измеренное значение выходит за диапазон измерения на 0,2 %, крайние сегменты шкалы, соответствующие нижнему и верхнему пределу диапазона преобразования входного сигнала, начинают мигать. Значения уставок изображаются на шкальном индикаторе в виде удлиненных сегментов.

В поле индикации включения реле отображается номер включенного реле.

В поле индикации единиц измерения отображается мнемоническое название установленных единиц измерения.

Кнопки предназначены для:

  • входа в (выхода из) меню;

  • навигации по меню;

  • редактирования значений параметров конфигурации;

  • задания значений уставок, гистерезиса, теста уставок.

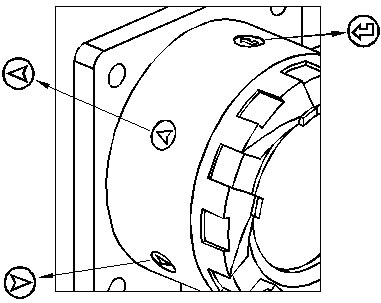

На модуле индикации установлены герконы дистанционного управления, дублирующие кнопочную клавиатуру и предназначенные для конфигурирования ЭКМ посредством магнитного брелока без отвинчивания крышки корпуса:

Электрическое питание

Питание ЭКМ осуществляется от источников постоянного тока напряжением от 15 до 36 В при номинальном значении (24±0,48) В или (36±0,72) В.

Электрическое питание ЭКМ-1005Ех c видом взрывозащиты "искробезопасная электрическая цепь" осуществляется от искробезопасных цепей барьеров, имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной электрической цепи "ia" для взрывобезопасных смесей подгруппы IIС по ГОСТ Р 51330.11-99.

Питание взрывозащищенных ЭКМ-1005Ex должно осуществляться от искробезопасных источников постоянного тока напряжением 24 В c видом взрывозащиты искробезопасная электрическая цепь уровня "ia".

В цепи питания стоит токоограничивающий резистор и диод защиты от смены полярности.

Потребляемая мощность

Мощность, потребляемая ЭКМ, не превышает 0,7 Вт для напряжения питания 24 В и 1 Вт для напряжения питания 36 В.

Мощность, потребляемая взрывозащищенными ЭКМ, не превышает 0,6 Вт.

Параметры нагрузки

Нагрузочные сопротивления не должны превышать:

  • 300 Ом при напряжении питания 24 В для ЭКМ-1005Ex;

  • 400 Ом при напряжении питания 24 В для ЭКМ-1005, ЭКМ-1005Ехd;

  • 500 Ом при напряжении питания 36 В для ЭКМ-1005, ЭКМ-1005Ехd.

Обеспечение взрывозащищенности ЭКМ-1005Ex

Взрывозащищенность ЭКМ-1005Ex обеспечивается конструкцией и схемотехническим исполнением электронной части в соответствии с требованиями ГОСТ Р 51330.10-99.

Все элементы ЭКМ-1005Ex, относящиеся к искрозащите, залиты компаундом, устойчивым в условиях эксплуатации.

Электрические зазоры, пути утечки и электрическая прочность изоляции соответствуют требованиям ГОСТ Р 51330.10-99.

Электрическая нагрузка элементов, обеспечивающих искрозащиту, не превышает 2/3 их номинальных значений в нормальном и аварийном режимах работы.

Знак "Х", следующий за маркировкой взрывозащиты, означает, что при эксплуатации ЭКМ-1005Ex необходимо соблюдать следующие требования:

  • ЭКМ-1005Ex должны эксплуатироваться с источниками питания, регистрирующей аппаратурой и исполнительными устройствами, имеющими искробезопасную электрическую цепь уровня "ia" по ГОСТ Р 51330-99;

  • при эксплуатации необходимо принимать меры защиты от превышения температуры элементов преобразователей давления, вследствие нагрева от измеряемой среды выше значения, допустимого для температурного класса Т6.

Максимальный входной ток не должен превышать 120 мА, максимальное входное напряжение не должно превышать 24 В, максимальные внутренние емкость и индуктивность не превышают 0,1 мкФ и 0,2 мГн соответственно.

Суммарные емкость и индуктивность взрывозащищенного ЭКМ, кабельной линии связи и блока питания не должны превышать максимальных значений для взрывоопасных смесей категории IIС согласно ГОСТ Р 51330.10-99.

Изоляция между искробезопасной цепью и корпусом или заземленными частями взрывозащищенного ЭКМ выдерживает испытательное напряжение (эффективное) переменного тока не менее 500 В.

Искробезопасные цепи взрывозащищенных ЭКМ заключены в защитную оболочку степени IP65 согласно ГОСТ 14254-96.

Корпус взрывозащищенных ЭКМ обеспечивает фрикционную искробезопасность и исключает опасность воспламенения от электростатических зарядов согласно ГОСТ Р 51330.0-99.

Обеспечение взрывозащищенности ЭКМ-1005Ехd

Взрывозащита преобразователей ЭКМ-1005Ехd обеспечивается видом взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99 и достигается заключением электрических цепей ЭКМ-1005Ехd во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду. Прочность оболочки проверяется испытаниями по ГОСТ Р 51330.0-99 и ГОСТ Р 51330.1-99. При этом каждая оболочка подвергается испытаниям гидравлическим давлением 1,5 МПа, в течение времени, достаточного для осмотра, но не менее (10+2) с. ЭКМ-1005Ехd не имеют элементов искрящих или подверженных нагреву свыше 80 °С (для температурного класса Т6).

Средства взрывозащиты сопряжения обеспечивают взрывозащиту вида "взрывонепроницаемая оболочка". Данные сопряжения обозначены словом "Взрыв" с указанием допускаемых по ГОСТ Р 51330.1-99 параметров взрывозащиты: минимальной осевой длины резьбы, шага резьбы, числа полных непрерывных неповреждаемых ниток (не менее 5) в зацеплении взрывонепроницаемого резьбового соединения. Все винты, болты и гайки, крепящие детали оболочки, штуцера кабельных вводов предохранены от самоотвинчивания посредством стопорения составом, обладающим термической стабильностью. Для предохранения от самоотвинчивания соединения крышки ЭКМ-1005Ехd с корпусом применено стопорное устройство.

Взрывозащитные поверхности оболочки ЭКМ-1005Ехd защищены от коррозии:

  • лакокрасочным покрытием наружных поверхностей корпуса и крышки;

  • нанесением на поверхности смазки ЦИАТИМ-221 по ГОСТ 9433-80 и герметиками.

Температура поверхности оболочки не превышает допустимого значения по ГОСТ Р 51330.0-99 для оборудования температурных классов Т6 при любом допустимом режиме работы ЭКМ-1005Ехd.

Климатические исполнения

Группа

ГОСТ

Диапазон температуры окружающего воздуха

Код при заказе

С2*

12997-84

–5...+50 °C

t0550

С3

–25...+70 °C

t2570

С2**

–40...+70 °C

t4070

  1. * — базовое исполнение;

  2. ** — для исполнения "Ex".

ЭКМ устойчивы к воздействию влажности:

  • до 100 % при температуре 30 °С и более низких температурах, с конденсацией влаги для климатического исполнения С2 по ГОСТ 12997-84;

  • до 95 % при температуре 35 °С и более низких температурах, без конденсации влаги для климатического исполнения С3 по ГОСТ 12997-84.

Устойчивость к механическим воздействиям

ЭКМ устойчивы к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) со следующими параметрами:

  • частота — (5...80) Гц;

  • амплитуда смещения для частоты ниже частоты перехода — 0,15 мм;

  • амплитуда ускорения для частоты выше частоты перехода — 19,6 м/с2.

Предел допускаемой дополнительной погрешности ЭКМ во время воздействия вибрации не превышает предела допускаемой основной погрешности.

ЭКМ прочны к воздействию ударной тряски с числом ударов в минуту 80, средним квадратическим значением ускорения 98 м/с2 и продолжительностью воздействия 1 ч.

ЭКМ устойчивы и прочны к воздействию синусоидальной вибрации в диапазоне частот от 1 до 100 Гц при амплитуде виброускорения 20 м/с2.

ЭКМ не имеют конструктивных элементов и узлов с резонансными частотами от 5 до 25 Гц.

ЭКМ устойчивы и прочны к воздействию механических ударов одиночного действия с пиковым ударным ускорением 20 м/с2, длительностью ударного импульса от 2 до 20 мс и общим количеством ударов 30.

ЭКМ устойчивы и прочны к воздействию механических ударов многократного действия с пиковым ударным ускорением 30 м/с2, с предпочтительной длительностью действия ударного ускорения 10 мс (допускаемая длительность — от 2 до 20 мс) и количеством ударов в каждом направлении 20).

ЭКМ-1005А относятся к I категории сейсмостойкости по НП-031-01 и к группе Б исполнения 3 по РД 25 818-87.

ЭКМ-1005А являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности 8 баллов по шкале MSК-64 над нулевой отметкой свыше 40 м в соответствии с ГОСТ 25804.3-83.

Степень защиты от воздействия пыли и воды

ЭКМ по защищенности от воздействия окружающей среды в соответствии с:

  • ГОСТ 15150-69 выполнены в коррозионно-стойком исполнении Т III;

  • ГОСТ 14254-96 имеют степень защиты от попадания внутрь преобразователей пыли и влаги, приведенную в таблице ниже.

Код вариантов электрического присоединения и степень защиты от попадания внутрь пыли и влаги:

Код при заказе

Варианты электрического присоединения

Степень защиты от пыли и влаги

Вариант исполнения

Цепь питания

Цепи сигнализации

PGK

Вилка GSSNA 300

Кабельный ввод VG М20-K68 (М20х1,5) (пластик)
Диаметр кабеля 6...12 мм

IP65

ЭКМ-1005
ЭКМ-1005Ex
ЭКМ-1005A

PGM

Кабельный ввод VG М20-MS68 (М20х1,5) (металл)
Диаметр кабеля 6...12 мм

GSP*

Вилка GSP 3 M20

СК

Сальниковый ввод кабельный
Диаметр кабеля 6...10 мм

ЭКМ-1005Exd

CT(G 1/2")

Сальниковый ввод трубный (G 1/2")
Диаметр кабеля 6...10,5 мм

CT(G 3/4")

Сальниковый ввод трубный (G 3/4")
Диаметр кабеля 6...10,5 мм

* — базовое исполнение.


Заказать ЭКМ-1005 Электроконтактный манометр

  Тел.(4812)386407, 386663, 387597. Факс(4812)385745
E-mail: mail@teploizmerenie.ru
