Внешний эталонный модуль давления ПДЭ-010(Ex), ПДЭ-010И
ПДЭ-010(Ex) |

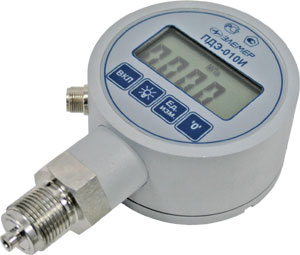

ПДЭ-010И |
|
|
ПДЭ-010 предназначены для измерения и непрерывного
преобразования значений абсолютного и избыточного давления жидкостей и газов, а
также разрежения газов в цифровой выходной сигнал. ПДЭ-010 является эталонным
средством измерения давления.
ПДЭ-010 могут использоваться:
-
В составе калибраторов давления при регулировке,
калибровке и поверке измерительных преобразователей давления и манометров в
условиях эксплуатации;
-
В составе автоматизированных поверочных и измерительных
лабораторных установок;
-
В качестве высокоточного средства измерений давления для
работы в системах автоматического контроля, регулирования и управления
технологическими процессами в различных областях промышленности.
Преобразователи ПДЭ-010 по классификации ГОСТ 25804.1
относятся:
-
По характеру применения к категории Б — аппаратура
непрерывного применения;
-
По числу уровней качества функционирования к виду I —
аппаратура, имеющая два уровня качества функционирования — номинальный и
отказ.
В соответствии с ГОСТ 14254 степень защиты от проникновения
твердах тел, пыли и воды внутрь корпусов преобразователей:
-
ПДЭ-010 — IP20;
-
ПДЭ-010Ex — IP54.
Принцип действия ПДЭ-010
Измеряемое давление через штуцер подается на измерительную
мембрану чувствительного элемента первичного преобразователя и вызывает ее
деформацию. В качестве чувствительного элемента используется пластина
поликристаллического кремния с мембраной, на которую нанесены полупроводниковые
тензорезисторы. Деформация мембраны приводит к изменению сопротивления
тензорезисторов, соединенных по мостовой схеме. Выходной электрический сигнал
напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает на
электронное устройство преобразователя для усиления и преобразования в цифровой
код значения измеряемого давления. Для обеспечения заданной высокой точности
измерений применяется температурная компенсация сигнала чувствительного элемента
и параметров измерительных цепей; тем самым минимизируется влияние температуры
окружающей среды.
В энергонезависимой памяти (ППЗУ) преобразователя хранятся
калибровочные коэффициенты, предназначенные для вычисления значения давления
микропроцессором электронного устройства. Также в энергонезависимой памяти
хранится информация, необходимая для настройки преобразователя (установки числа
измерений для усреднения значений, параметры градуировки по эталонному средству
измерения давления).
Преобразователи ПДЭ-010 могут быть подключены к
последовательному порту персонального компьютера (ПК) по интерфейсу RS-232 для
обработки и индикации показаний измеряемых значений давления, настройки
(конфигурирования) преобразователей; также ПДЭ могут быть подключены к вторичной
измерительной аппаратуре, принимающей цифровой сигнал по специальному протоколу,
аналогичному протоколу Modbus ASCII.
Материалы ПДЭ-010
Модель |
Материал |
мембраны |
штуцера |
150, 160, 170, 180, 190, 350 |
титановый сплав ВТ-9 |
12Х18Н10Т |
030, 050, 060, 130 |
нержавеющая сталь AISI 316L |
12Х18Н10Т |
Модели и метрологические характеристики
ПДЭ-010
Модель |
Вид измеряемого давления |
Диапазон измерения давления |
Поддиапазоны измерения давления |
Максимальное испытательное давление |
Пределы допускаемой основной приведенной погрешности,
%, для класса точности |
А |
В |
030 |
Абсолютное |
0...120 кПа |
0...16 кПа |
300 кПа |
±0,1 |
±0,15 |
0...25 кПа |
±0,075 |
±0,1 |
0...40 кПа |
±0,05 |
±0,075 |
0...60 кПа |
±0,03 |
±0,05 |
0...100 кПа |
±0,03 |
±0,05 |
0...120 кПа |
±0,03 |
±0,05 |
050 |
Абсолютное |
0...600 кПа |
0...60 кПа |
2 МПа |
±0,1 |
±0,15 |
0...100 кПа |
±0,075 |
±0,1 |
0...160 кПа |
±0,05 |
±0,075 |
0...250 кПа |
±0,03 |
±0,05 |
0...400 кПа |
±0,03 |
±0,05 |
0...600 кПа |
±0,03 |
±0,05 |
060 |
Абсолютное |
0...2,5 МПа |
0...0,25 МПа |
4 МПа |
±0,1 |
±0,15 |
0...0,4 МПа |
±0,075 |
±0,1 |
0...0,6 МПа |
±0,05 |
±0,075 |
0...1,0 МПа |
±0,03 |
±0,05 |
0...1,6 МПа |
±0,03 |
±0,05 |
0...2,5 МПа |
±0,03 |
±0,05 |
130 |
Избыточное |
0...100 кПа |
0...10 кПа |
300 кПа |
±0,1 |
±0,15 |
0...16 кПа |
±0,075 |
±0,1 |
0...25 кПа |
±0,05 |
±0,075 |
0...40 кПа |
±0,03 |
±0,05 |
0...60 кПа |
±0,03 |
±0,05 |
0...100 кПа |
±0,03 |
±0,05 |
150 |
Избыточное |
0...600 кПа |
0...25 кПа |
1 МПа |
±0,2 |
±0,3 |
0...40 кПа |
±0,15 |
±0,2 |
0...60 кПа |
±0,1 |
±0,15 |
0...100 кПа |
±0,075 |
±0,1 |
0...160 кПа |
±0,05 |
±0,075 |
0...250 кПа |
±0,03 |
±0,05 |
0...400 кПа |
±0,03 |
±0,05 |
0...600 кПа |
±0,03 |
±0,05 |
160 |
Избыточное |
0...2,5 МПа |
0...0,1 МПа |
4 МПа |
±0,2 |
±0,3 |
0...0,16 МПа |
±0,15 |
±0,2 |
0...0,25 МПа |
±0,1 |
±0,15 |
0...0,4 МПа |
±0,075 |
±0,1 |
0...0,6 МПа |
±0,05 |
±0,075 |
0...1,0 МПа |
±0,03 |
±0,05 |
0...1,6 МПа |
±0,03 |
±0,05 |
0...2,5 МПа |
±0,03 |
±0,05 |
170 |
Избыточное |
0...6 МПа |
0...0,25 МПа |
10 МПа |
±0,2 |
±0,3 |
0...0,4 МПа |
±0,15 |
±0,2 |
0...0,6 МПа |
±0,1 |
±0,15 |
0...1,0 МПа |
±0,075 |
±0,1 |
0...1,6 МПа |
±0,05 |
±0,075 |
0...2,5 МПа |
±0,03 |
±0,05 |
0...4,0 МПа |
±0,03 |
±0,05 |
0...6,0 МПа |
±0,03 |
±0,05 |
180 |
Избыточное |
0...16 МПа |
0...0,6 МПа |
25 МПа |
±0,2 |
±0,3 |
0...1,0 МПа |
±0,15 |
±0,2 |
0...1,6 МПа |
±0,1 |
±0,15 |
0...2,5 МПа |
±0,075 |
±0,1 |
0...4,0 МПа |
±0,05 |
±0,075 |
0...6,0 МПа |
±0,03 |
±0,05 |
0...10 МПа |
±0,03 |
±0,05 |
0...16 МПа |
±0,03 |
±0,05 |
190 |
Избыточное |
0...60 МПа |
0...2,5 МПа |
100 МПа |
±0,2 |
±0,3 |
0...4,0 МПа |
±0,15 |
±0,2 |
0...6,0 МПа |
±0,1 |
±0,15 |
0...10 МПа |
±0,075 |
±0,1 |
0...16 МПа |
±0,05 |
±0,075 |
0...25 МПа |
±0,03 |
±0,05 |
0...40 МПа |
±0,03 |
±0,05 |
0...60 МПа |
±0,03 |
±0,05 |
350 |
Избыточное-разрежение |
-100...+600 кПа |
-20...+20 кПа |
2 МПа |
±0,15 |
±0,2 |
-30...+30 кПа |
±0,1 |
±0,15 |
-50...+50 кПа |
±0,075 |
±0,1 |
-100...+60 кПа |
±0,05 |
±0,075 |
-100...+150 кПа |
±0,03 |
±0,05 |
-100...+300 кПа |
±0,03 |
±0,05 |
-100...+500 кПа |
±0,03 |
±0,05 |
0...+600 кПа |
±0,03 |
±0,05 |
Источники создания давления (помпы)
PV 210 |
ЭЛЕМЕР PV-60 |
|
|
PV 211 |
PV 411 |
|
|
ЭЛЕМЕР PV-03 |
ЭЛЕМЕР P-250 |
|
|
Модель |
Диапазон задания давления |
Конструктивные особенности |

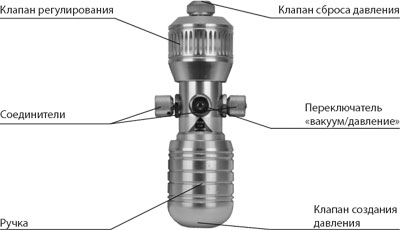

PV 210 |
–0,09...0,3 МПа (–1...3 атм) |
Среда — воздух
Регулировка шага клещей для защиты от перегрузок
Резьба — 1/4" BSP
Набор переходников
Размер — 150 х 46 мм
Вес — 0,587 кг
|

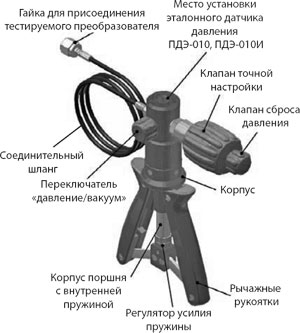

ЭЛЕМЕР PV-60 |
–0,095...6 МПа (–1...60 атм) |
|

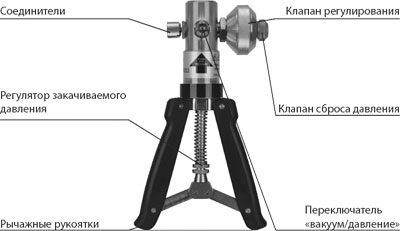

PV 211 |
–0,09...4 МПа |
Среда — воздух
Регулировка шага клещей для защиты от перегрузок
Резьба — 3/8" BSP
Набор переходников G1/2; G1/4; K1/2; K1/4; M12x1,5;
M10x1
Размер — 210 х 105 x 63 мм
Вес — 0,65 кг
|

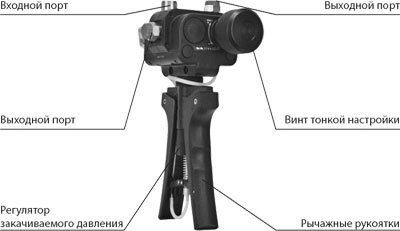

PV 411* |
Пневматический режим:
–0,095...6 МПа |
Регулировка защиты от высокого давления 3...70 МПа
Резервуар для пневмогидравлической версии
Шланг
Набор переходников G1/2; G1/4; K1/2; K1/4; M12x1,5;
M10x1
Кейс
Вес — 1 кг
|
Пневмогидравлический режим:
–0,095...70 МПа |

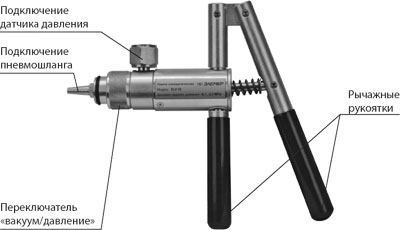

ЭЛЕМЕР PV-03 |
–0,1...0,3 МПа (–1...3 атм) |
|

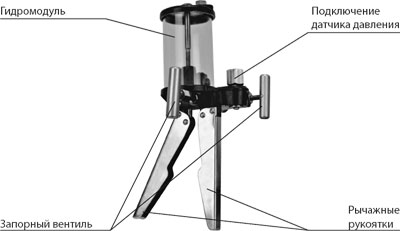

ЭЛЕМЕР P-250 |
0...25 МПа (0...250 атм) |
|
* Особенность помпы PV 411 состоит в том, что данная помпа
позволяет сделать из пневматической версии помпы пневмогидравлическую простой
установкой резервуара для жидкости. Наполнение системы жидкостью не требует
длительной прокачки помпы — достаточно лишь создать разрежение, и система сама
заполнится рабочим веществом. Одна помпа PV 411 заменяет все прочие устройства
для задания давления: от вакуумного насоса до пресса в 70 МПа. В качестве
рабочих жидкостей гидравлики рекомендуется использовать деминерализованную воду
или минеральные масла низкой вязкости.
Варианты исполнения
Варианты исполнения |
Код исполнения |
Общепромышленное |
— |
Взрывозащищенное (кроме моделей 030, 050, 060, 130) |
Ex |
Климатическое исполнение
Группа исполнения С4: -20...+60 °С.
Питание и энергопотребление
-
Питание преобразователей ПДЭ-010 осуществляется от
стабилизированного источника постоянного тока напряжением (5±0,2) В;
-
Мощность, потребляемая ПДЭ-010 — не более 0,05 Вт;
-
Питание ИКСУ-260Ex во взрывоопасной зоне осуществляется
от искробезопасной цепи встроенного блока аккумуляторов напряжением 4,8 В;
-
Питание ИКСУ-260Ex вне взрывоопасной зоны осуществляется
от сетевого блока (адаптера) питания с номинальным напряжением 7,2 В;
-
Питание ИКСУ-260 вне взрывоопасной зоны осуществляется от
сетевого блока (адаптера) питания с номинальным напряжением 12 В;
-
Зарядка блока аккумуляторов осуществляется от сетевого
адаптера вне взрывоопасной зоны;
-
Ток, потребляемый ИКСУ-260Ex в режиме работы без
подсветки — не более 200 мА;
-
Ток, потребляемый ИКСУ-260 в режиме работы без подсветки
— не более 300 мА.
Взрывозащищенность
Питание взрывозащищенных преобразователей ПДЭ-010Ex
осуществляется от выходной искробезопасной цепи калибратора-измерителя
унифицированных сигналов эталонного ИКСУ-260Ex напряжением 5 В.
В цепи питания стоит доид защиты от смены полярности.
Знак "Х", следующий за маркировкой взрывозащиты, означает,
что при эксплуатации взрывозащищенные преобразователи ПДЭ-010Ex должны
эксплуатироваться в комплекте с калибратором-измерителем унифицированных
сигналов эталонным ИКСУ-260Ex с видом взрывозащиты "искробезопасная
электрическая цепь" уровня "ia" и маркировкой взрывозащиты ExiaIICT6X.
Калибратор-измеритель унифицированных сигналов эталонный
ИКСУ-260Ex с маркировкой взрывозащиты ExiaIICT6X выполнен во взрывозащищенном
исполнении и имеет особовзрывоопасный уровень взрывозащиты, обеспечиваемый видом
взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 51330.10-99.
Указанный калибратор-измеритель допускается для применения во взрывоопасных
зонах в соответствии с требованиями главы 7.3 ПУЭ и ГОСТ Р 51330.13-99, включая
зоны класса В-1а и В-1г, где возможно образование взрывоопасных смесей,
соответствующих категории IIA и группам Т1-Т6 включительно.
Средний срок службы
Критерием предельного состояния по сроку службы
ПДЭ-010 является такое состояние преобразователя, когда стоимость ремонта
превышает 70% его стоимости.
Средняя наработка на отказ
Масса
-
ПДЭ-010 — не более 0,2 кг;
-
ИКСУ-260Ex — не более 1 кг;
-
Помпа PV 020 — не более 0,5 кг;
-
Помпа PV 210, PV 211 — не более 0,6 кг;
-
Помпа PV 411 — не более 1,2 кг.
Межповерочный интервал
1 год.
Гарантийный срок эксплуатации
1 год.
|
