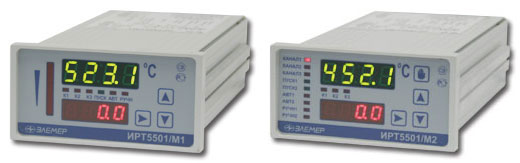

Измерители ПИД-регуляторы ИРТ 5501/М1, ИРТ 5501/М2

Назначение
1- и 2-канальные измерители ПИД-регуляторы предназначены для
измерения, контроля и регулирования температуры, давления, расхода и других
физических (неэлектрических) величин, преобразованных в электрические сигналы
силы, напряжения постоянного тока и активное сопротивление.
Приборы ИРТ 5501 используются в системах контроля и
управления технологическими параметрами в различных отраслях промышленности.
Сочетание высоких метрологических характеристик и многофункциональности
позволяют применять данные изделия на участках, требующих повышенной
эффективности, стабильности в процессе эксплуатации и надежности.
Модификации

		|
		 Модификация  |

		 Количество каналов  |

		 Количество дискретных входов  |

		 Токовый выход  |


		|
		 ИРТ 5501/М1, ИРТ 5501Ex/М1  |

		 1  |

		 4  |

		 +  |


		|
		 ИРТ 5501/М2, ИРТ 5501Ex/М2  |

		 2 (+1 виртуальный)  |

		 3  |

		 —  |


Основные характеристики
	-

ИРТ 5501 являются микропроцессорными, конфигурируемыми
	потребителем приборами, имеющими возможность регулирования технологических
	процессов по ПИД и ПДД-законам на каждом канале;

	-

В приборах реализован современный высокоэффективный
	алгоритм самонастройки параметров ПИД/ПДД-регулятора, который позволяет
	поддерживать регулируемую величину с высокой точностью при помощи
	2-позиционного (управление нагревателем и холодильником) или 3-позиционного
	регулирования (управление клапанами, заслонками, задвижками);

	-

ИРТ 5501 имеют 3 уставки и 1
	уставку регулятора, 3 выхода управления (реле или
	оптроны);

	-

ИРТ 5501(Ex)/М1 имеет 4 дискретных входа
	для дополнительного управления ПИД/ПДД-регулятором (управление мощностью,
	смена режимов ручной/автоматический, остановка регулятора); три дискретных
	входа срабатывают при подключении к ним переменного напряжения ~220 В;
	четвертый дискретный вход предназначен для подключения к выходу типа
	"открытый коллектор" или к выключателю;

	-

ИРТ 5501(Ex)/М2 имеет 3 дискретных входа
	для дополнительного управления ПИД/ПДД-регуляторами (управление мощностью,
	смена режимов ручной/автоматический, остановка регуляторов), которые
	срабатывают при подключении к ним переменного напряжения ~220 В;

	-

Свободная конфигурация дискретных входов и релейных
	выходов;

	-

Универсальные входные каналы приборов позволяют
	подключать широкий спектр датчиков и первичных преобразователей;

	-

Возможность создания потребителем нестандартных НСХ
	первичных преобразователей;

	-

Возможность конфигурирования каждого измерительного
	канала на любой тип входного сигнала;

	-

Возможность создания потребителем нестандартных НСХ
	первичных преобразователей;

	-

В ИРТ 5501(Ex)/М2 имеется возможность создания третьего
	виртуального измерительного канала, являющегося функцией одного или двух
	физических каналов (сумма, разность, среднее арифметическое);

	-

Настройка ИРТ 5501 осуществляется при помощи кнопочной
	клавиатуры, расположенной на лицевой панели прибора, или при помощи
	специального программного обеспечения при подключении прибора к ПК по
	интерфейсу RS-232L/485 (приборы имеют комбинированный интерфейс);

	-

Возможность задания нескольких участков регулирования и
	сбор данных при подключении к ПК;

	-

Возможность объединения большого количества приборов в
	многоканальную измерительную систему по интерфейсу RS-232L/485 с
	использованием ASCII-протоколов или OPC-технологии;

	-

ИРТ 5501(Ex)/М1 имеет унифицированный токовый выходной
	сигнал (0...5, 0...20, 4...20 мА) с возможностью привязки к
	ПИД/ПДД-регулятору;

	-

ИРТ 5501(Ex)/М1 имеет индикатор выходной мощности
	регулятора;

	-

Наличие встроенного источника питания постоянного тока 24
	В с током нагрузки до 22 мА на каждом канале;

	-

Гальваническая развязка входных и выходных цепей;

	-

Сохранение параметров конфигурации при отключении питания
	прибора;

	-

Прочный металлический корпус;

	-

Щитовой монтаж;

	-

Присоединение измерительных цепей и цепей сигнализации
	осуществляется через разъемные клеммные колодки под винт;

	-

Электромагнитная совместимость (ЭМС) — III-А (группа
	исполнения III по устойчивости к помехам, критерий качества функционирования
	А);

	-

Исполнительные реле каналов сигнализации обеспечивают
	коммутацию переменного тока сетевой частоты и постоянного тока:

		-

~250 В до 5 А на активную нагрузку;

		-

~250 В до 2 А на индуктивную нагрузку (cos j ≥ 0,4);

		-

=250 В до 0,1 А на активную и индуктивную нагрузку;

		-

=30 В до 2 А на активную и индуктивную нагрузку;


	-

3 выхода управления (реле и/или оптроны для управления
	оптосимисторами):


	-

Напряжение питания — ~90...249 В, (50±1) Гц;

	-

Потребляемая мощность — 12 Вт.

Метрологические характеристики

		|
		 Тип первичного преобразователя  |

		 Диапазон измерений, °C  |

		 Пределы допускаемой основной приведенной погрешности
		относительно НСХ, %, для класса точности  |


		|
		 А  |

		 В  |


		|
		 50М, 53М, 50П  |

		 -50...+200  |

		 ±(0,15+*)  |

		 ±(0,25+*)  |


		|
		 100М, 100П, Pt100  |

		 -50...+200  |

		 ±(0,1+*)  |

		 ±(0,2+*)  |


		|
		 50П, 100П, Pt100  |

		 -100...+600

		-200...+600  |


		|
		 ТЖК (J)  |

		 -50...+1100  |

		 ±(0,15+*)  |

		 ±(0,25+*)  |


		|
		 ТХК (L)  |

		 -50...+600  |


		|
		 ТХА (K)  |

		 -50...+1300  |


		|
		 ТПП (R)  |

		 0...+1700  |


		|
		 ТПП (S)  |

		 0...+1700  |


		|
		 ТПР (B)  |

		 +300...+1800  |


		|
		 ТВР (A-1)  |

		 0...+2500  |


		|
		 ТВР (A-2)  |

		 0...+1800  |


		|
		 ТВР (A-3)  |

		 0...+1800  |


		|
		 ТХКн (Е)  |

		 -50...+1100  |


		|
		 ТМКн (T)  |

		 -50...+400  |


		|
		 ТНН (N)  |

		 -50...+1300  |





		|
		 Входной сигнал  |

		 Диапазоны преобразования  |

		 Диапазон измерений для зависимости измеряемой
		величины от входного сигнала  |

		 Пределы допускаемой основной приведенной погрешности
		по измеряемой величине, %  |


		|
		 линейная  |

		 корнеизвлекающая  |


		|
		 Ток  |

		 0...5 мА  |

		 0...5 мА  |

		 0,1...5 мА  |

		 ±(0,2+*)  |


		|
		 0...20 мА  |

		 0...20 мА  |

		 0,4...20 мА  |


		|
		 4...20 мА  |

		 4...20 мА  |

		 4,32...20 мА  |


		|
		 Напряжение  |

		 0...75 мВ  |

		 0...75 мВ  |

		 1,5...75 мВ  |


		|
		 0...100 мВ  |

		 0...100 мВ  |

		 2...100 мВ  |


* — одна единица последнего разряда, выраженная в процентах
от диапазона измерений.
Варианты исполнения

		|
		 Варианты исполнения  |

		 Маркировка  |

		 Код при заказе  |


		|
		 Общепромышленное  |

		 —  |

		 —  |


		|
		 Взрывозащищенное "искробезопасная электрическая цепь"  |

		 [Exia]IIC  |

		 Ex  |


		|
		 Атомное (повышенной надежности)  |

		 —  |

		 А  |


Климатическое исполнение
Группа исполнения С4: -30...+65 °С.
Степень защиты от пыли и влаги
	-

Лицевая панель — IP54;

	-

Корпус — IP20.

Масса
Не более 0,8 кг.
Межповерочный интервал
2 года.
Гарантийный срок эксплуатации
7 лет (10 лет — для приборов в атомном исполнении).
 |
