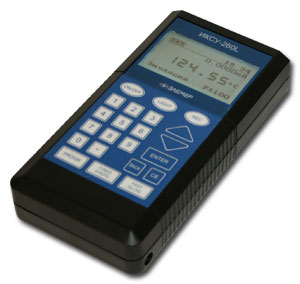

Калибраторы-измерители унифицированных сигналов ИКСУ-260L

Назначение

ИКСУ-260L предназначен для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизве-дения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ Р 8.625-2006 (ГОСТ 6651-94) и DIN N 43760 и преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов преобразователей давления эталонных ПДЭ-010.

ИКСУ-260L используется в качестве эталонного (образцового) средства измерений при поверке рабочих средств измерений, а также в качестве высокоточных рабочих средств измерений при калибровке, поверке и настройке (градуировке) рабочих средств измерений как в лабораторных и промышленных условиях, так и в полевых условиях.

ИКСУ-260L при проведении поверки (калибровки и градуировки):

• сравнивает показания эталонного и рабочего средств измерений давления;

• воспроизводит сигналы ТС, ТП, силы, напряжения постоянного тока или сопротивления постоянному току и измеряет выходной ток преобразователя с унифицированным вы-ходным сигналом;

• обеспечивает сбор, хранение, архивирование и передачу данных в ПК.

Также ИКСУ-260L входит в состав поверочного комплекса давления и стандартных сигналов ЭЛЕМЕР ПКДС-210. В составе комплекса ЭЛЕМЕР ПКДС-210 ИКСУ-260L измеряет давление, поступающее от эталонного преобразователя давления ПДЭ-010, осуществляет питание поверяемого первичного преобразователя давления и тестирование реле датчиков давления.

Основные характеристики

• ИКСУ-260L — это многофункциональный микропроцессорный прибор, режимы работы которого задаются как при помощи клавиатуры, расположенной на лицевой панели прибора, так и при помощи программного обеспечения (ПО*), установленного на персональном компьютере (ПК);

• Связь с ПК осуществляется по интерфейсу RS-232;

• В состав ПО входят две программы:

  • программа калибровки ИКСУ-260L;

  • АРМ (автоматизированное рабочее место) ИКСУ-260L — программное обеспечение, позволяющее калибровать первичные преобразователи и вторичные приборы как в режиме воспроизведения, так и в режиме измерения сигналов (триал-версия "АРМ ИКСУ-260");

• С помощью ПО выполняются следующие функции:

  • конфигурирование (настройка) измерительного канала;

  • управление ИКСУ-260L;

  • сбор оперативной информации и организация ее хранения;

  • обработка и анализ полученных данных;

• ЖК-экран с подсветкой — 128 х 64 пиксела;

• Регулировка контрастности экрана;

• Звуковой сигнал при перегрузке в режиме калибровки преобразователей давления;

• Воспроизведение сигналов термопреобразователей сопротивления (ТС) различных НСХ и электрического сопротивления в диапазоне 0...320 Ом;

• 4-проводная схема измерения;

• 2 канала тестирования реле;

• Запись в архив до 2000 кадров по 32 байта. В архив записываются все измеряемые и воспроизводимые величины, режимы работы ИКСУ и последовательность действий оператора;

• Сохранение результатов и режимов работы при выключении питания;

• Электромагнитная совместимость (ЭМС) — III (II) группа, критерий качества функционирования А для радиочастотного электромагнитного поля;

• На экране дисплея ИКСУ-260L отображаются результаты воспроизведения и измерения в цифровом виде, а также сведения о режимах работы ИКСУ;

• Ручная или автоматическая компенсация температуры "холодного спая" в режимах работы с термоэлектрическими преобразователями (ТП);

• Время установления рабочего режима — не более 1 мин;

• Питание ИКСУ-260L осуществляется от:

  • четырех батареек типоразмера АА каждая напряжением 1,5 В;

  • четырех аккумуляторов типоразмера АА каждый напряжением 1,2 В;

  • сетевого блока питания (адаптера) с номинальным напряжением 12 В;

• Зарядка блока аккумуляторов осуществляется от сетевого блока питания (адаптера);

• Потребляемый ток в режиме работы без подсветки и без нагрузки встроенного стабилизатора напряжения (для питания первичных преобразователей с унифицированным выходным сигналом 4...20 мА) — не более 300 мА.

* — ПО поставляется по отдельному заказу; ПО тестировалось под следующими операционными системами: Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows XP.

Режимы работы ИКСУ

• Измерение — в данном режиме пользователь имеет возможность проводить высокоточные измерения сигналов от:

  • термоэлектрических преобразователей (ТП) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя;

  • термопреобразователей сопротивления (ТС) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя;

  • источника напряжения (мВ);

  • источника постоянного тока (мА);

  • сопротивления постоянному току (Ом);

• Эмуляция — данный режим предназначен для генерации ИКСУ выходного сигнала с последующей передачей его на вход поверяемого измерительного прибора с целью проверки точности проводимых им измерений от источников различного типа. Использование ИКСУ в этом режиме может быть полезно при организации демонстрационных макетов и стендов, а также для проверки корректности работы систем управления без подключения к реальному объекту. Пользователь имеет возможность выбирать тип генерируемого выходного сигнала в виде:

  • термоэлектрического преобразователя (ТП);

  • термопреобразователя сопротивления (ТС);

  • источника постоянного напряжения (мВ);

  • источника постоянного тока (мА);

  • сопротивления постоянному току (Ом);

• Симуляция — данный режим предназначен для проверки точности работы измерительных преобразователей и других аналогичных приборов. Выходной сигнал от ИКСУ подается на вход испытуемого прибора, на его выходе в результате генерируется унифицированный токовый сигнал, который поступает на измерительный вход ИКСУ, преобразуется далее в физическую величину по заданному пользователем линейному закону, и результат выводится на дисплей. В режиме симуляции ИКСУ генерирует выходной сигнал, имитирующий:

  • термоэлектрический преобразователь (ТП);

  • термопреобразователь сопротивления (ТС);

  • источник постоянного напряжения (мВ);

  • источник постоянного тока (мА);

  • сопротивление постоянному току (Ом);

• Поверка ПД — для проведения поверки датчиков давления путем сравнения его показаний с показаниями эталонного датчика давления. Результаты измерений от поверяемого и эталонного датчиков выводятся на дисплей ИКСУ. Пользователь имеет возможность произвести визуальную оценку измерений и по величине рассогласований сделать заключение о точности работы поверяемого датчика и возможности его дальнейшего использования;

• Просмотр архива — для просмотра записей, сделанных пользователем в режимах измерения, эмуляции, симуляции и поверки ПД;

• Настройка — конфигурирование (настройка) прибора.

Соединительные кабели, входящие в комплект поставки

• №1 и №2 с маркировочными бирками "КИ260K" и "КИ260L" — для подключения к ИКСУ ТП типа ТХА и ТХК соответственно при работе в режиме измерения температуры, а также для связи с устройствами в режиме воспроизведения сиг-налов от указанных типов ТП. В разъеме PLT168-PG кабелей для подсоединения ТП расположен компенсатор температуры холодного спая Pt100;

• №3 с маркировочной биркой "КИ260R1" — для связи ИКСУ с ТС по трехпроводной схеме подключения при работе в режиме измерения температуры и сопротивления постоянному току;

• №4 с маркировочной биркой "КИ260R2" — для связи ИКСУ с устройствами по четырехпроводной, трехпроводной и двухпроводной схеме подключения в режиме воспроизведения сигналов от ТС и сопротивления постоянному току;

• №5 с маркировочной биркой "КИ260U" — для связи ИКСУ с первичными преобразователями или устройствами при работе в режиме измерений напряжения постоянного тока, а также воспроизведения сигналов напряжения постоянного тока;

• №6 с маркировочной биркой "КИ260I2" — для связи ИКСУ с устройствами при работе в режимах измерения и воспроизведения сигналов в виде силы постоянного тока с внутренним блоком питания 24 В;

• №7 с маркировочной биркой "КИ260I1" — для связи ИКСУ с устройствами при работе в режимах измерения и воспроизведения сигналов в виде силы постоянного тока с внешним блоком питания 24 В;

• №8 с маркировочной биркой "КТ" — для связи ИКСУ с устройствами при тестировании реле в режимах симуляции и поверки ПД;

• №9 с маркировочной биркой "МИГР-03" — для связи ИКСУ с ПК и при работе в режиме поверки ПД.

Варианты исполнения

ИКСУ-260L выпускается только в общепромышленном исполнении.

Климатическое исполнение

Группа исполнения С4 по ГОСТ 12997-84: –20...+50 °С.

Степень защиты от пыли и влаги

IP42 по ГОСТ 14254-96.

Масса

Не более 0,6 кг.

Межповерочный интервал

1 год.

Гарантийный срок эксплуатации

1 год.
