Термопреобразователи
ТХА-0196
ТХА-0196С
ТХА-0196-01
Измеряемые среды
Расплавы алюминия и другие расплавы, не разрушающие материал защитной арматуры.
Диапазон измерения:
0...+1000°С (t ном.=+800°С).
0...+1200°С (t ном.=+900°С). для ТХА-0196-01
Номинальные статические характеристики
К (по ГОСТ Р8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
±3.25°С,от 0 до 300°С;±0.01 t(*), от 300 до 1000°С.
t(*) - значение измеряемой температуры
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм.=t ном.), - не менее 500 ч.
| Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой инерции, с, не более
|
Длина монтажной части L (длина l), мм
|
Масса, кг |

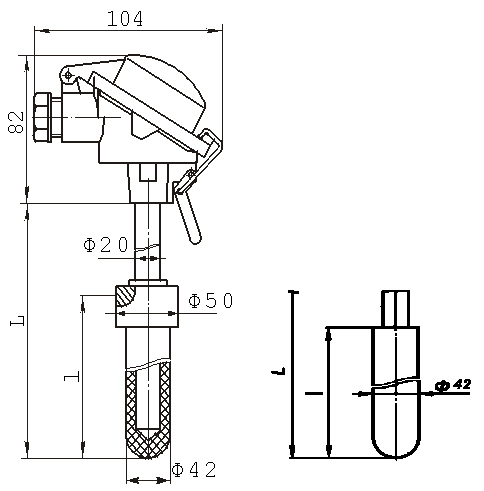

| ТХА-0196 |
Защитная арматура - без штуцера, материал - сталь
15Х25Т 20 мм, погру жаемая часть -боросилицированный графит БСГ-30 42
мм, материал головки - алюминиевый сплав. Термоэлектроды 3.2 мм. Рабочий
спай изолирован. Условное давление измеряемой среды Ру=6.3 МПа
|
500 |
800 (380, 500), 1000 (500, 740), 1250 (740,1100),
1600 (1100,1460), 2000(1460,1600), 2500 (1460, 1600,1820), 3150 (1600,
1820) |
2.4-9.2 |

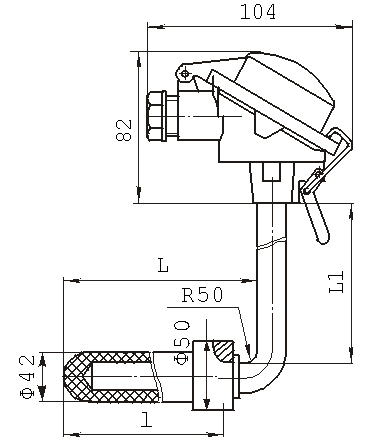

| ТХА-0196С |
Защитная арматура - без штуцера, изогнутая под
углом 90 градусов, материал - сталь 15Х25Т 20 мм,погружаемая часть -
боросилицированный графит БСГ-30 42 мм, материал головки - алюминиевый
сплав. Термоэлектроды 1.2 мм. Рабочий спай изолирован. Условное давление
измеряемой среды Ру=6.3 МПа |
500 |
500 (380, L1=400), 1000 (740, L1=800), 1600
(1100, 1460, L1=1250) |
2.4-7.6 |

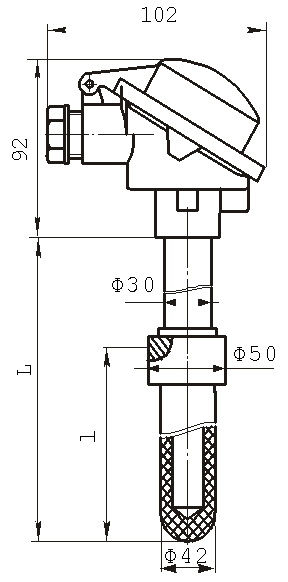

| ТХА-0196-01 |
Защитная арматура - без штуцера, материал - сталь
12Х18Н10Т 30 мм, погружаемая часть -боросилицированный графит БСГ-30 42
мм с внутренним чехлом МКРЦ, материал головки - алюминиевый сплав.
Термоэлектроды 3.2 мм. Рабочий спай изолирован. |
500 |
1250, 1600, 2000(Для всех l=1100) |
4.8-6.9 |
|
