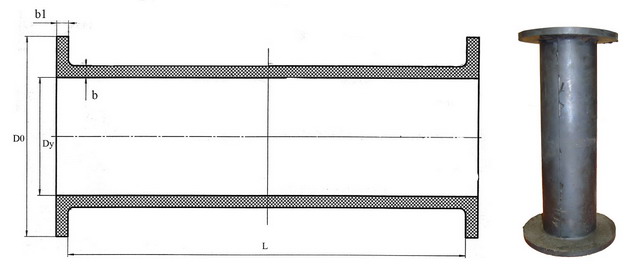

Патрубки к шланговым задвижкам 33а5р, 33а905р, 33а605р
Патрубки к шланговым задвижкам 33а5р, 33а905р, 33а605р
|
Dy, мм |
D0, мм |
L, мм |
b, мм |
b1, мм |
Масса, кг |
|
50 |
110 |
220 |
7 |
7 |
0,7 |
|
80 |
150 |
298 |
9 |
9 |
1,9 |
|
100 |
170 |
335 |
10 |
10 |
2,8 |
|
150 |
225 |
462 |
12 |
12 |
5,0 |
|
200 |
280 |
584 |
13 |
13 |
8,0 |
Изготовление и поставка по ТУ 3711-007-94587313-2006

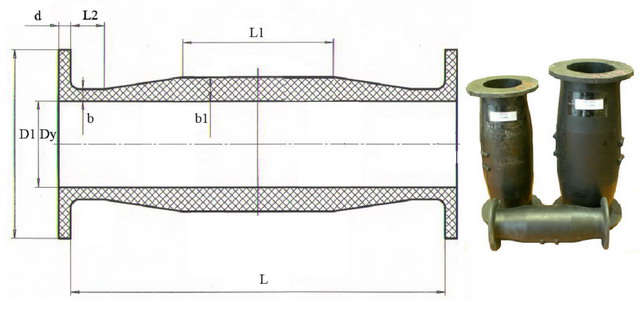

Патрубки к шланговым задвижкам 33а17р, 33а903р, 33а603р
|
Dy, мм |
D1, мм |
L, мм |
L1, мм |
L2, мм |
b, мм |
b1, мм |
d, мм |
Масса, кг |
|
50 |
110 |
220 |
88 |
20 |
7 |
14 |
7 |
0,9 |
|
80 |
150 |
298 |
111 |
20 |
9 |
18 |
9 |
2,1 |
|
100 |
170 |
335 |
120 |
25 |
10 |
20 |
10 |
3,4 |
|
150 |
225 |
462 |
166 |
25 |
12 |
24 |
12 |
8,0 |
|
200 |
280 |
584 |
130 |
25 |
13 |
26 |
13 |
12,7 |
Изготовление и поставка по ТУ 3711-009-39420669-2006
Таблица рабочих сред и материалов
|
Рабочая среда |
Марка резины |
Диаметр, Ду, мм |
Температура рабочей среды, tоС |
|
Слабые растворы кислот и щелочей (до20%), жидкий
комбикорм, кроме уксусной и азотной кислот. |
Эластомер на основе СКИ
Исп 00 |
50 - 200 |
От 0 до 70 |
|
Серная кислота до 24%, двуокись титана – до 300 г/л;
агрессивная абразивная пульпа РН от 1,2 до 11,0, крупность частиц
твердых включений до 3 мм, в том числе цемент; концентрация щелочей и
минеральных кислот (азотной и фтористоводородной кислоты) до 20%;
щелочные и абразивные пульпы с содержанием окиси натрия и калия – до
300 г/л. |
Эластомер
на основе СКЭПТ
Исп 01 |
От 0 до 110 |
|
Серная кислота до 20%, азотная кислота до 5%, соляная
кислота до 15%, гидроокись натрия или калия до 20 г/л. |
Эластомер на основе СКИ
Исп 02 |
От 0 до 60 |
|
Минеральные масла, нефтепродукты, слабые растворы
кислот и щелочей (до 20%), кроме уксусной и азотной кислот. |
Эластомер на основе СКН
Исп 03 |
От 0 до 90 |
|
Слабые растворы кислот и щелочей (до 20%), вода,
воздух жидкий комбикорм, кроме уксусной и азотной кислот. |
Эластомер на основе НК
Исп 04 |
От 0 до 70 |
|
Минеральные масла, нефтепродукты, слабые растворы
кислот и щелочей (до20%), кроме уксусной и азотной кислот. |
Эластомер на основе СКН
Исп 05 |
От 0 до 120 |
|
Слабые растворы кислот и щелочей (до 20%), жидкий
комбикорм, кроме уксусной и азотной кислот. |
Эластомер на основе СКИ
Исп 06 |
От 0 до 70 |
|
Среды только для патрубков задвижек АКС 98007: |
|
Растворы кислот и щелочей до 20% |
Эластомер кислостойкий (КС) |
50 - 200 |
От 0 до 100 |
|
Минеральные масла и нефтепродукты. |
Эластомер НБС |
От 0 до 150 |
|
Абразивные агрессивные пульпы, твердые взвешенные
частицы, цемент |
Эластомер ИС |
От 0 до 120 |
|
