Задвижка шланговая полнопроходная 33а905р (АКС 98007) с электроприводом

Применяется для: нефтепродуктов, растворов кислот и щелочей, агрессивной абразивной пульпы с крупностью частиц твердых включений до 3-х мм, цемента, комбикорма, жидкие среды для систем водоснабжения, канализации и сточных вод. Таблица применяемости патрубков из эластомеров различных марок на рабочих средах приведена ниже

Материал основных деталей: алюминиевый сплав АЛ2, сталь 20Х13, 14Х17Н2;
Присоединение к трубопроводу: фланцевое по ГОСТ 12820-80 или ГОСТ 12821-80 на Ру10, присоединительные размеры фланцев по ГОСТ 12815-80 исп.1;
Установочное положение клапана на трубопроводе: любое;
Уплотнение в затворе: патрубок из эластомеров различных марок;
Направление подачи рабочей среды: любое
Герметичность в затворе: по классу А ГОСТ 9544-05
Управление задвижкой:

- с использованием электропривода.

Тип и характеристика арматуры

Условное обозначение чертежей	Таблица фигура, т/ф	Условный проход, DN, мм	Давление рабочее, PN, МПа (кгс/см²)	Температура рабочей среды, t, ºС	Материал основных деталей
АКС98007-20	33а905р	50 – 200	1,0 (10)	70	АЛ2 20Х13 14Х17Н2
-21	33а905р1			110
-22	33а905р2			60
-23	33а905р3			90
-24	33а905р4			50
-25	33а905р5			120
-26	33а905р6			70
-27	33а905р7		1,6 (16)	100
-28	33а905р8			150
-29	33а905р9			120

Задвижка шланговая полнопроходная 33а905р (АКС 98007) с электроприводом

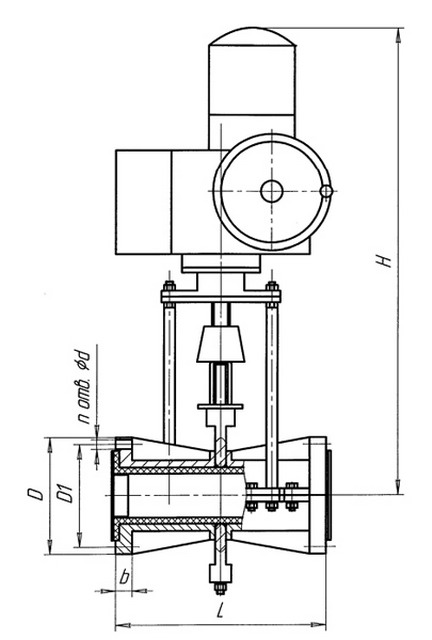

DN, мм	L, мм	Н, мм	D, мм	D1, мм	b, мм	n, мм	d, мм	Масса, кг, не более
50	230	730	160	125	172	4	18	30
80	310	880	195	160	222	4	18	38
100	350	918	215	180	256	8	18	45
150	480	1292	280	240	366	8	22	90
200	600	1237	335	295	460	8	22	170

Изготовление по ТУ 3742-007-94587313-2006

Таблица рабочих сред по исполнениям шланговых задвижек АКС 98007

Исполнения:	Рабочие среды:
00 10 20	Слабые растворы кислот и щелочей до 20%, кроме уксусной и азотной кислот. Жидкий комбикорм.
01 11 21	Серная кислота - от 10 до 24%. Двуокись титана – от 50 до 300 г/л. Агрессивная, абразивная пульпа – РН от 1 до 11; крупность частиц твердых включений до 3 мм, концентрация щелочей и минеральных кислот, кроме азотной и фтористоводородной кислот, в растворе – до 30%. Агрессивно-щелочные и абразивные пульпы с содержанием окиси натрия или калия – до 300 г/л. Твердые взвешенные частицы (сода, нефелин, боксит, известняк, сульфат, красный шлам, алюмосиликаты натрия и калия, гидроокись алюминия, спек, кварц, алунит) размером - до 2 мм, содержание – до 1000 г/л
02 12 22	Серная кислота – до 20%. Соляная кислота – до 15%. Азотная кислота – до 5%. Гидроокись натрия или калия – до 20%.
03 13 23	Слабые растворы кислот и щелочей – до 20%. Минеральные масла и нефтепродукты.
04 14 24	Слабые растворы кислот и щелочей до 20%, кроме уксусной и азотной кислот.
05 15 25	Слабые растворы кислот и щелочей – до 20%. Минеральные масла и нефтепродукты.
07 17 27	Растворы кислот и щелочей до 20%
08 18 28	Минеральные масла и нефтепродукты.
09 19 29	Абразивные агрессивные пульпы, твердые взвешенные частицы, цемент

Заказать 33а905р (АКС 98007) Задвижка шланговая полнопроходная
