33а5р (АКС 98007) Задвижка шланговая полнопроходная / Фильтры и запорная арматура / Каталог продукции

Задвижка шланговая полнопроходная 33а5р (АКС 98007) PN 1,0 МПа

Применяется для: нефтепродуктов, растворов кислот и щелочей, агрессивной абразивной пульпы с крупностью частиц твердых включений до 3-х мм, цемента, комбикорма, жидкие среды для систем водоснабжения, канализации и сточных вод. Таблица применяемости патрубков из эластомеров различных марок на рабочих средах приведена  ниже

  • Материал основных деталей: алюминиевый сплав АЛ2, сталь 20Х13, 14Х17Н2;

  • Присоединение к трубопроводу: фланцевое по ГОСТ 12820-80 или ГОСТ 12821-80 на Ру10, присоединительные размеры фланцев по ГОСТ 12815-80 исп.1;

  • Установочное положение клапана на трубопроводе: любое;

  • Уплотнение в затворе: патрубок из эластомеров различных марок;

  • Направление подачи рабочей среды: любое

  • Герметичность в затворе: по классу А ГОСТ 9544-05

  • Управление задвижкой:

-  ручное,

Условия эксплуатации: В закрытых помещениях, в том числе не отапливаемых, или под навесом в районах с умеренным климатом. Температура окружающей среды от -30 до +40 °С, влажность при температуре 20оС – не более 80%;

           Конструкция задвижки прямоточная  полнопроходная  по всей  длине патрубка, отсутствие застойных зон значительно повышает надежность и долговечность задвижки

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Температура рабочей среды, t, ºС

Материал

основных

деталей

АКС98007

33а5р

50 – 200

1,0 (10)

70

АЛ2

20Х13 14Х17Н2

-01

33а5р1

110

-02

33а5р2

60

-03

33а5р3

90

-04

33а5р4

50

-05

33а5р5

120

-06

33а5р6

70

-07

33а5р7

1,6 (16)

100

-08

33а5р8

150

-09

33а5р9

120

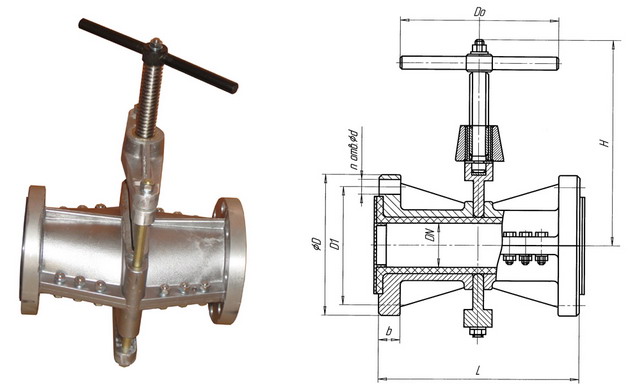

Чертежи и размеры:

Задвижка шланговая полнопроходная 33а5р (АКС 98007) PN 1,0 МПа

DN, мм

L, мм

Н, мм

D, мм

D1, мм

b, мм

n, мм

d, мм

Масса, кг,

не более

50

230

338

160

125

172

4

18

6,8

80

310

438

195

160

222

4

18

13

100

350

546

215

180

256

8

18

19,3

150

480

774

280

240

366

8

22

45

200

600

887

335

295

460

8

22

65

Изготовление по ТУ 3742-007-94587313-2006

Таблица рабочих сред по исполнениям шланговых задвижек АКС 98007

Исполнения:

Рабочие среды:

00

10

20

Слабые растворы кислот и щелочей до 20%, кроме уксусной и азотной кислот. Жидкий комбикорм.

01

11

21

Серная кислота - от 10 до 24%.

Двуокись титана – от 50 до 300 г/л.

Агрессивная, абразивная пульпа – РН от 1 до 11; крупность частиц твердых включений до 3 мм, концентрация щелочей и минеральных кислот, кроме азотной и фтористоводородной кислот, в растворе – до 30%.

Агрессивно-щелочные и абразивные пульпы с содержанием окиси натрия или калия – до 300 г/л.

Твердые взвешенные частицы (сода, нефелин, боксит, известняк, сульфат, красный шлам, алюмосиликаты натрия и калия, гидроокись алюминия, спек, кварц, алунит) размером - до 2 мм, содержание –  до 1000 г/л

02

12

22

Серная кислота – до 20%.

Соляная кислота – до 15%.

Азотная кислота – до 5%.

Гидроокись натрия или калия – до 20%.

03

13

23

Слабые растворы кислот и щелочей – до 20%.

Минеральные масла и нефтепродукты.

04

14

24

Слабые растворы кислот и щелочей до 20%, кроме уксусной и азотной кислот.

05

15

25

Слабые растворы кислот и щелочей – до 20%.

Минеральные масла и нефтепродукты.

07

17

27

Растворы кислот и щелочей до 20%

08

18

28

Минеральные масла и нефтепродукты.

09

19

29

Абразивные агрессивные пульпы, твердые взвешенные частицы, цемент
