Клапан отсечный сальниковый с пневмоприводом НО или НЗ 22нж618п (АКС 96004)
PN 1,6 МПа
Клапан отсечный сальниковый с пневмоприводом НО или НЗ
22нж618п (АКС 96004) PN 1,6 МПа
АКС 96004 – НО АКС 96004 -
НЗ
Время срабатывания – до 12 секунд
-
Применяется на: жидкие и газообразные среды, по отношению к которым
материалы коррозионностойки.
-
Присоединение к трубопроводу:
фланцевое с уплотнительными поверхностями и присоединительными размерами по
ГОСТ 12815- 80 исп. 9, ряд 2 (исп 22нж618п, 22нж618п2),
фланцевое с ответными фланцами (исп 22нж618п1, 22нж618п3).
Ответные фланцы по ГОСТ 12821- 80 с уплотнительными поверхностями и
присоединительными размерами по ГОСТ 12815-80 исп. 8, ряд 2;
рекомендуемое - приводом вверх;
При установке клапанов на вертикальном трубопроводе необходимо
предусмотреть дополнительное крепление пневмопривода.
-
Уплотнение в затворе: металл-фторопласт;
-
Направление подачи рабочей среды: под золотник.
-
Герметичность в затворе: по классу А ГОСТ 9544-05, герметичность по
отношению к внешней среде обеспечивается прокладочными соединениями и
сальниковым уплотнением.
-
Управление клапаном: дистанционное. Управляющее давление воздуха
0,63МПа. Пневмопривод снабжен ручным дублером.
Тип привода – нормально открытый (НО) и нормально закрытый (НЗ);
Клапаны могут быть снабжены выключателями, сигнализирующими открытое и закрытое
положение клапана, распределителем и соединительной коробкой.
Условия эксплуатации: Температура окружающей среды (воздух) от -40°С до +45°С,
влажность при температуре 20оС – не более 80%;
ПАРАМЕТРЫ ПРИМЕНЕНИЯ:
Давление рабочей среды 1,6 МПа. (16 кгс/см2)
Температура рабочей среды: до +150 °С.
Тип и характеристика арматуры
Условное
обозначение
чертежей |
Таблица фигура, т/ф |
Тип привода |
Условный проход, DN, мм |
Давление
рабочее, PN, МПа
(кгс/см²) |
Направление подачи
рабочей среды |
Материал
основных
деталей |
АКС96004 |
22нж618п |
НО |
25-150 |
1,6 (16) |
Под
золотник |
12Х18Н9ТЛ 12Х18Н9Т 08Х18Н10Т |
-01 |
22нж618п1 |
-02 |
22нж618п2 |
НЗ |
25-150 |
На золотник |
-03 |
22нж618п3 |

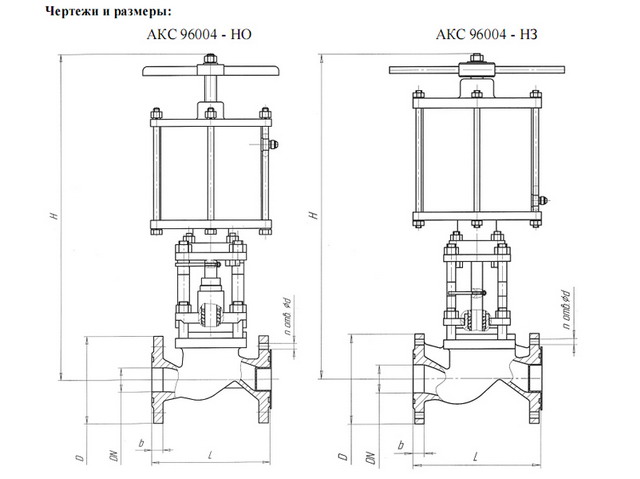

Чертежи и размеры:
DN, мм |
L, мм |
Н, мм |
D, мм |
D1, мм |
b, мм |
n, мм |
d, мм |
Масса с А, кг,
не более |
Масса с Б, кг,
не более |
15 |
130 |
540 |
95 |
65 |
12 |
4 |
14 |
21 |
23,2 |
20 |
150 |
610 |
105 |
75 |
14 |
4 |
14 |
23,6 |
26,6 |
25 |
160 |
610 |
115 |
85 |
14 |
4 |
14 |
24,5 |
27,5 |
32 |
180 |
610 |
135 |
100 |
16 |
4 |
14 |
24,7 |
29 |
40 |
200 |
900 |
145 |
110 |
16 |
4 |
18 |
48,2 |
53,2 |
50 |
230 |
900 |
160 |
125 |
17 |
4 |
18 |
50 |
55 |
80 |
310 |
900 |
195 |
160 |
19 |
4 |
18 |
90 |
100 |
100 |
350 |
930 |
215 |
180 |
19 |
8 |
18 |
137 |
150 |
150 |
480 |
990 |
280 |
240 |
21 |
8 |
22 |
147 |
170,5 |
Примечание:
А – присоединение фланцевое
Б - присоединение фланцевое, с ответными фланцами
Изготовление по ТУ 3742-003-94587313-2006
|
