22нж617п (АКС 96003) Клапан отсечной сильфонный с пневмоприводом НЗ / Фильтры и запорная арматура / Каталог продукции

Клапан отсечной сильфонный с пневмоприводом НЗ 22нж617п (АКС 96003) PN 1,6 МПа

Клапан отсечной сильфонный с пневмоприводом НЗ

22нж617п (АКС 96003) PN 1,6 МПа


Время срабатывания – до 12 секунд

  • Применяется на : химических, нефтеперерабатывающих и других производствах и объектах, связанных с обращением или хранением взрывопожароопасных и токсичных веществ и смесей, в том числе отравляющих веществ.

  • Присоединение к трубопроводу:

под приварку (исп 22нж617п2),

фланцевое с уплотнительными поверхностями и присоединительными размерами  по ГОСТ 12815- 80 исп. 9, ряд 2 ( исп 22нж617п, 22нж617п3),

фланцевое с ответными фланцами (исп 22нж617п1, 22нж617п4).

Ответные фланцы по ГОСТ 12821- 80 или ГОСТ 12820 -80 с уплотнительными поверхностями и  присоединительными  размерами по ГОСТ 12815-80 исп. 8, ряд 2;

  • Установочное положение клапана на трубопроводе: любое, рекомендуемое - приводом вверх. При установке клапанов на вертикальном трубопроводе необходимо предусмотреть  дополнительное   крепление пневмопривода.

  • Уплотнение в затворе: металл – фторопласт

  • Направление подачи рабочей среды: на и под золотник.

  • Герметичность в затворе: по классу А ГОСТ 9544-05, герметичность по отношению к внешней среде обеспечивается прокладочными соединениями, сильфоном  и  дублирующим  сальником.

  • Управление клапаном: дистанционное.  Давление управляющего воздуха пневмопривода 0,63МПа. Пневмопривод снабжен  ручным дублером.

           Тип привода – нормально закрытый (НЗ);

Клапаны снабжены выключателями ВВ3-05, сигнализирующими открытое и закрытое положение клапана,  распределителем РДВ-2А-13 (24В)  и соединительной коробкой КСВ 5-7-4. Уровень взрывозащиты 1ЕхisllST6

Условия эксплуатации: Температура окружающей среды (воздух): от -45°С до +45 °С, влажность при температуре 20оС – не более 80%;

ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Номинальное давление PN: 1,6 МПа (16 кгс/см2)

Давление рабочей среды:

под золотник  1,0 МПа (10  кгс/см2),  0,63 МПа (6,3 кгс/см2),

0,1 МПа (1,0 кгс/см2) , 0,25 МПа (2,5 кгс/см2)

(см. таблицу);

на золотник 1,6 МПа (16 кгс/см2)

Температура рабочей среды: до +150 °С.

На изделие получен патент № 73432

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PР, МПа

(кгс/см²)

Направление подачи

рабочей среды

Материал

основных

деталей

АКС96003

22нж617п

10-50

1,0 (10)

Под

золотник

12Х18Н9ТЛ, 12Х18Н9Т, 08Х18Н10Т

-01

22нж617п1

65, 80

0,63 (6,3)

-02

22нж617п2

100-125

0,25 (2,5)

150

0,1 (1,0)

-03

22нж617п3

10-150

1,6 (16)

На золотник

-04

22нж617п4

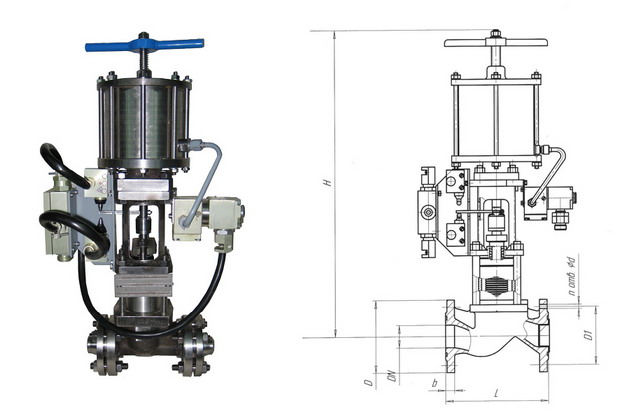

Чертежи и размеры:

Клапан отсечной сильфонный с пневмоприводом НЗ 22нж617п (АКС 96003) PN 1,6 МПа

DN, мм

L, мм

Н, мм

D, мм

D1, мм

b, мм

n, мм

d, мм

Масса с А, кг,

не более

Масса с Б, кг,

не более

Масса с В, кг,

не более

10

120

510

90

60

12

4

14

20,8

22,8

19,6

15

130

540

95

65

12

4

14

21

23,2

19,6

20

150

610

105

75

14

4

14

23,6

26,6

21,7

25

160

610

115

85

14

4

14

24,5

27,5

23

32

180

610

135

100

16

4

14

24,7

29

25

40

200

900

145

110

16

4

18

48,2

53,2

43,2

50

230

900

160

125

17

4

18

50

55

45

65

290

900

180

145

19

4

18

65,5

69

61,5

80

310

1090

195

160

19

4

18

90

100

84,5

100

350

1090

215

180

19

8

18

105

118

97

125

400

1100

245

210

19

8

18

119

135,5

108,5

150

480

1110

280

240

21

8

22

145

168,5

123

Примечание:

А – присоединение фланцевое

Б - присоединение фланцевое, с ответными фланцами

В – с патрубками под приварку.

Изготовление по ТУ 3742-002-94587313-2006
