Клапан отсечной сильфонный с пневмоприводом НО 22нж616п (АКС 96002) PN 1,6 МПа

Клапан отсечной сильфонный с пневмоприводом НО

22нж616п (АКС 96002) PN 1,6 МПа

Время срабатывания – до 12 секунд

  • Применяется на : химических, нефтеперерабатывающих и других  производствах и объектах, связанных с обращением или хранением взрывопожароопасных и токсичных веществ и смесей, в том числе отравляющих веществ.

  • Присоединение к трубопроводу:

под приварку (исп 22нж616п2),

фланцевое с уплотнительными поверхностями и присоединительными размерами  по ГОСТ 12815-80 исп. 9, ряд 2 (22нж616п),

фланцевое с ответными фланцами (22нж616п1).

Ответные фланцы по ГОСТ 12821-80 или ГОСТ 12820-80 с уплотнительными поверхностями и  присоединительными  размерами по ГОСТ 12815-80 исп. 8, ряд 2;

  • Установочное положение клапана на трубопроводе: любое;

     рекомендуемое - приводом вверх;

     При установке клапанов на вертикальном трубопроводе необходимо предусмотреть  дополнительное крепление пневмопривода.

  • Уплотнение в затворе: металл -фторопласт;

  • Направление подачи рабочей среды: под золотник.

  • Герметичность в затворе: по классу А ГОСТ 9544-05, герметичность по отношению к внешней среде обеспечивается прокладочными соединениями, сильфоном и  дублирующим  сальником.

  • Управление клапаном: дистанционное.  Давление управляющего воздуха пневмопривода 0,63МПа. Пневмопривод снабжен  ручным дублером.

           Тип привода – нормально открытый (НО);

Клапаны снабжены выключателями ВВ3-05, сигнализирующими открытое и закрытое положение клапана,  распределителем РДВ-2А-13 (24В)  и соединительной коробкой КСВ 5-7-4. Уровень взрывозащиты 1ЕхisllST6

Условия эксплуатации: Температура окружающей среды (воздух): от -40°С до +45°С, влажность при температуре 20оС – не более 80%;

ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Давление рабочей среды : 1,6 МПа. (16 кгс/см2)

Температура рабочей среды: до +150 °С.

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Направление подачи

рабочей среды

Материал

основных

деталей

АКС96002

22нж616п

15 - 100

1,6 (16)

Под

золотник

12Х18Н9ТЛ 12Х18Н9Т

08Х18Н10Т

-01

22нж616п1

-02

22нж616п2

  Чертежи и размеры:

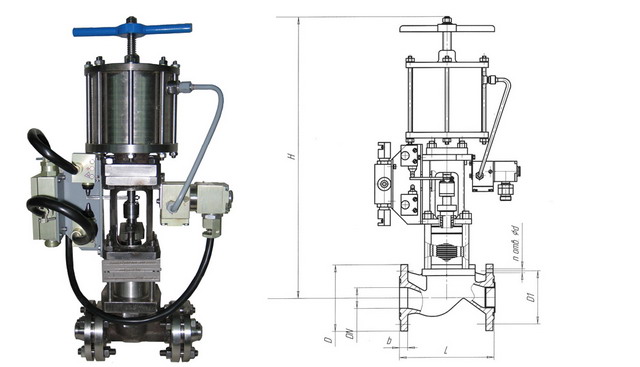

Клапан отсечной сильфонный с пневмоприводом НО 22нж616п (АКС 96002) PN 1,6 МПа

DN, мм

L, мм

Н, мм

D, мм

b, мм

n, мм

d, мм

Масса с А, кг,

не более

Масса с Б, кг,

не более

Масса с В, кг,

не более

15

130

540

95

12

4

14

21

23,2

19,6

20

150

610

105

14

4

14

23,6

26,6

21,7

25

160

610

115

14

4

14

24,5

27,5

23

32

180

610

135

16

4

14

24,7

29

25

40

200

900

145

16

4

18

48,2

53,2

43,2

50

230

900

160

17

4

18

50

55

45

80

310

1090

195

19

4

18

90

100

84,5

100

350

1090

215

19

8

18

105

118

97

Примечание:

А – присоединение фланцевое

Б - присоединение фланцевое, с ответными фланцами

В – с патрубками под приварку.

Изготовление по ТУ 3742-003-94587313-2006
