Клапан обратный подъемный 16с10п, 16нж10п (АКС 41002) PN 1,6 МПа
Клапан обратный подъемный
16с10п, 16нж10п (АКС 41002) PN 1,6 МПа
-
Рабочая среда: жидкие и газообразные среды, по отношению к которым
материалы коррозионностойки.
-
Присоединение к трубопроводу:
фланцевое (исп. 16с10п, 16нж10п, 16нж10п2, 16с10нж, 16нж10нж, 16нж10нж2),
с ответными фланцами (исп. 16с10п1, 16нж10п1, 16нж10п3, 16с10нж1, 16нж10нж1,
16нж10нж3).
Присоединительные размеры и уплотнительные поверхности фланцев по ГОСТ
12815-80 исп.1(по требованию возможно изготовление фланцев ГОСТ 12815-80
исп.3,5,9).
Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами и
уплотнительными поверхностями фланцев по ГОСТ 12815-80 исп.1(исп.2;исп.4;
исп.8).
-
Уплотнение в затворе: металл-фторопласт, металл-металл
-
Управление клапаном: потоком рабочей среды;
-
Условия эксплуатации: Температура окружающей среды (воздух) для
исполнений: из ст. 12Х18Н9Т, 10Х17Н13М3Т: от -40оС до +45оС, из ст. 20:
-30оС до +40оС, относительная влажность при температуре 20оС – не более 80%;
ПАРАМЕТРЫ ПРИМЕНЕНИЯ:
Давление рабочей среды 1,6 МПа. (16 кгс/см2)
Температура рабочей среды: металл-фторопласт до +200оС
металл-металл до +350 оС
Тип и характеристика арматуры
|
Условное
обозначение
чертежей |
Таблица фигура, т/ф |
Условный проход, DN, мм |
Давление
рабочее, PN, МПа
(кгс/см²) |
Температура рабочей среды, t, ºС |
Материал
основных
деталей |
|
АКС41002 |
16с10п |
25 - 150 |
1,6 (16) |
до 200 |
Сталь 20 |
|
-01 |
16с10п1 |
|
-02 |
16нж10п |
12Х18Н9Т |
|
-03 |
16нж10п1 |
|
-04 |
16нж10п2 |
10Х17Н13М3Т |
|
-05 |
16нж10п3 |
|
-06 |
16с10нж |
до 350 |
Сталь 20 |
|
-07 |
16с10нж1 |
|
-08 |
16нж10нж |
12Х18Н9Т |
|
-09 |
16нж10нж1 |
|
-10 |
16нж10нж2 |
10Х17Н13М3Т |
|
-11 |
16нж10нж3 |

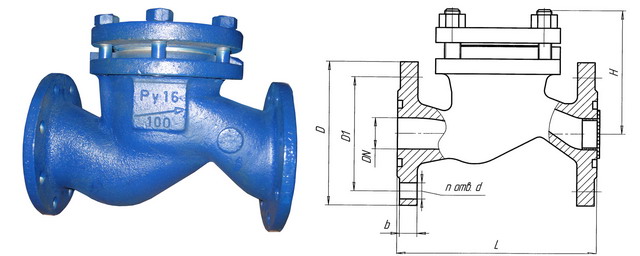

Чертежи и размеры:
|
DN, мм |
L, мм |
Н, мм |
D, мм |
D1, мм |
n, мм |
d, мм |
b, мм |
Масса с А, кг,
не более |
Масса с Б, кг,
не более |
|
25 |
160 |
110 |
115 |
85 |
4 |
14 |
14 |
7 |
10 |
|
32 |
180 |
110 |
135 |
100 |
4 |
18 |
16 |
8,5 |
13 |
|
40 |
200 |
110 |
145 |
110 |
4 |
18 |
16 |
11 |
16 |
|
50 |
230 |
110 |
160 |
125 |
4 |
18 |
17 |
12,6 |
18,6 |
|
65 |
290 |
130 |
180 |
145 |
4 |
18 |
17 |
20 |
28 |
|
80 |
310 |
140 |
195 |
160 |
4 |
18 |
17 |
28 |
38 |
|
100 |
350 |
190 |
215 |
180 |
8 |
18 |
17 |
35,5 |
48 |
|
150 |
480 |
215 |
280 |
240 |
8 |
22 |
21 |
78 |
99 |
Примечание:
А – присоединение фланцевое
Б - присоединение фланцевое, с ответными фланцами
Изготовление по ТУ 3742-006-94587313-2006
|
