Клапан запорный сильфонный 15нж84п, 15нж84нж (АКС 26544) PN 4,0 МПа
Клапан запорный сильфонный
15нж84п, 15нж84нж (АКС 26544) PN 4,0 МПа
-
Рабочая среда: жидкие и газообразные среды, по отношению к которым
материалы коррозионностойки.
-
Присоединение к трубопроводу:
под приварку (исп.15нж84п, 15нж84нж),
штуцерно–торцевое (исп.15нж84п1, 15нж84нж1),
штуцерно-торцевое с ответными деталями (исп.15нж84п2, 15нж84нж2);
-
Установочное положение клапана на трубопроводе: любое, удобное для
эксплуатации.
-
Уплотнение в затворе: металл-металл, металл-фторопласт
-
Направление подачи рабочей среды: на и под золотник.
-
Герметичность в затворе по классу А ГОСТ 9544-05.
-
Управление клапаном: ручное.
Условия эксплуатации: Температура окружающей среды (воздух): от -40оС до
+45оС, влажность при температуре 20оС –
не более 80%;
ПАРАМЕТРЫ ПРИМЕНЕНИЯ:
Давление рабочей среды: до 4,0 МПа (40 кгс/см2)
Температура рабочей среды:
для уплотнения металл-металл до +350оС
для уплотнения металл-фторопласт до +200оС
Тип и характеристика арматуры
|
Условное
обозначение
чертежей |
Таблица фигура, т/ф |
Условный проход, DN, мм |
Давление
рабочее, PN, МПа
(кгс/см²) |
Температура рабочей среды, t, ºС |
Материал
основных
деталей |
Присоеди-
нение к
трубо-
проводу |
Способ управления.
Крутящий момент Мкр, Нм (кгсм) |
Масса, кг,
не более |
|
АКС26544-006 |
15нж84п |
6 |
4,0 (40) |
До 200 |
08Х18Н10Т |
А |
Ручное
15 (1,5) |
0,7 |
|
-1 |
15нж84п1 |
Б |
0,8 |
|
-2 |
15нж84п2 |
В |
0,95 |
|
АКС26544-010 |
15нж84нж |
10 |
4,0 (40) |
До 350 |
А |
Ручное
15 (1,5) |
0,7 |
|
-1 |
15нж84нж1 |
Б |
0,8 |
|
-2 |
15нж84нж2 |
В |
0,95 |
Примечание:
А - под приварку
Б - штуцерно-торцевое
В - штуцерно-торцевое с ответными деталями;
|

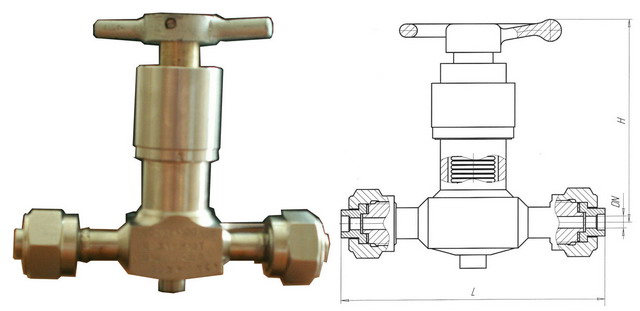

DN, мм |
L, мм |
Н, мм |
|
Под приварку |
Штуцерно-торцевое |
Штуцерно-торцевое с ответными деталями |
|
6 |
80 |
104 |
126 |
97 |
|
10 |
80 |
104 |
126 |
97 |
Изготовление по ТУ 3742-008-94587313-2006
|
