Клапаны запорные сильфонные с дублирующим сальником 15нж66п, 15с66п (АКС
26104) PN 4,0 МПа
Клапаны запорные сильфонные с дублирующим сальником
15нж66п, 15с66п (АКС 26104) PN 4,0 МПа
-
Рабочая среда: жидкие и газообразные среды, по отношению к которым
материалы коррозионностойки.
-
Присоединение к трубопроводу:
фланцевое (исп 15с66п, 15нж66п, 15нж66п2),
в комплекте с ответными фланцами (исп 15с66п1, 15нж66п1, 15нж66п3).
Присоединительные размеры и уплотнительные поверхности фланцев по ГОСТ 12815-80
исп.9 ряд 2.Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами и
уплотнительными поверхностями фланцев по ГОСТ 12815-80 исп.8 ряд2
-
Установочное положение клапана на трубопроводе: любое;
-
Уплотнение в затворе: металл-фторопласт;
-
Направление подачи рабочей среды: под золотник.
-
Герметичность в затворе: по классу А ГОСТ 9544-05.
-
Управление клапаном: ручное, с электроприводом
-
Условия эксплуатации: окружающая среда – воздух, температура от -40оС до
+45оС для клапанов из коррозионностойких сталей и от -30оС до +40оС для
клапанов из углеродистой стали, относительная влажность при температуре 20оС
– не более 80%;
ПАРАМЕТРЫ ПРИМЕНЕНИЯ:
Давление рабочей среды - 4,0 МПа (40 кгс/см2)
Температура рабочей среды: до +200 °С
Тип и характеристика арматуры
|
Условное
обозначение
чертежей |
Таблица фигура, т/ф |
Условный
проход, DN, мм |
Давление
рабочее, PN, МПа
(кгс/см²) |
Температура рабочей среды, t, ºС |
Материал
основных
деталей |
|
АКС26104 |
15с66п |
10-150 |
4,0 (40) |
200 |
Сталь 20 |
|
-01 |
15с66п1 |
Сталь 20Л |
|
-02 |
15нж66п |
12Х18Н9Т |
|
-03 |
15нж66п1 |
12Х18Н9ТЛ |
|
-04 |
15нж66п2 |
10Х17Н13М3Т |
|
-05 |
15нж66п3 |
10Х17Н13М3ТЛ |
|

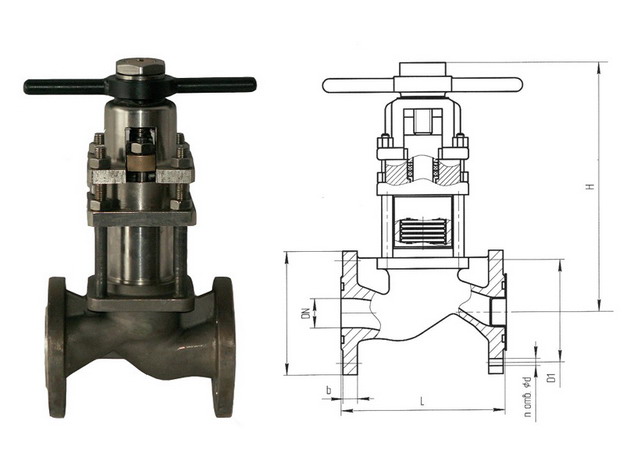

DN, мм |
L, мм |
Н, мм |
D, мм |
D1, мм |
n, мм |
d, мм |
b, мм |
Масса с А, кг,
не более |
Масса с Б, кг,
не более |
|
10 |
130 |
160 |
90 |
60 |
4 |
14 |
14 |
4,7 |
6,8 |
|
15 |
130 |
160 |
95 |
65 |
4 |
18 |
14 |
4,9 |
7,2 |
|
20 |
150 |
160 |
105 |
75 |
4 |
18 |
14 |
5,8 |
8,5 |
|
25 |
160 |
275 |
115 |
85 |
4 |
18 |
14 |
11,5 |
14,8 |
|
32 |
180 |
275 |
135 |
100 |
4 |
18 |
16 |
13,5 |
18,8 |
|
40 |
200 |
300 |
145 |
110 |
4 |
18 |
16 |
17,7 |
23,7 |
|
50 |
230 |
300 |
160 |
125 |
4 |
18 |
17 |
19,5 |
26,7 |
|
65 |
290 |
385 |
180 |
145 |
4 |
18 |
17 |
41 |
52 |
|
80 |
310 |
500 |
195 |
160 |
8 |
18 |
17 |
60 |
71,1 |
|
100 |
350 |
500 |
215 |
180 |
8 |
22 |
17 |
75 |
97 |
|
150 |
480 |
500 |
280 |
240 |
8 |
26 |
21 |
105 |
132 |
Примечание:
А – присоединение фланцевое
Б - присоединение фланцевое, с ответными фланцами
Изготовление по ТУ 3742-004-94587313-2006
|
