Клапаны запорные сильфонные с дублирующим сальником 15нж60п, 15с60п (АКС 26103) PN 1,6 МПа

Клапаны запорные сильфонные с дублирующим сальником

15нж60п, 15с60п (АКС 26103) PN 1,6 МПа


  • Рабочая среда: жидкие и газообразные среды, по отношению к которым материалы коррозионностойки.

  • Присоединение к трубопроводу:

фланцевое (исп 15с60п, 15нж60п, 15нж60п2),

в комплекте с ответными фланцами (исп 15с60п1, 15нж60п1,  15нж60п3) .

Присоединительные размеры и уплотнительные поверхности фланцев по ГОСТ 12815-80  исп.9,ряд2.  Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами и уплотнительными  поверхностями фланцев по ГОСТ 12815-80 исп.8,ряд2.

  • Установочное положение клапана на трубопроводе: любое

  • Уплотнение в затворе: металл-фторопласт;

  • Направление подачи рабочей среды: под золотник.

  • Герметичность в затворе: по классу А ГОСТ  9544-05.

  • Управление клапаном: ручное, с электроприводом

  • Условия эксплуатации: Температура окружающей среды (воздух) для исполнений: из ст. 12Х18Н9Т, 10Х17Н13М3Т: от -40оС до +45оС, из ст. 20: -30оС до +40оС, относительная влажность при температуре 20оС – не более 80%;

ПАРАМЕТРЫ ПРИМЕНЕНИЯ:

Давление рабочей среды - 1,6 МПа (16 кгс/см2)

Температура  рабочей среды: до +200 °С

Тип и характеристика арматуры

Условное

обозначение

чертежей

Таблица фигура, т/ф

Условный проход, DN, мм

Давление

рабочее, PN, МПа

(кгс/см²)

Температура рабочей среды, t, ºС

Материал

основных

деталей

АКС26103

15с60п

10-150

1,6 (16)

200

Сталь 20

-01

15с60п1

Сталь 20Л

-02

15нж60п

12Х18Н9Т

-03

15нж60п1

12Х18Н9ТЛ

-04

15нж60п2

10Х17Н13М3Т

-05

15нж60п3

10Х17Н13М3ТЛ

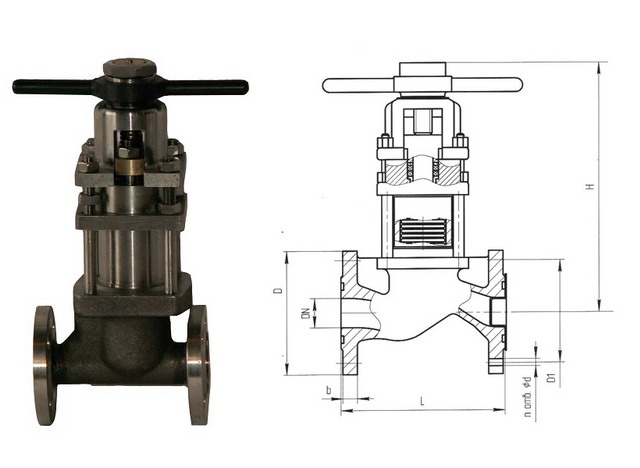

 Чертежи и размеры:

Клапаны запорные сильфонные с дублирующим сальником 15нж60п, 15с60п (АКС 26103) PN 1,6 МПа

DN, мм

L, мм

Н, мм

D, мм

D1, мм

n, мм

d, мм

b, мм

Масса с А, кг,

не более

Масса с Б, кг,

не более

10

130

160

90

60

4

14

14

4,7

6,8

15

130

160

95

65

4

18

14

4,9

7,2

20

150

160

105

75

4

18

14

5,8

8,5

25

160

275

115

85

4

18

14

11,5

14,8

32

180

275

135

100

4

18

16

13,5

18,8

40

200

300

145

110

4

18

16

17,7

23,7

50

230

300

160

125

4

18

17

19,5

26,7

65

290

385

180

145

4

18

17

41

52

80

310

500

195

160

8

18

17

60

71,1

100

350

500

215

180

8

23

17

75

97

150

480

500

280

240

8

23

21

105

132

Примечание:

А – присоединение фланцевое;

Б - присоединение фланцевое, с ответными фланцами.

Изготовление по ТУ 3742-004-94587313-2006
