Термопреобразователи
ТХА-0192С, ТХА-0192С1, ТХА-0192С2
 Измеряемые
среды
Газообразные и жидкие, химически неагрессивные и агрессивные среды, не
взаимодействующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТХА-0192С -40...+1000°С (t ном.=+750°С),
для ТХА-0192С1 -40...+1000°С (t ном.=+750°С),
для ТХА-0192С2 -40...+900°С (t ном.=+750°С).
Номинальные статические характеристики
К (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
±3.25°С, от -40 до 300°С; ±0.01 t (*), от 300 до 1000°С.
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N2 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс , часов (при t изм.=t ном.), - не менее 10000 ч.
|
Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой
инерции, с, не более |

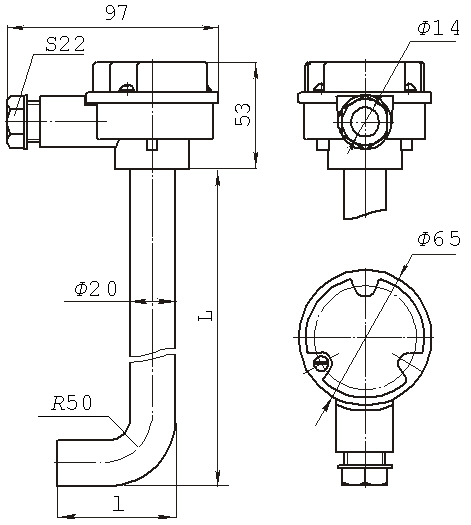

Длина монтажной части L,
(длина l), мм |
Масса, кг
|
| ТХА-0192С |
Защитная арматура - без штуцера, материал -сталь
15Х25Т, арматура изогнута под углом 90
|
180 |
400 (500), 800 (1000), 1250 (1600)
|
1.65-4.1 |
| ТХА-0192С1 |
градусов,материал головки - алюминиевый
сплав.Термоэлектроды ?1.2 мм. Рабочий спай изолирован. Условное давление
измеряемой среды Ру=0.4 МПа. То же, что ТХА-0192С, но материал защитной
арматуры - сталь 10Х23Н18. |
| ТХА-0192С2 |
То же, что ТХА-0192С, но материал защитной
арматуры - сталь 08Х20Н14С2. |
|
