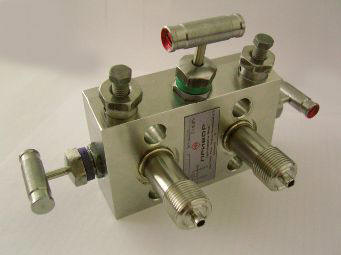

Клапанные блоки серии С
 Назначение
Клапанные блоки серии С (трех- и пятивентильные) предназначены для
монтажа датчиков разности давлений и коммутации импульсных линий в системах
автоматизации технологических процессов.
Конструктивные особенности
Подключение импульсных линий напрямую к клапанному блоку через отверстия К1/2”,
К1/4”, 1/2NPT, 1/4NPT, либо приварные штуцера с наружной резьбой М20х1,5 или
М22х1,5, либо через монтажные фланцы и комплекты монтажных частей.
Комплект поставки
|
1. Блок
клапанный |
- 1шт. |
|
2.
Паспорт |
- 1экз. |
|
3. Руководство по эксплуатации |
- 1экз. |
|
Дополнительно |
|
|
1. Комплект монтажных частей |
Трехвентильные клапанные блоки серии С с межцентровым
расстоянием 54 мм
С30 / без дренажа и без возможности подключения метрологического
оборудования
С31 / с дренажными клапанами до изолирующих вентилей
С32 / с дренажными клапанами после изолирующих
вентилей
С33 / с дренажными клапанами и возможностью
подключения метрологического оборудования
Пятивентильные клапанные блоки серии С с межцентровым
расстоянием 54 мм
С51 / с дренажными клапанами до изолирующих вентилей
С52 / с дренажными клапанами после изолирующих
вентилей
Трехвентильные клапанные блоки серии С с межцентровым
расстоянием 110 мм
С30 Р10/ без дренажа и без возможности подключения метрологического
оборудования
С31 Р10 / с дренажными клапанами до изолирующих
вентилей
С32 Р10 / с дренажными клапанами после изолирующих
вентилей
Пятивентильные клапанные блоки серии С с межцентровым
расстоянием 110 мм
В51 / с дренажными клапанами до изолирующих вентилей
В52 / с дренажными клапанами после изолирующих
вентилей
|
