Термопреобразователи ТХА/ТХК-0292, ТХА/ТХК-0292К
 Измеряемые
среды
Чистый воздух и инертные газы, за исключением серосодержащих и агрессивных
веществ, вступающих во взаимодействие с материалом чувствительного элемента.
Диапазоны измерения:
для ТХК -40...+600°С (t ном. =+450°С),
для ТХА -40...+1000°С (t ном. =+800°С).
Номинальные статические характеристики
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для К ±2.5°С,от -40 до 333°С;±0.0075 t(*), от 333 до 1000°С.
для L ±2.5°С, от -40 до 300°С; ±0.0075 t (*), от 300 до 600°С.
t (*) - значение измеряемой температуры.
По устойчивости к температуре и относительной влажности окружающего воздуха:
Устойчивость к внешним воздействиям
По устойчивости к температуре и относительной влажности окружающего воздуха: По
устойчивости к механическим воздействиям: вибропрочное группа N2 по ГОСТ 12997.
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
|

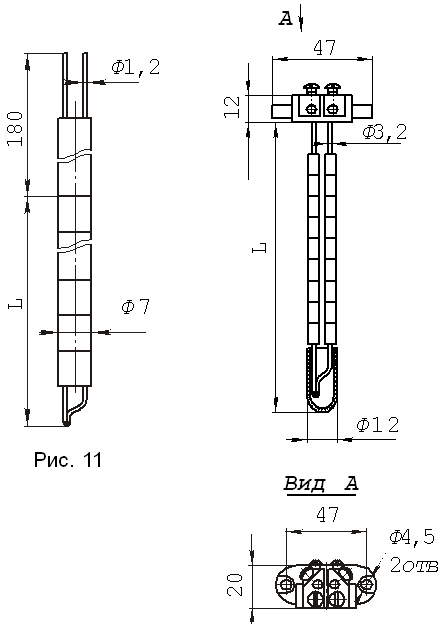

Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой
инерции, с, не более |
Длина монтажной части L, мм
|
Масса, кг
|
| ТХА/ТХК-0292 |
Бескорпусные, без головки,защитная арматура -
керамические "бусы". Термоэлектроды O1.2 мм Рабочий спай не изолирован.
Не герметичнык измеряемой среде. |
2 |
1000, 1250, 1600, 2000, 2500, 3150,
3550, 4000, 4500, 5000, 5600, 6300, 7100, 8000, 9000, 10000, 11200,
12500, 14000, 16000, 18000, 20000 |
0.095-1.76 |
| ТХА/ТХК-0292К |
То же, что ТХА/ТХК-0292, но с клеммной колодкой.
Термоэлектроды O3.2 мм. Рабочийспай изолирован от ды. |
8 |
320, 400, 500, 800, 1000, 1250,
1600, 2000, 2500, 3150 |
0.115-0.602 |
|
