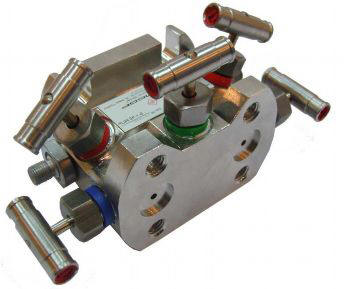

Клапанные блоки серии B
 Назначение
Клапанные блоки серии В (трех- и пятивентильные) предназначены для монтажа
датчиков разности давлений и коммутации импульсных линий в системах
автоматизации технологических процессов.
Клапанные блоки серии В (двухвентильные) предназначены для фланцевого
подключения датчиков избыточного и абсолютного давлений в системах
автоматического контроля, регулирования и управления технологическими
процессами.
Конструктивные особенности
Конструкция клапанного блока обеспечивает прямое подключение датчика к
импульсной линии без монтажных фланцев. Рабочая среда подается через отверстия с
резьбой К1/2”, К1/4”, 1/2NPT, 1/4NPT, либо приварные штуцера с наружной резьбой
М20х1,5 или М22х1,5.
Комплект поставки
|
1. Блок
клапанный |
- 1шт. |
|
2.
Паспорт |
- 1экз. |
|
3. Руководство по эксплуатации |
- 1экз. |
|
Дополнительно |
|
|
1. Комплект монтажных частей |
Двухвентильные клапанные блоки серии В
В21 / с дренажным клапаном до изолирующего вентиля
В22 / с дренажным клапаном после изолирующего вентиля
Трехвентильные клапанные блоки серии В
В30 / без дренажа и без возможности подключения
метрологического оборудования
В31 / с дренажными клапанами до изолирующих вентилей
В32 / с дренажными клапанами после изолирующих
вентилей
В33 / с дренажными клапанами и возможностью
подключения метрологического оборудования
Пятивентильные клапанные блоки серии В
В51 / с дренажными клапанами до изолирующих вентилей
В52 / с дренажными клапанами после изолирующих
вентилей
|
