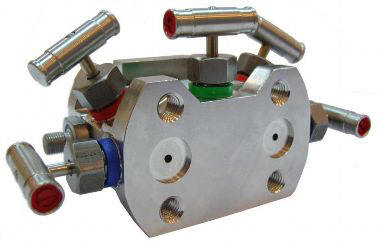

Клапанные блоки серии А
 Назначение
Клапанные блоки серии А (трех- и пятивентильные) предназначены для
монтажа датчиков разности давлений и коммутации импульсных линий в системах
автоматизации технологических процессов.
Конструктивные особенности
Традиционные клапанные блоки серии А предназначены для присоединения импульсных
линий к клапанному блоку через монтажные фланцы.
Модели клапанных блоков отличаются количеством вентилей, наличием/отсутствием
дренажных клапанов, их расположением (до или после изолирующих вентилей) и
габаритными размерами. Для трехвентильных блоков с расположением дренажных
клапанов до изолирующих вентилей и специальной конфигурацией проточной части
вероятность предклапанного объема значительно снижена.
Комплект поставки
|
1. Блок
клапанный |
- 1шт. |
|
2.
Паспорт |
- 1экз. |
|
3. Руководство по эксплуатации |
- 1экз. |
|
Дополнительно |
|
|
1. Комплект монтажных частей |
Трехвентильные клапанные блоки серии А
А30 / без дренажа и без возможности подключения
метрологического оборудования
А31 / с дренажными клапанами до изолирующих вентилей
А32 / с дренажными клапанами после изолирующих
вентилей
А33 / с дренажными клапанами и возможностью
подключения метрологического оборудования
Пятивентильные клапанные блоки серии А
А51 / с дренажными клапанами до изолирующих вентилей
А52 / с дренажными клапанами после изолирующих
вентилей
|
