Термопреобразователи ТХА/ТХК-0193-04, ТХА/ТХК-0193-04С

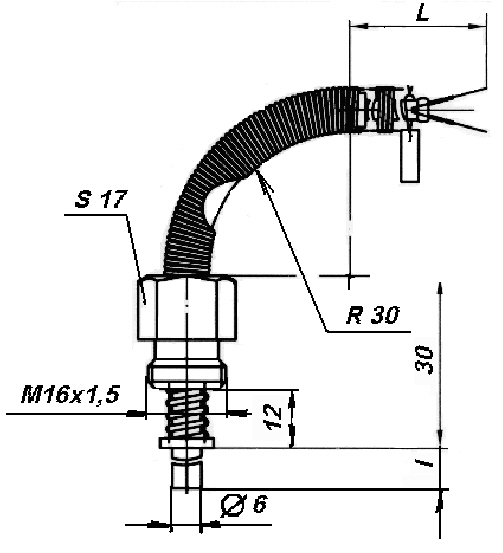

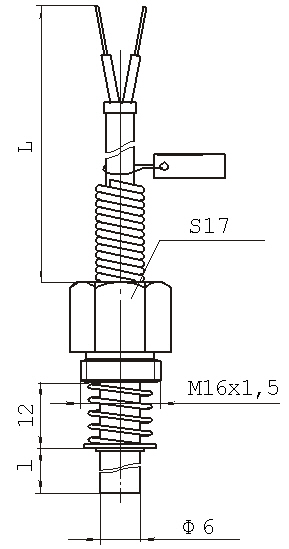

ТХА/ТХК-0193-04 ТХА/ТХК-0193-04С
Измеряемые среды

Корпуса и головки термопластавтоматов (червячных прессов для переработки пластмасс и резиновых смесей), поверхности твё рдых тел (для ТХК-0193-04).

Диапазоны измерения:
-40...+400°С (t ном.=+300°С).

Номинальные статические характеристики
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность изменения
для К ±2.5°С, от -40 до 333°С; ±0.0075 t (*), свыше 333°С.
для L ±2.5°С, от -40 до 300°С; ±0.0075 t (*), свыше 300°С
t (*) - значение измеряемой температуры.

Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N3 по ГОСТ 12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150 (для тропического исполнения).

Ресурс, часов (при t изм.=t ном.), - не менее 6000 ч.

Тип и исполнение датчиков

Конструктивные особенности

Показатель тепловой инерции, с, не более

Длина монтажной части L , мм

Масса, кг

ТХА-1193-02 Защитная арматура - со штуцером М20х1.5, материал - сталь 10Х23Н18 10 мм, с утонением арматуры в зоне измерения до 8 мм (малоинерционные), материал головки - алюминиевый сплав. Термоэлектроды 1.2 мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6.3 МПа

20

120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

0.5-1.08

ТХА-0193-04 Без головки, защитная арматура - прямая со штуцером М16х1.5 и пружиной для обеспечения надёжного контакта с измеряемой поверхностью, материал -сталь 12Х18Н10Т 6 мм. Соединяется с прибором компенсационным кабелем СФКЭ (ХА) сечением жил по 0.5 мм2 длиной 2000 мм или 6000 мм. Термоэлектроды 0.5 мм. Рабочий спай изолирован. 12

10, 32, 60, 100, 120, 160, 200, 250, 320 (для всех L=2000 или 6000)

0.15-0.22

ТХК-0193-04 То же, что ТХА-0193-04, но соединяется с прибором компенсационным кабелем СФКЭ (ХК), рабочий спай не изолирован. 5
