Термопреобразователи
ТХА/ТХК-0193, ТХА/ТХК-0193А, ТХА-0193Т, ТХА/ТХК-1393, ТХА/ТХК-1393А
ТХА/ТХК-0193-01, ТХА/ТХК-0193-01А, ТХА/ТХК-1393-01,
ТХА/ТХК-1393-01А,ТХА-0193-01Т
ТХА/ТХК-0193-02,-0193-02А, ТХА/ТХК-1393-02, ТХА/ТХК-1393-02А, ТХА-0193-02Т
Измеряемые среды
Газообразные и жидкие, химически неагрессивные и агрессивные среды, не
взаимодействующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТХК -40...+600°С (t ном.=+450°С),
для ТХА -40...+800°С (t ном.=+600°С),
для ТХА-0193А,1393А -40...+700°С (t ном.=+600°С),
для ТХА-0193Т -40...+1000°С (t ном.=+700°С).
Номинальные статические характеристики
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для К ±2.5°С, от -40 до 333°С; ±0.0075 t (*), свыше 333°С.
для L ±2.5°С, от -40 до 300°С; ±0.0075 t (*), свыше 300°С.
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N2 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс , часов (при t изм.=t ном.), - не менее 6000 ч.
|
Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой
инерции, с, не более |
Длина монтажной части L мм
|
Масса, кг
|

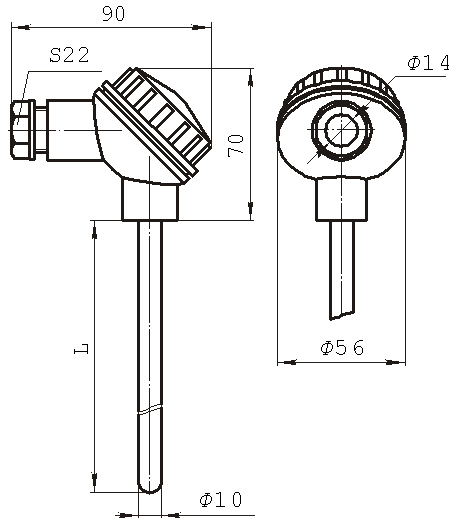

ТХА/ТХК-0193
|
Защитная арматура - без штуцера, материал -сталь
12Х18Н10Т 10 мм, материал головки -термореактивная пластмасса
АГ-4В.Термо-электроды 1.2 мм. Рабочий спай изолирован. Усл. давление
измеряемой среды Ру=0.4 МПа.
|
40 |
320, 500, 800, 1000, 1250, 1600, 2000
|
0.25-0.75 |
| ТХА/ТХК-0193А |
То же, что ТХА/ТХК-0193, но материал защитной
арматуры - сталь 08Х13. |
| ТХА-0193Т |
То же, что ТХА-0193, но для измерения высоких (до
10000С) температур - материал защитной арматуры - сталь 10Х23Н18.
|
| ТХА/ТХК-1393 |
То же, что ТХА/ТХК-0193, но термоэлектроды 0.7
мм, двойные - 2 чувствительных элемента. |
| ТХА/ТХК-1393А |
То же, что ТХА/ТХК-1393, но материал защитной
арматуры - сталь 08Х13. |

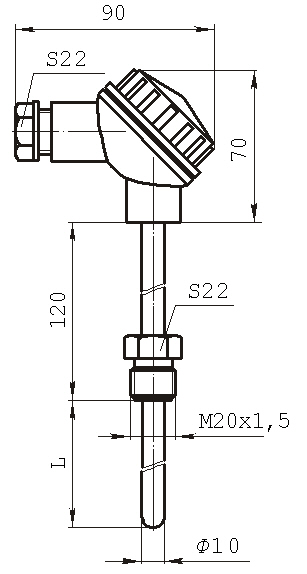

| ТХА/ТХК-0193-01 |
Защитная арматура - со штуцером М20х1.5, материал
- сталь 12Х18Н10Т 10 мм, материал головки - термореактивная пластмасса
АГ-4В. Термоэлектроды 1.2 мм. Рабочий спай изолирован. Условное давление
измеряемой среды Ру=6.3 МПа.
|
40 |
120, 160, 200, 250, 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000 |
0.27-0.93 |
| ТХА/ТХК-1393-01 |
То же, что ТХА/ТХК-0193-01, но термоэлектроды 0.7
мм, двойные - 2 чувствительных элемента. |
| ТХА/ТХК-0193-01А |
То же, что ТХА/ТХК-0193-01, но материал защитной
арматуры - сталь 08Х13. |
| ТХА/ТХК-1393-01А |
То же, что ТХА/ТХК-1393-01, но материал защитной
арматуры - сталь 08Х13. |
| ТХА-0193-01Т |
То же, что ТХА-0193-01, но для измерения высоких
(до 10000С) температур -материал защитной арматуры - сталь 10Х23Н18.
|

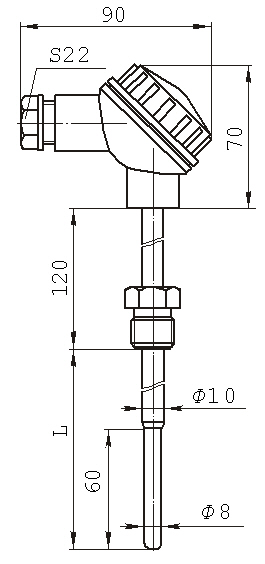

| ТХА/ТХК-0193-02 |
Защитная арматура - со штуцером М20х1.5, с
утонением арматуры в зоне измерения до 8 мм (малоинерционные), материал
- сталь 12Х18Н10Т 10 мм, материал головки -термореактивная пластмасса
АГ-4В. Термоэлектроды 1.2 мм. Рабочий спай не изолирован. Условное
давление измеряемой среды Ру=6.3 МПа.
|
8 |
120, 160, 200, 250, 320, 400, 500,
630, 800, 1000 |
0.27-0.58 |
| ТХА/ТХК-1393-02 |
То же, что ТХА/ТХК-0193-02, но термоэлектроды 0.7
мм, два чувствительных элемента, рабочий спай изолирован. |
| ТХА/ТХК-0193-02А |
То же, что ТХА/ТХК-0193-02, но материал защитной
арматуры - сталь 08Х13. |
| ТХА/ТХК-1393-02А |
То же, что ТХА/ТХК-1393-02, но материал защитной
арматуры - сталь 08Х13. |
| ТХА-0193-02Т |
То же, что ТХА-0193-02, но для измерения высоких
(до10000С) температур - материал защитной арматуры -сталь 10Х23Н18.
|
|
