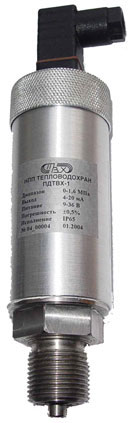

Преобразователь избыточного давления ПДТВХ-1
ПДТВХ-1-02: корпус из нержавеющей
стали, уменьшенные габаритные размеры
Номер в Государственном реестре
СИ РФ 26038-03
Cертификат соответсвия РОСС
RU.MH.02.B00154
Санитарно-эпидемиологическое
заключение 62.РЦ.03.421.П.000191.05.06
Есть Ex-исполнение
Преобразователь избыточного
давления ПДТВХ-1 предназначен для измерений
избыточного давления неагрессивных сред и
непрерывного преобразования значения измеряемого
параметра в унифицированный токовый сигнал.
Преобразователи применяются в системах
автоматического контроля, регулирования и управления
технологическими процессами.
Основные технические характеристики:
|
|
Измеряемая среда |
|
газ, жидкость, пар |
|
Верхние пределы измерений,
МПа |
|
0,25; 0,4; 0,6; 1,0; 1,6;
2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 25,0; 40,0; 60,0; 100,0 |
|
Пределы допускаемой
основной погрешности, % |
|
±0,2%;
±0,25%; ±0,4%; ±0,5% |
|
Диапазон температур
измеряемой среды, 0С |
|
от минус 45 до плюс 110 |
|
Диапазон изменения выходного сигнала
постоянного тока, мА
постоянного напряжения, В |
|
4..20; 0..20; 0,5
0..5; 0..10 |
|
Электрическое питание
преобразователей, В постоянного тока |
|
9...36 |
|
Присоединение к системе |
|
М20х1,5 |
|
Температура окружающей
среды, 0С |
|
от минус 40 до плюс 80 |
|
Степень защиты |
|
IP65, IP68 |
|
Масса, г, не более |
|
200 |
|
Габаритные размеры
диаметр, мм, не более,
длина, мм, не более |
|
38
150 |
|
Подсоединение проводов
|
|
разъем по DIN 43650C |
|
Срок службы, лет, не менее |
|
12 |
|
Наработка на отказ, ч, не
менее |
|
100000 |
|
