Автоматизированная система коммерческого учета газа (АСКУГ) на базе АСКУЭ "Пульсар"

НАЗНАЧЕНИЕ

Автоматизированный коммерческий и технологический учет потребления газа и других энергоресурсов, сбор информации о текущем состоянии удаленных объектов (охранно-пожарная сигнализация, газоанализатор и др.), в том числе автоматизированный учет газа в многоквартирных домах.

СОСТАВ СИСТЕМЫ

1. счетчики газа и других энергоресурсов, внесенные в Госреестр средств измерений РФ, оснащенные импульсным телеметрическим выходом или цифровым выходом.

2. счетчики импульсов регистраторы Пульсар – для сбора показаний со  счетчиков  газа с импульсным выходом, устройства сбора и передачи данных (УСПД) Пульсар – для снятия и передачи данных с газовых корректоров и других приборов с цифровым интерфейсом.

3. вспомогательные устройства, обеспечивающие передачу цифровой информации (преобразователи, ретрансляторы, модемы, блоки питания)

4. охранно-пожарная сигнализация, газоанализатор и др.

5. оборудование центральной диспетчерской – модемный пул и персональный компьютер

ФУНКЦИИ ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ СИСТЕМЫ

·  централизованный сбор данных с узлов учета газа, электроэнергии, воды, тепла и дальнейшие коммерческие расчеты на основании этих данных;

·  контроль текущего состояния объектов (охранно-пожарная сигнализация, газоанализатор и др.);

·  выдача данных и обмен аналитической информацией с другими системами сбора данных  и программами для расчета платежей;

·  контроль вмешательства в работу узлов учета;

·  подготовка аналитической информации, отчетов, протоколов;

·  защита информации от несанкционированного доступа.

ОРГАНИЗАЦИЯ СИСТЕМЫ

Существует несколько вариантов снятия показаний с узлов учета:

1)Счетчики газа и других энергоресурсов с импульсным выходом подключаются к счетчикам импульсов-регистраторам «Пульсар». Далее через GSM-модем (либо –Ethernet, телефонный модем, радиомодем) данные о потребленных ресурсах поступают на центральный диспетчерский пункт.

2)Газовые корректоры с цифровым выходом, а также охранно-пожарная сигнализация, газоанализаторы подключаются к УСПД Пульсар. УСПД передает информацию в диспетчерский пункт по  GPRS, Ethernet – каналам связи.

3)АСКУЭ «Пульсар» может использоваться для поквартирного учета газа и других энергоресурсов в многоквартирных домах. При использовании проводной системы от квартирных счетчиков газа тянется провод к слаботочной части этажных щитков, где устанавливаются счетчики импульсов-регистраторы «Пульсар».

В случае использования беспроводной системы передачи данных прокладка кабеля не требуется. В квартире рядом со счетчиком газа устанавливается квартирный радиомодуль Пульсар. На этаже устанавливается этажный радиомодуль Пульсар, принимающий показание от квартирных модулей. Счетчики импульсов регистраторы и этажные радиомодули объединяются в сеть RS 485. Далее через GSM-модем (либо –Ethernet, телефонный модем, радиомодем) данные о потребленных ресурсах поступают на центральный диспетчерский пункт.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ




Максимальное количество приборов учета, подключаемых к системе



не имеет ограничений

Длина линий связи между счетчиками импульсов-регистраторами



не имеет ограничений (при использовании ретрансляторов)

Число выходных каналов счетчиков импульсов-регистраторов



6,10,16, 2 для квартирного радиомодуля

Длина линии связи между регистратором и счетчиком с импульсным выходом в зависимости от условий прокладки может составлять



до 1000 м

Емкость архива регистраторов "Пульсар"



почасового 1080 часов

посуточного 180 суток

помесячного 24 месяца

Интерфейс регистраторов "Пульсар"



RS485

Наработка на отказ, не менее



100000 часов

Каналы УСПД



RS485 - 2шт., RS232 - 2шт., USB - 1шт., Ethernet - 1шт., CAN - 1шт., встроенный GPRS модем - 1шт., дискретного (аналогового) ввода - 4шт., дискретного (релейного) выхода (400 В, 100 мА) - 2шт.

Средний срок службы



12 лет

Рабочая частота и мощность



433 МГц, 10 мВт

Точность хода внутренних часов регистраторов, УСПД



5 секунд/сутки

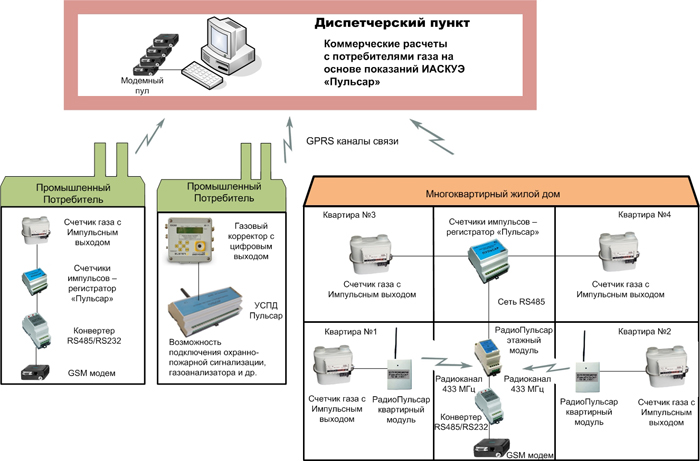

СТРУКТУРНАЯ СХЕМА АСКУЭ «ПУЛЬСАР»

Автоматизированная система коммерческого учета газа (АСКУГ) на базе АСКУЭ "Пульсар"
