Номер в Госреестре СИ РФ
26755-06,
Защищена патентом РФ №50699
Сертификат соответствия № РОСС
RU.ME67.H00324
Сертификат на программное
обеспечение № 05.000.0188
Назначение
Автоматизированный коммерческий и
технологический учет потребления холодной и горячей
воды, газа, электроэнергии, тепловой энергии.
Состав системы
1. счетчики энергоресурсов,
внесенные в Госреестр средств измерений РФ,
оснащенные импульсным телеметрическим выходом или
цифровым выходом (счетчики холодной и горячей воды,
счетчики активной и реактивной электроэнергии, в том
числе трансформаторного включения, теплосчетчики,
счетчики газа, измерительные комплексы газа).
2. счетчики импульсов -
регистраторы «Пульсар» (Госреестр № 25951-03) -
вторичные приборы, к каждому из которых подключаются
до шестнадцати первичных счетчиков с импульсным
выходом. Счетчики импульсов - регистраторы «Пульсар»
используются для накопления числоимпульсной
информации с первичных счетчиков с привязкой ее к
астрономическому времени, ведения однотарифного или
двухтарифного учета электроэнергии с использованием
однотарифных электросчетчиков, передачи данных в
цифровом формате на компьютер диспетчера (стандарт
RS485)
3. вспомогательные устройства,
обеспечивающие передачу цифровой информации от
счетчиков – регистраторов и счетчиков с цифровым
выходом на компьютер диспетчера (преобразователи,
ретрансляторы, модемы, блоки питания).
4. персональный компьютер в
качестве рабочего места диспетчера.

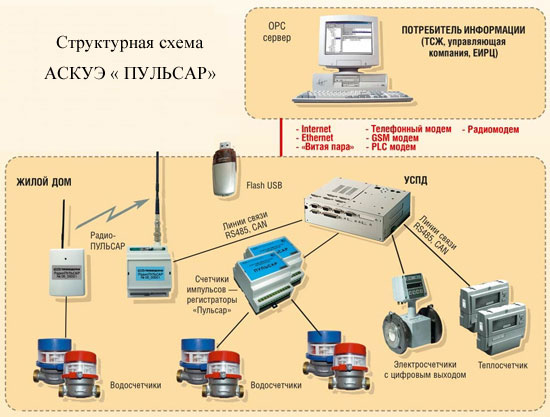

Организация системы
Счетчики энергоресурсов с
телеметрическим выходом подключаются к счетчикам
импульсов – регистраторам «Пульсар». Счетчики
импульсов – регистраторы и счетчики энергоресурсов с
цифровым выходом организуют древовидную структуру.

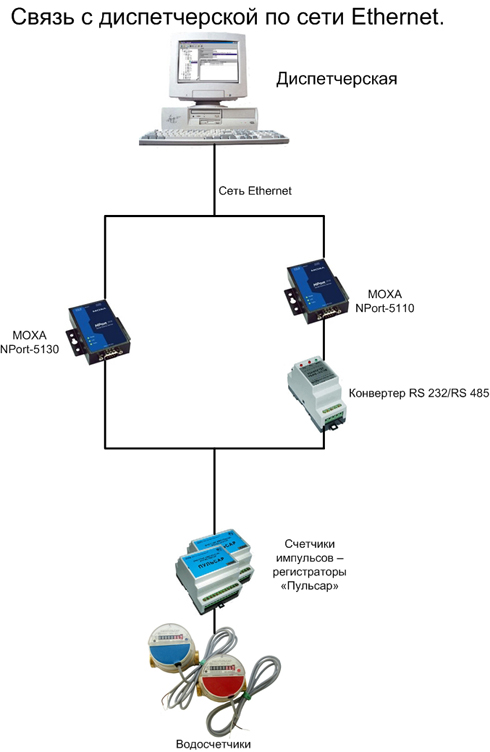

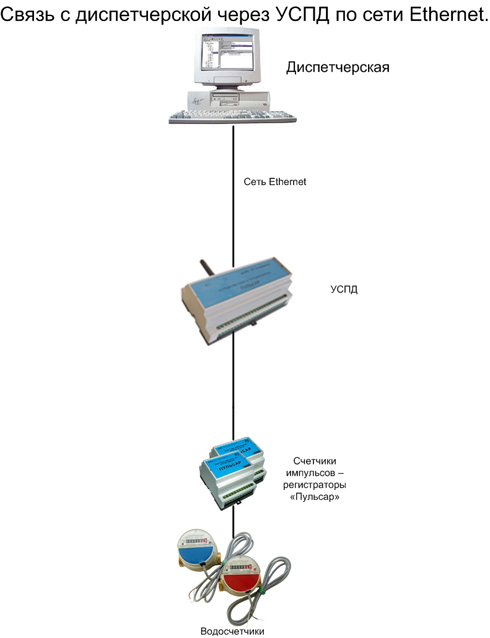

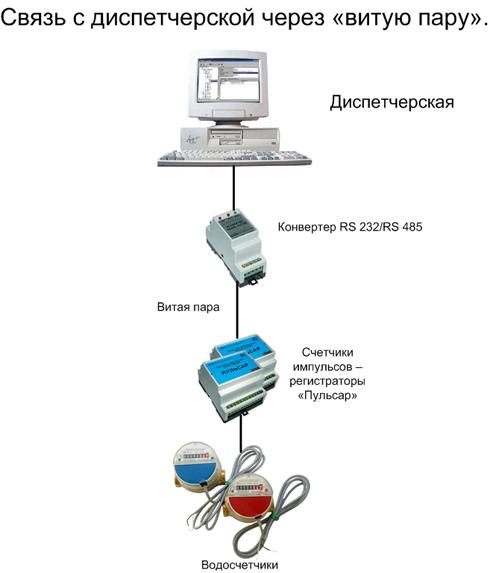

Передача измерительной информации в компьютер
осуществляется по стандарту RS485 по коммутируемым
(с использованием модема) и некоммутируемым (с
использованием преобразователя RS485/232) проводным

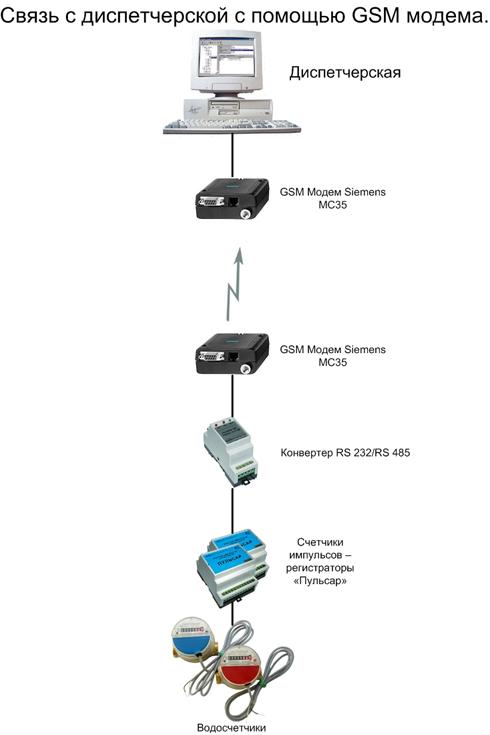

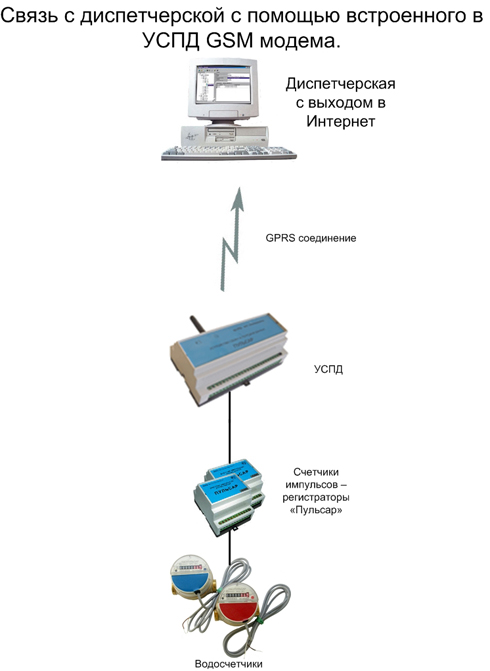

линиям связи, а также по радиоканалу с
использованием GSM модема.
В случае, если число счетчиков
импульсов – регистраторов в сети превышает 256, а
также если длина линий связи между счетчиками
импульсов – регистраторами превышает 1200 м,
применяются ретрансляторы 485/485, усиливающие
сигнал.
Функции
-

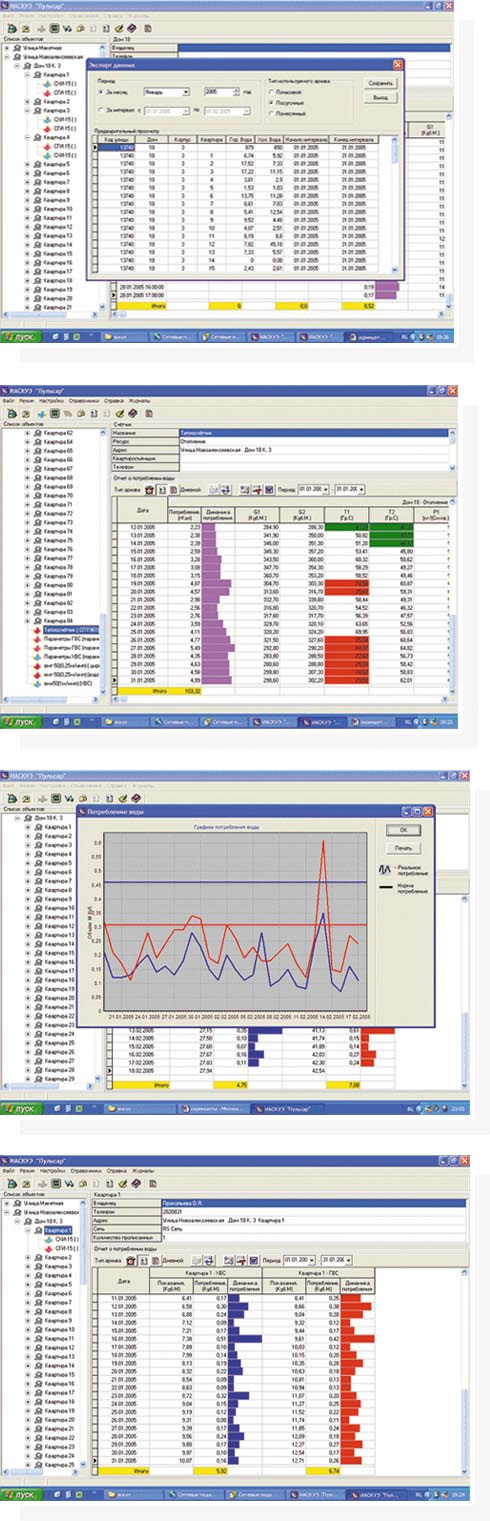

ведение базы данных потребления ресурсов на
ПК;
-
подготовка аналитической информации,
отчетов, протоколов, графиков для последующей
печати;
-
выписка счетов абонентам для оплаты
потребленных энергоресурсов;
-
информирование потребителей о состоянии
оплаты и потреблении ресурсов;
-
сведение внутриобъектового баланса
поступления и потребления энергоресурсов с целью
выявления очагов несанкционированного
потребления;
-
выдача данных и обмен аналитической
информацией между структурами ЖКХ и
Энергоснабжающими организациями;
-
корректировка внутренних часов счетчиков
импульсов- регистраторов и счетчиков
энергоресурсов с цифровым выходом.
-
многотарифный учет энергоресурсов
-
контроль линий связи со счетчиками
энергоресурсов
-
защита информации от несанкционированного
доступа
Преимущества
Доступная стоимость оборудования
и монтажа
Используется минимум
функциональных блоков и минимальная длина проводов,
что достигается путем использования параллельного
принципа подключения счетчиков импульсов –
регистраторов к общей линии.
Надежность
Вся информация о потреблении
ресурсов до ее ввода в ПК хранится в
энергонезависимой памяти счетчиков импульсов –
регистраторов. В случае отключения питания сети,
регистрация данных продолжается. Отсутствие
промежуточных блоков накопления информации между
счетчиком импульсов – регистратором и компьютером
позволяет минимизировать вероятность порчи данных и
возникновения сбоев в работе системы. Использование
аппаратных средств передачи данных по протоколу RS
485 исключает влияние наводок, помех и пр. при
передаче данных.
Удобство и простота обслуживания
Людям, настраивающим и
обслуживающим систему совсем не обязательно
специально проходить длительное обучение, иметь
соответствующее образование и т.д. Интерфейс
программной части, как и всей структуры системы,
интуитивно понятен и прост. Использование адаптера
232/485 позволяет считывать информацию в ПК (в том
числе и переносимый) прямо на месте. В случае
имеющейся свободной телефонной линии удобно
передавать информацию на удаленный компьютер через
обычный телефонный модем. В случае, если телефонная
линия отсутствует, удобно передавать информацию
через GSM-модем. Оперативный контроль за работой
главной функциональной ячейки системы – счетчика
импульсов – регистратора, возможен на месте по
показаниям встроенного ЖКИ. Практически
неограниченные возможности по длине линии связи и
количеству счетчиков – регистраторов в сети делают
систему универсальной для применения на различных
типах объектов.
Разнообразие функций
Многообразие функций отвечает
всем современным требованиям к подобным системам.
Имеется возможность наращивания функций без
изменения общей структуры системы.
Благодаря данным преимуществам,
система является уникальной в своем роде.
Основные технические характеристики:
