Термопреобразователи
ТХА/ТХК-0192, ТХК-0192А,
ТХА-0192Т, ТХА-0192Т1, ТХА-0192Т2
 Измеряемые
среды
Газообразные и жидкие, химически неагрессивные и агрессивные среды, не
взаимодействующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТХК -40...+600°С (t ном.=+450°С),
для ТХА -40...+800°С (t ном.=+600°С),
для ТХА-0192Т -40...+1000°С (t ном.=+750°С),
для ТХА-0192Т1 -40...+1000°С (t ном.=+750°С),
для ТХА-0192Т2 -40...+900°С (t ном.=+750°С).
Номинальные статические характеристики
для ТХА - К, для ТХК - L (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для К ±3.25°С,от -40 до 300°С;±0.01 t(*), от 300 до 1000°С.
для L ±3.25°С, от -40 до 300°С; ±0.0087 t (*), от 300 до 600°С.
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям: вибропрочное группа N2 по ГОСТ
12997.
По устойчивости к температуре и относительной влажности окружающего воздуха: С4
по ГОСТ 12997 (для обыкновенного и экспортного исполнения), Т3 по ГОСТ 15150
(для тропического исполнения).
Ресурс, часов (при t изм. =t ном. ), - не менее 10000 ч.
|
Тип и исполнение датчиков
|
Конструктивные особенности
|
Показатель тепловой инерции, с,
не более |

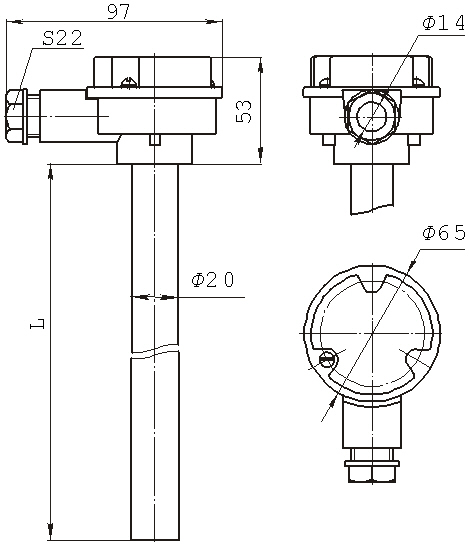

Длина монтажной части L, мм
|
Масса, кг |
| ТХА/ТХК-0192 |
Защитная арматура - без штуцера, материал -сталь
12Х18Н10Т 20 мм, материал головки -алюминиевый сплав. Термоэлектроды
O3.2 мм. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0.4
МПа. |
180 |
400, 500, 800, 1000, 1250, 1600, 2000, 2500, 3150
|
0.99-4.7
|
| ТХК-0192А |
То же, что ТХК-0192, но материал защитной
арматуры - сталь 08Х13 |
500,800,1000,1250,
1600, 2000, 2500, 3150 |
| ТХА-0192Т |
То же, что ТХА-0192,но для измерения высоких (до
10000С) температур - материал защитной арматуры - сталь 15Х25Т.
|
400, 500, 800, 1000, 1250, 1600,
2000, 2500, 3150 |
| ТХА-0192Т1 |
То же, что ТХА-0192Т, но материал защитной
арматуры - сталь 10Х23Н18.
|
| ТХА-0192Т2 |
То же, что ТХА-0192Т, но материал защитной
арматуры - сталь 08Х20Н14С2 |
|
